便捷式板材折弯工装结构设计

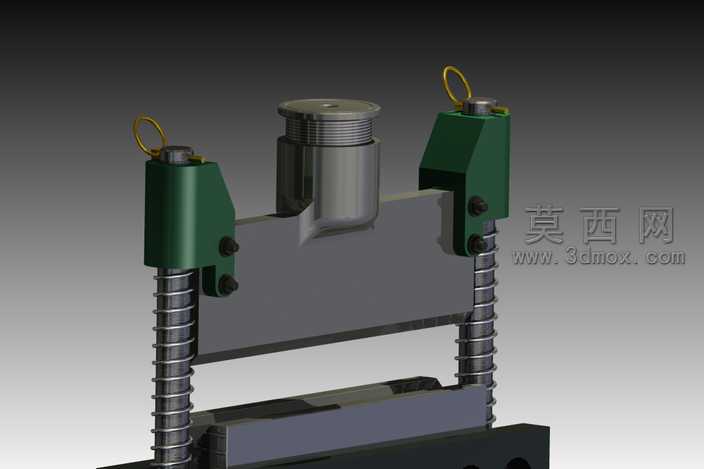

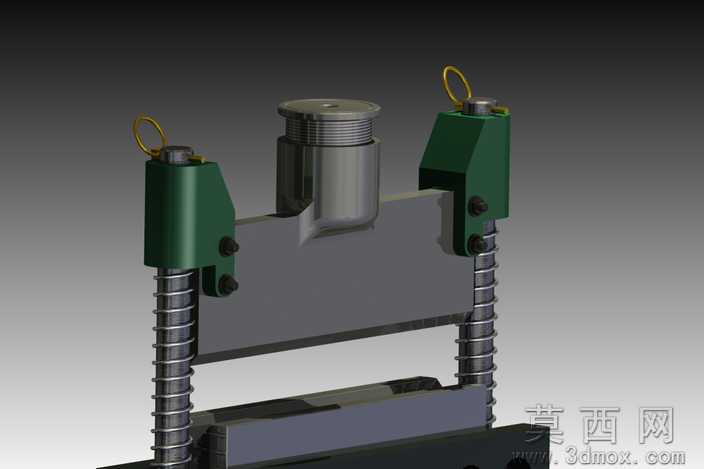

本作品为面向小型钣金加工作业场景设计的便捷折弯工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各配合部件预留了合理的装配公差，确保虚拟装配阶段即可验证部件间的运动干涉情况，为后续实物加工提供可靠的尺寸依据。渲染阶段采用金属加工设备常用的工业质感表现方案，主体承压机架部分赋予哑光深灰铸铁材质，还原重型承载部件的厚重质感；两侧导向支撑座采用深绿锤纹漆金属材质，模拟工业设备防护漆面的颗粒质感与低反光特性；导向柱与复位弹簧部分赋予抛光合金钢材质，通过调整金属粗糙度与反射参数，表现出精加工金属表面的细腻光泽与冷硬质感；顶部的吊装吊环采用黄铜材质，通过暖色调金属质感区分功能部件，提升整体渲染的层次区分度。结构设计上，该工装采用双导柱对称导向布局，两根高精度导向柱对称分布于冲压刃口两侧，配合内置的复位弹簧实现上模座的自动回程复位，无需额外配置回程驱动结构即可完成单次折弯后的自动复位，大幅简化了工装的驱动逻辑；上模刃口采用整体式平直刃设计，下模对应设置匹配的折弯承托槽，可完成常规厚度金属板材的直边折弯作业，刃口部分做了圆角过渡处理，避免折弯过程中划伤板材表面；两侧支撑座采用螺栓锁紧的分体式装配结构，可根据不同折弯厚度需求快速调整导向间隙，适配不同加工参数的使用需求；顶部设置标准连接法兰，可快速适配不同规格的压力输出设备，无需额外制作连接转接件即可完成安装。设计思路上围绕便捷实用的核心需求，摒弃了传统大型折弯设备的复杂机身结构，在保证折弯精度与结构强度的前提下尽可能压缩整体体积，既可以固定安装在工作台面上作为定点折弯工位使用，也可以通过顶部吊环完成转运，适配临时加工作业的移动使用需求；整体结构无复杂异形部件，所有零件均可采用常规机加工工艺完成制作，后期维护更换易损刃口时仅需拆卸对应锁紧螺栓即可完成操作，大幅降低了工装的制作与使用成本，适合小型加工场景的小批量钣金折弯作业使用。
