带预混与锤磨结构的物料预处理装置设计

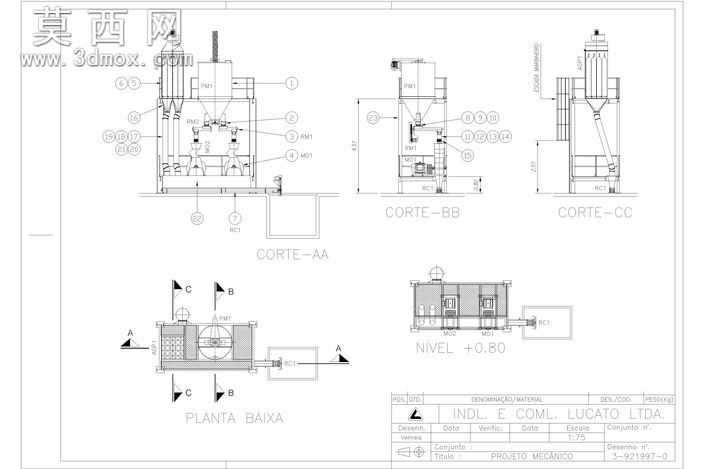

本装置为针对动物饲料类物料设计的预磨处理成套设备，采用SolidWorks完成全参数化三维建模，配套输出多视角工程图纸用于生产校验。建模过程中遵循模块化设计思路，将整套设备拆分为预混进料单元、多组锤式研磨单元、粉尘抽吸收集单元、机架支撑单元四大独立模块，各模块间采用标准装配约束完成定位，既保证整体结构的装配精度，也便于后续针对不同处理产能需求做模块增减调整。材质配置上，机架主体采用碳钢材质做哑光喷塑处理，研磨腔内壁设置高铬耐磨衬板材质，进料溜槽采用304不锈钢材质，除尘滤袋采用工业针刺毡材质，各部件材质区分明确，渲染输出时通过调整粗糙度、金属度参数还原真实工业设备的质感，同时对设备内部的锤片、筛网、混料桨叶等易损件做单独的零件建模，预留出检修更换的装配间隙。结构设计上，预混单元设置双轴桨叶结构，可在物料进入研磨腔前完成初步混合均化，避免单一物料直接进入研磨腔造成负荷波动；多组锤磨单元采用并列式布局，每组锤磨单元独立配置驱动接口与出料筛网，可根据物料研磨细度需求更换不同孔径的筛网；粉尘抽吸系统采用负压引风结构，在各进料口、研磨腔接缝处设置吸尘口，通过管道连接至顶部的布袋除尘单元，避免研磨过程中粉尘外溢，整套设备的布局参考0.80米标高的安装基准做适配设计，配套的多向剖视图清晰展示了各层结构的管路走向、部件安装位置，可直接用于设备的安装布局指导。设计过程中重点校验了各运动部件的干涉情况，对锤片旋转轨迹、桨叶转动范围做了运动仿真验证，确保设备运行过程中无结构碰撞，同时对设备的支撑结构做了静力学受力校验，保证满载运行时机架的形变在允许范围内。
