线圈绕制专用主轴单元结构设计

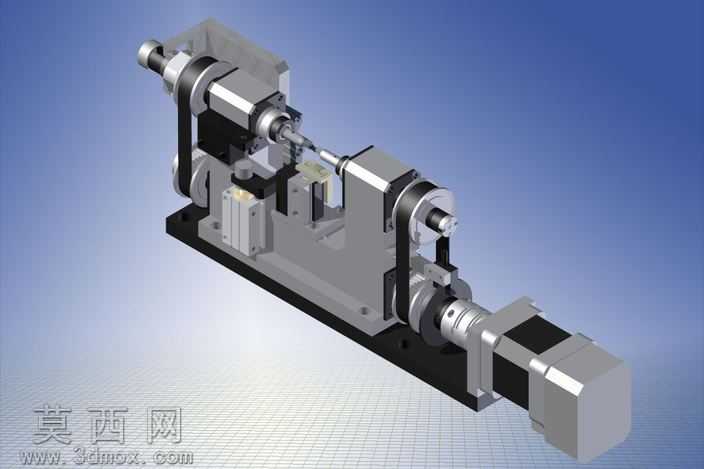

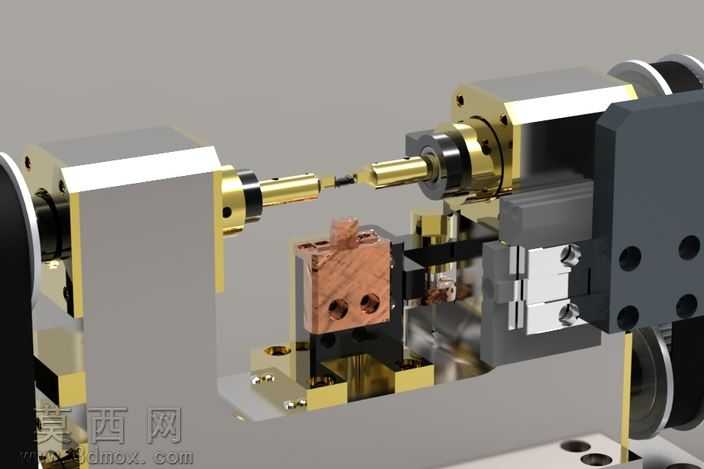

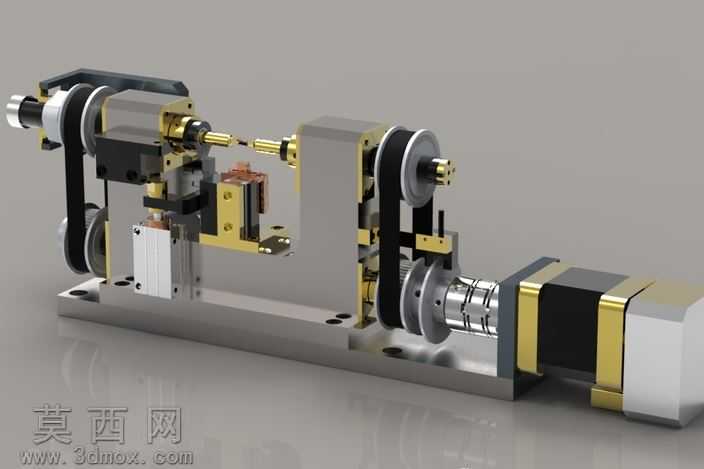

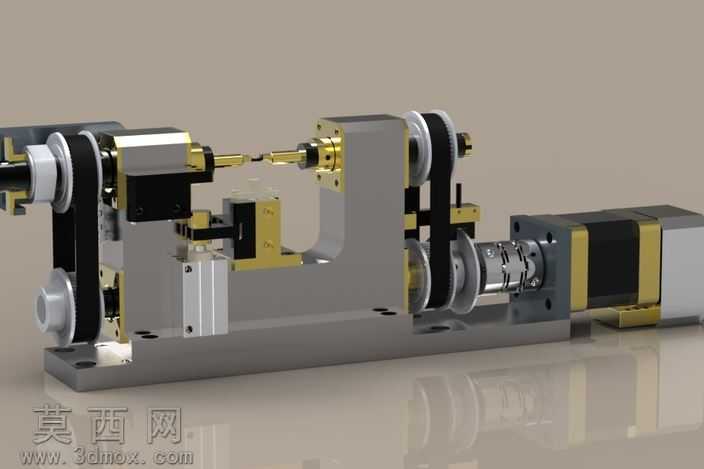

本主轴单元是面向线圈绕制工艺开发的核心功能组件，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工与装配的工艺规范，每一个零件的尺寸公差、配合关系都经过反复校验，确保虚拟模型与实际加工生产的可行性高度匹配。模型完成后通过专业渲染工具生成展示效果图，针对不同材质的部件做了精细化的材质区分：金属结构件采用哑光铝合金与抛光钢材的材质表现，传动皮带采用哑光黑色橡胶材质，驱动端的步进电机外壳做了磨砂金属与亮面装饰边的质感区分，底座部分做了金属表面细微拉丝纹理的处理，整体渲染效果真实还原了实物的装配质感，能够清晰展现各部件的层次与装配关系。从结构设计来看，该主轴单元采用对称式双主轴布局搭配标准步进电机驱动方案，最高运行转速可达3000rpm，能够满足细线径线圈的高速绕制需求。传动系统采用同步带轮传动结构，搭配多组高精度轴承实现主轴的径向与轴向支撑，有效降低高速运转过程中的径向跳动，保障绕线过程中线材排布的均匀度。组件中集成了线材导向、张力调节、主轴夹持等功能模块，各模块通过标准化的紧固件安装在一体化加工的金属底座上，装配逻辑清晰，部件之间的避让关系合理，不存在运动干涉问题。设计过程中充分考虑了设备的调试与维护需求，各功能模块采用模块化设计思路，导向组件、张力组件均可独立拆卸调整，能够适配不同规格线圈的绕制工艺要求，步进电机与主轴之间通过联轴器实现刚性连接，传动效率高、运行噪音低，整体结构紧凑，占用安装空间小，既可以作为独立绕线设备的核心单元使用，也可以集成到自动化绕线生产线中作为功能工位使用。建模过程中对所有运动部件做了运动仿真验证，确认在3000rpm的额定转速下，各运动部件的行程范围、配合间隙均符合设计要求，同步带的张紧结构设计合理，能够长时间保持稳定的传动精度，避免长期使用后出现传动打滑、转速不稳的问题。
