数控自动换刀机工具结构三维模型

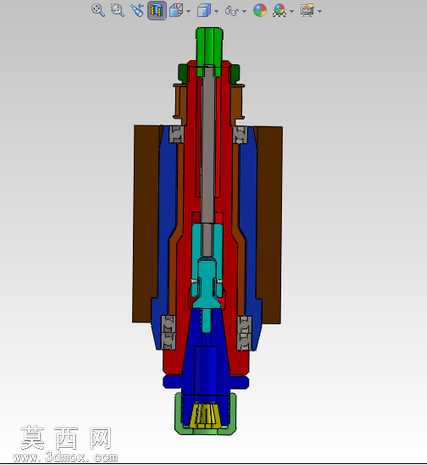

本模型为数控加工场景配套的自动换刀机工具结构，采用三维参数化建模方式完成整体装配设计，完整还原了自动换刀执行端的内部构造与装配逻辑。建模过程中严格遵循机械设计的公差配合原则，对每一个零部件的尺寸、装配位置都做了精准约束，从顶部的驱动连接端、中部的传动与锁紧结构，到底部的刀具夹持端，所有部件均按照实际加工场景的功能需求进行布局，可直观呈现自动换刀动作的运行原理。模型在渲染阶段对不同材质做了区分处理，外部壳体采用金属磨砂质感的棕褐色材质，内部传动构件分别使用红、蓝、青等差异化色彩标识，密封与锁紧部件采用深灰金属材质，顶部驱动端采用绿色工程塑料质感材质，底部夹爪采用亮黄耐磨材质，通过色彩区分既提升了模型的视觉辨识度，也能让查看者快速区分不同功能模块的构件。从结构设计来看，该换刀工具采用同轴式布局，中心设置传动拉杆结构，中部配置多层锁紧与定位组件，外部设置导向与支撑壳体，底部设计弹性夹爪结构，可实现刀具的自动抓取、锁紧与松脱动作，整体结构紧凑，传动路径短，能够满足数控加工过程中快速换刀的精度与效率需求。设计过程中充分考虑了实际使用的工况，对易磨损的夹爪部位、需要频繁动作的锁紧部位都做了结构强化设计，各部件之间预留了合理的活动间隙，既保证动作运行顺畅，也能控制整体的装配精度，避免换刀过程中出现卡滞、定位偏差等问题。模型完整保留了所有零部件的建模特征，可直接用于结构原理演示、数控工装设计参考以及相关教学场景使用，能够帮助设计人员快速理解自动换刀机构的设计逻辑，为同类工装的优化设计提供可靠的参考依据。
