带法兰盘六角锁紧螺母三维结构设计

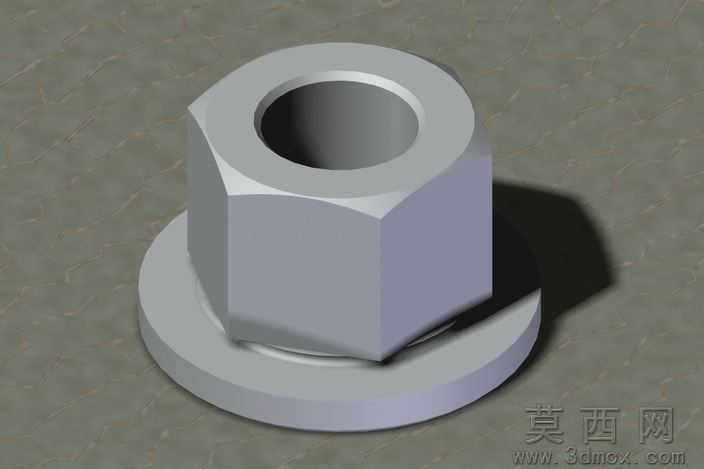

本作品为带一体式法兰盘的六角螺母三维建模作品，建模过程中首先基于机械紧固件的标准尺寸规范确定核心参数，先绘制六角头部的正六边形外轮廓草图，通过拉伸凸台命令生成六角主体结构，随后在主体中心绘制内螺纹底孔的圆形轮廓，拉伸切除形成贯通的内孔基础结构。针对底部的法兰盘结构，单独绘制直径大于六角对边尺寸的圆形草图，与六角主体底部做合并拉伸，保证法兰盘与六角主体为一体式结构，同时在法兰盘与六角主体的衔接处添加圆角过渡特征，避免应力集中的同时还原真实零件的工艺细节。内螺纹部分采用软件的异形孔向导或者螺旋线扫描切除的方式完成，严格匹配标准螺纹的牙型角、螺距参数，保证螺纹结构的参数准确性。材质设置上选用常用的碳钢金属材质，调整材质的漫反射、粗糙度、金属度参数，还原镀锌碳钢零件的亚光金属质感，渲染阶段采用柔和的环境光搭配定向主光源，投射出清晰自然的阴影，突出螺母的棱角结构与法兰盘的平面特征，同时在六角面与法兰盘的边缘添加细微的倒角特征，还原真实机加工零件的边角处理工艺。设计思路上充分考虑该类螺母的实际使用场景，一体式法兰盘能够增大螺母与被连接件的接触面积，降低接触面压强，同时无需额外搭配平垫圈使用，六角头部的尺寸符合标准扳手的卡口尺寸，保证实际装配时的工具兼容性，建模过程中所有特征均采用参数化绘制，后续可根据不同的公称直径、螺距、法兰盘尺寸需求快速调整参数生成对应规格的模型，整体结构无多余特征，完全还原该类紧固件的真实工业形态，可用于机械装配演示、紧固件选型参考、装配仿真动画制作等场景。
