往复式齿条齿轮组合传动机构设计

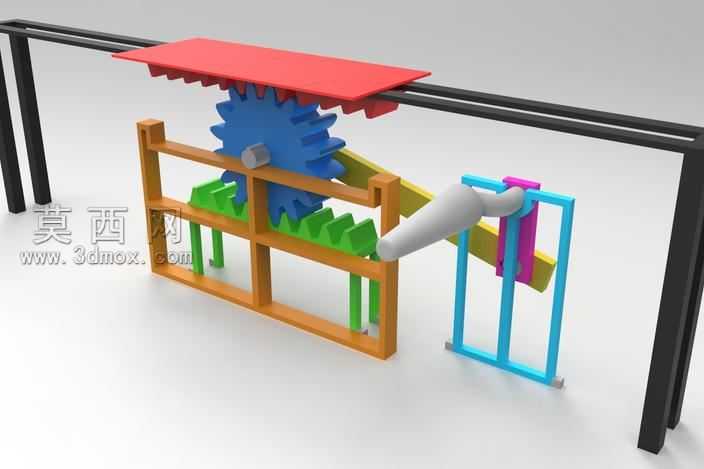

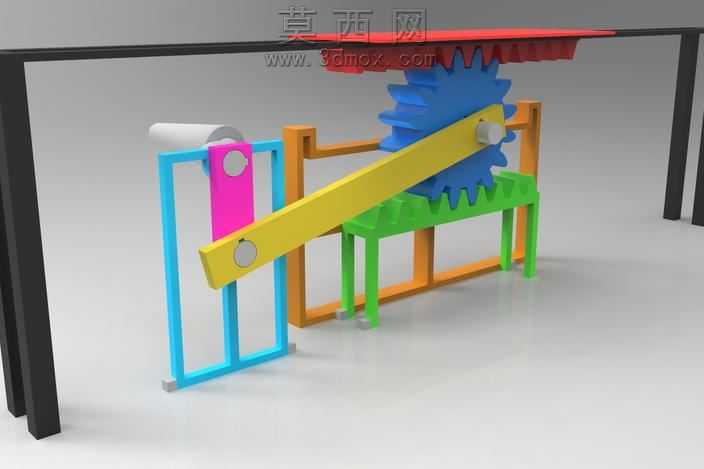

本作品为往复式齿条与齿轮组合的传动机构三维建模设计，整体建模过程严格遵循机械设计的尺寸规范，所有零部件均按照统一的英制英寸单位进行尺寸约束，确保各部件装配时无干涉、配合精度符合机械传动的设计要求。建模阶段首先完成核心传动件的参数化构建：针对蓝色齿轮部分，依据渐开线齿形的生成逻辑完成齿廓特征绘制，通过圆周阵列完成全部轮齿的排布，同时对齿轮的中心轴孔、定位销孔进行精准的尺寸标注，保证其与传动轴的配合公差符合传动件的装配要求；上下两组齿条分别采用红色与绿色的特征区分，齿条的齿距参数与啮合齿轮完全匹配，确保啮合传动过程中齿面接触顺畅，无卡滞、跳齿的设计缺陷。其次完成支撑与传动辅助部件的建模：蓝色框架式机架采用薄壁型材特征构建，对机架的安装基准面、销轴连接孔进行同轴度约束，保证连杆机构安装后的运动平面度；粉色曲柄部件、黄色传动连杆均按照曲柄摇杆机构的运动尺寸进行参数设定，通过销轴配合完成曲柄与连杆、连杆与齿轮摆臂的铰接约束，确保动力输入后可带动齿轮完成设定角度的往复摆动。橙色支撑框架用于固定下部齿条与上部限位结构，对框架的支撑腿高度、安装面平面度进行约束，保证上下齿条的平行度误差控制在传动允许范围内，黑色外框架作为整个机构的安装基座，预留了各部件的安装定位点，确保整体机构的结构稳定性。材质与渲染阶段，针对不同部件赋予差异化的材质属性：传动齿轮与齿条赋予哑光工程塑料材质，模拟非金属传动件的低噪音传动特性，通过调整材质的粗糙度参数还原塑料件的表面质感；连杆与机架部件分别赋予彩色烤漆金属材质，通过不同的高饱和色彩区分各功能部件，既提升了渲染图的视觉辨识度，也清晰展现了各部件的装配层级关系；销轴类连接件赋予亮面金属材质，突出铰接部位的结构细节。渲染过程采用柔和的工作室光照环境，通过多组面光源消除结构死角的阴影，清晰展现齿轮齿条的啮合细节、连杆的铰接结构以及机架的支撑形态，同时添加轻微的环境反射效果，提升整体渲染的真实感。设计思路上，本机构聚焦于将旋转输入转化为齿轮的往复摆动同时配合双齿条实现特定的往复传动输出，这类结构在供应链输送设备、往复进给机构中具备较高的实用价值，建模过程中重点验证了曲柄连杆的运动行程与齿轮摆动角度的匹配关系，通过运动仿真的前置校验确保机构运动过程中无死点、无传动干涉，所有STL格式导出文件均保留完整的尺寸基准，可直接用于3D打印验证或者后续的工程化设计优化，整体结构紧凑，各功能部件布局合理，充分展现了齿轮齿条传动与连杆机构结合的设计巧思。
