脚手架用梁到梁夹钳结构设计

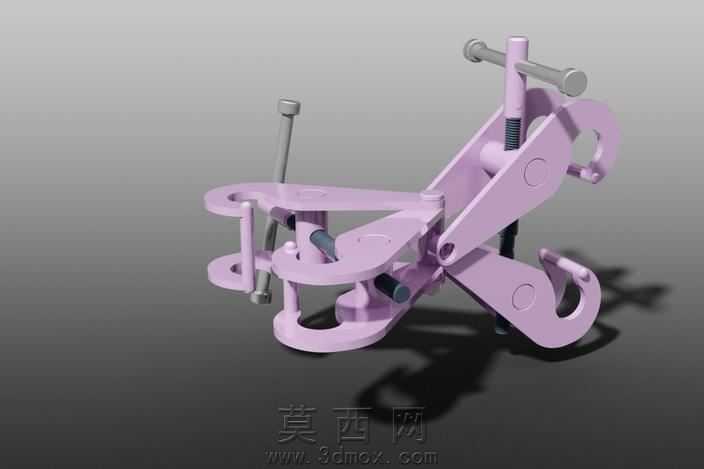

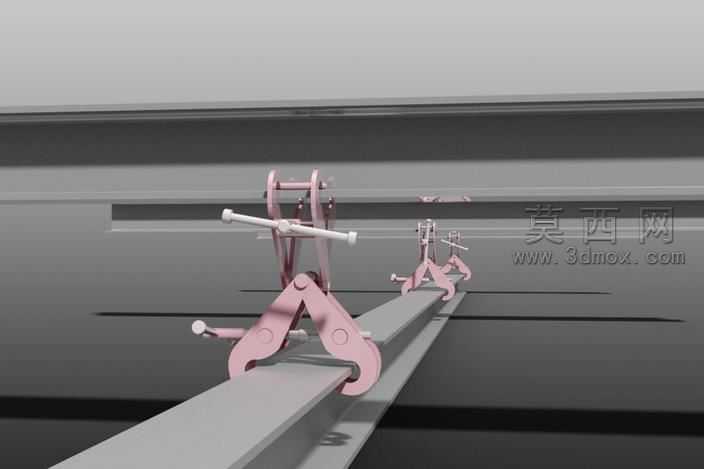

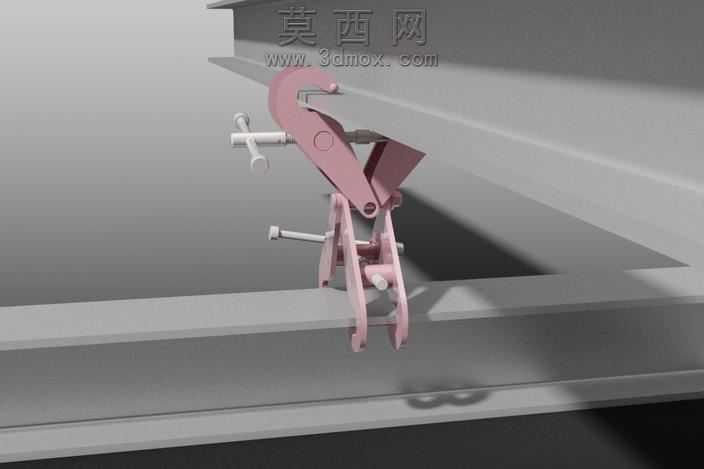

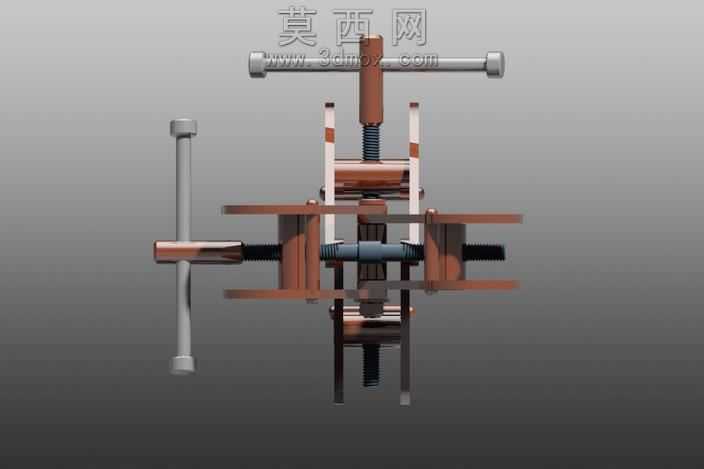

本模型为脚手架施工场景专用的梁到梁夹钳三维设计，建模阶段采用参数化特征建模方式完成全零件构建，首先依据夹持作业的受力需求绘制夹钳主体的轮廓草图，通过拉伸、切除命令生成钳体的基础实体，针对钳口的咬合齿结构，采用阵列特征完成等距齿形的排布，保证夹持钢梁时的摩擦力均匀分布，避免作业过程中出现滑脱风险。夹钳的联动转轴部分采用同轴心配合约束，还原实物的铰接转动逻辑，操作手柄的防滑纹理通过包覆特征实现，既还原实物的外观细节，也保证虚拟装配时手柄与钳臂的连接结构无干涉。渲染阶段采用哑光金属材质赋予钳体主体，模拟锻造钢材的表面质感，转轴部位添加轻微的金属光泽材质区分不同零件，场景搭建选取工字钢搭建的梁体结构作为承载载体，将夹钳模型装配至梁体的夹持工位，添加柔和的环境漫反射光照，突出夹钳的结构轮廓与装配关系，渲染输出的效果图清晰展现夹钳的开合状态与夹持作业形态。材质设置上针对不同功能零件做了区分，钳口咬合面采用硬度更高的合金钢材质参数，手柄握持部位添加橡胶材质的哑光质感，还原实物的防滑设计。结构设计上采用杠杆式夹持原理，通过旋拧操作手柄带动钳臂绕转轴转动，实现两个钳口的同步收紧，无需额外焊接或螺栓固定即可快速完成梁与梁之间的束紧固定，适配脚手架搭建过程中多根结构梁的快速连接需求，整体结构无冗余零件，所有活动部件的运动行程均经过干涉检查，保证开合过程中零件之间无碰撞，夹持状态下钳口与梁体表面完全贴合，受力点均匀分布在钳口的整个咬合面，避免局部应力集中造成梁体表面损伤或夹钳变形。设计思路围绕施工现场快速装拆的需求展开，摒弃传统螺栓紧固的复杂操作，采用夹钳式快装结构，单人即可完成安装与拆卸作业，大幅提升脚手架搭建的施工效率，同时夹钳的可调节开合范围适配多种规格的工字钢与H型钢梁，具备较强的场景通用性，模型完成后经过装配体干涉检查与运动仿真验证，所有活动部件的运动逻辑符合实物操作逻辑，可直接用于施工方案演示、工装结构教学以及相关产品的二次优化设计参考。
