滑轮绳索导向轮子支撑组件结构设计

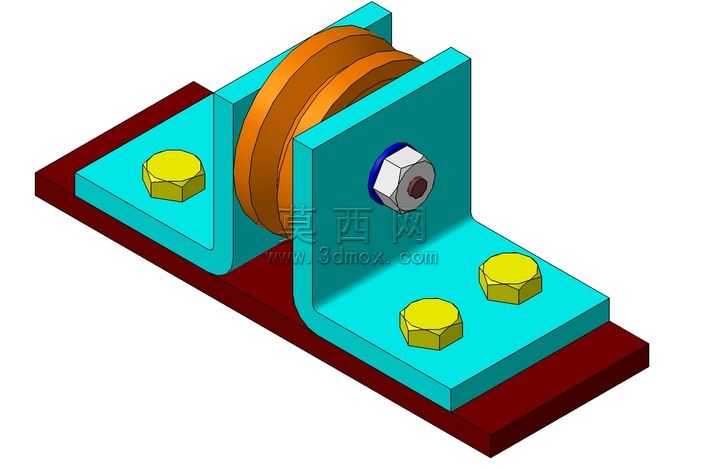

该三维模型为滑轮导向用轮子支撑组件，整体采用自下而上的装配建模思路完成搭建，在三维建模过程中，首先完成底部安装基板的特征绘制，通过拉伸凸台命令生成带安装孔位的矩形底座，底座采用深红色哑光金属材质模拟喷涂钢材的视觉效果，作为整个组件的承载基础。随后完成L型弯折支架的建模，支架两侧立板开设同轴的滑轮安装轴孔，水平翼板预留三个内六角螺栓安装位，支架表面赋予青蓝色金属烤漆材质，还原工业钣金支架的表面处理质感。核心的滑轮部件采用多段回转体建模方式，通过旋转凸台生成带轮槽的轮体结构，轮槽弧度适配常用绳索的外径尺寸，轮体赋予棕橙色工程塑料材质，模拟耐磨尼龙滑轮的外观特性，滑轮与支架立板之间设置衬套结构，减少转动过程中的摩擦损耗。紧固件部分分别绘制了三个外六角安装螺栓与一个端部锁紧螺母，螺栓头部与螺母的六角棱边做了微小倒角处理，贴合实际标准件的加工细节，螺母与螺栓赋予镀锌亮银色金属材质，还原五金标准件的金属光泽。装配过程中通过同轴心、重合、平行等标准配合关系完成各零件的定位，确保滑轮可绕安装轴顺畅转动，三个安装螺栓的位置均匀分布在支架翼板上，保障支架与底座连接后的受力均衡。渲染阶段采用柔和的工业环境光，调整各材质的反光度与粗糙度参数，让不同零件的材质区分度清晰可见，既突出了组件的装配层次，也直观展现了各部分的结构形态。该组件的设计核心是为绳索类传动提供稳定的导向支撑，可应用于升降牵引、线缆导向等场景，整体结构紧凑，安装固定方式简单可靠，建模过程严格遵循机械装配的设计规范，各零件的尺寸配合符合常规机械设计的公差要求，能够直观呈现滑轮支撑组件的完整装配关系与工作形态。
