多规格浮动密封环结构三维设计

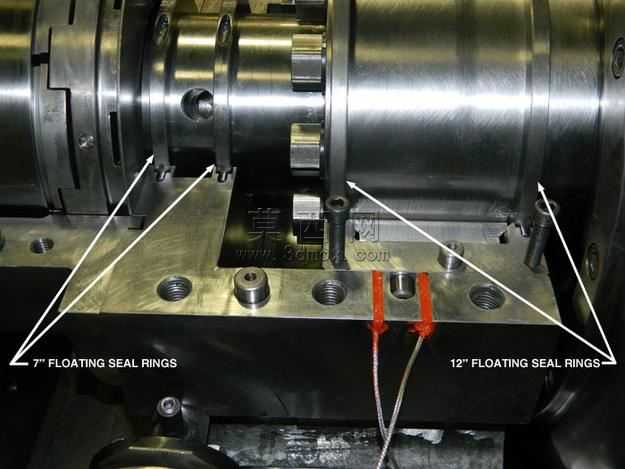

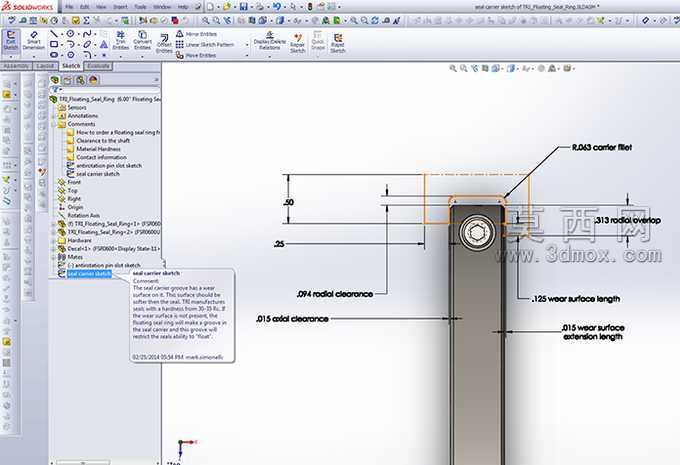

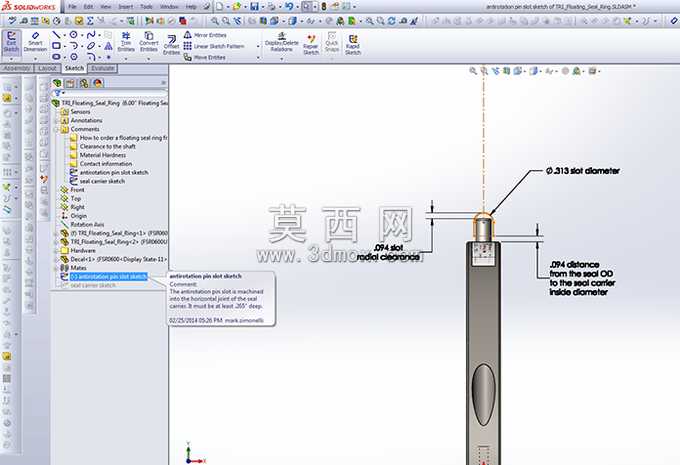

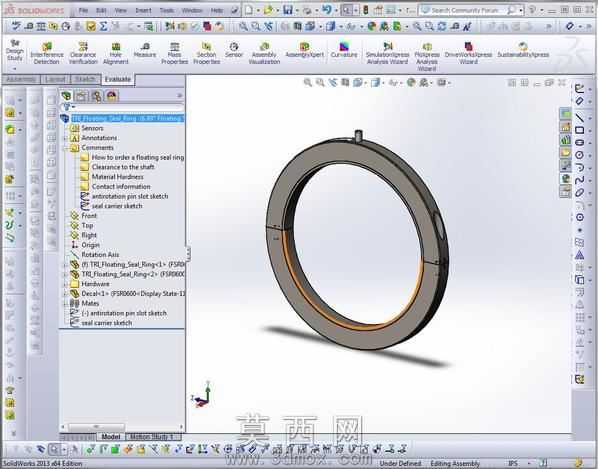

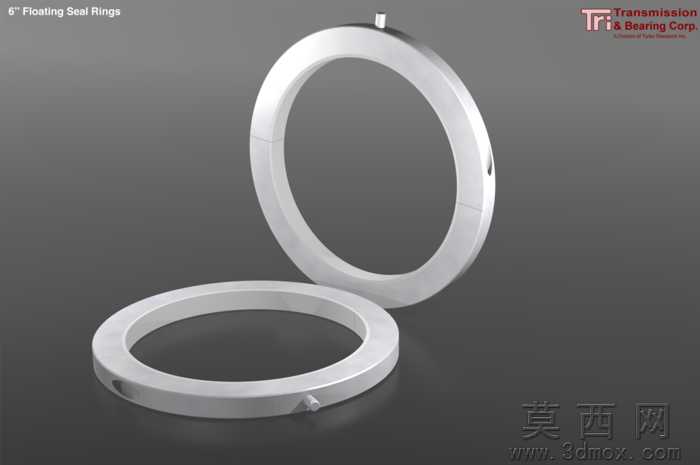

本次设计的浮动密封环覆盖6英寸到24英寸的全系列常用规格，采用SolidWorks进行全参数化三维建模，建模过程中首先以密封环的公称通径为核心驱动参数，建立可随尺寸规格切换自动更新的全局参数表，将密封环的截面轮廓、定位凸台尺寸、密封配合面公差、端面倒角参数全部与公称通径参数做关联约束，确保修改规格时模型不会出现特征报错、尺寸错位的问题。建模阶段先绘制密封环的回转截面草图，对密封工作面的圆弧过渡、凸台的拔模角度、端面的粗糙度预留区域做精准的尺寸约束，通过回转特征生成密封环的基础基体，之后在基体上添加定位凸台、防转卡槽、润滑槽等细节特征，所有特征的圆角、倒角均按照机械密封件的行业设计规范设置，避免应力集中导致的密封件过早失效。材质配置上针对浮动密封环的实际使用场景，为模型赋予合金铸铁的材质属性，调整材质的金属粗糙度、反光度参数，还原密封环精加工后工作面的高光金属质感与非配合面的哑光铸造质感，渲染阶段采用三点布光方案，主光源从斜上方45度照射突出密封环的环形轮廓与端面结构，辅助光源补全暗部细节避免结构阴影过深丢失细节，背光源勾勒密封环的边缘轮廓，让两个叠放展示的密封环能够清晰呈现各自的结构特征与配合关系。结构设计上严格遵循浮动密封的运行原理，密封环的配合面采用高精度的平面度设计要求，预留合适的运行间隙适配运转过程中的轴向窜动与径向偏移，定位凸台的位置与尺寸经过反复校核，确保安装时能够精准卡入安装座的定位槽内，避免运转过程中密封环跟转导致的密封面异常磨损，润滑槽的结构设计能够在密封运转时存储适量润滑脂，在密封面之间形成稳定的油膜降低摩擦系数，延长密封组件的整体使用寿命。整个模型集包含全系列规格的密封环零件，每个规格的模型都经过特征完整性检查与尺寸校验，确保模型能够直接导出工程图用于生产加工，也可以导入装配体中直接完成密封组件的虚拟装配验证。
