多折边拼接式钣金壳体结构设计

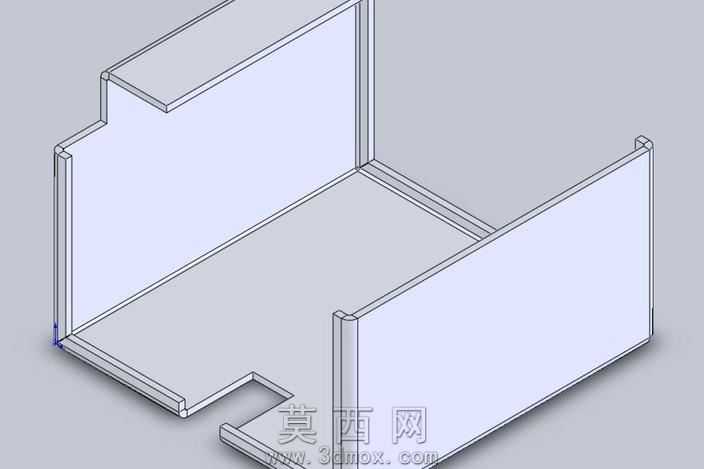

本作品为采用三维建模软件完成的多折边拼接式钣金壳体结构，建模过程严格遵循钣金加工工艺逻辑，全程以基体法兰作为建模起始特征，精准匹配钣金加工的原材料板材形态，所有折边结构均通过边线法兰特征生成，折弯半径统一设定为常规钣金加工常用的0.5倍板厚参数，避免出现加工过程中板材开裂或折弯角度不达标的问题。建模阶段针对每一处折弯结构预留了标准折弯扣除值，确保展开后的平板下料尺寸与实际加工需求完全吻合，无需后续二次尺寸修正。壳体整体采用三面围合的开放式腔体结构，底部设置有定位缺口与折边卡槽，不同板件之间可通过折边的卡扣结构实现快速拼接，无需额外设计复杂的焊接或螺丝连接点位，既能够保证壳体拼接后的结构稳定性，又可以有效降低后续装配环节的工时成本。渲染阶段采用哑光冷轧钢板作为基础材质，对钣金折边处的圆角过渡做了精细化光影处理，清晰呈现出每一处折弯的结构轮廓与拼接缝隙，同时通过等轴测视角的渲染设置，完整展示壳体的内部腔体空间与外部折边布局，让查看者能够直观理解该钣金件的装配逻辑与空间形态。设计过程中充分考虑钣金加工的工艺可行性，所有结构均规避了小于板材厚度的窄缝、无法一次冲压成型的死角结构，所有转角位置均做了适配折弯工艺的圆角处理，既保证了壳体结构的强度，又避免了尖锐边角带来的安全隐患。该钣金壳体可作为小型工业设备的外防护壳体、电气元件的安装承载腔体使用，结构简洁规整，加工难度低，适配常规数控折弯、激光下料的钣金加工产线，具备较高的实际生产应用价值。
