多工具适配特殊结构螺栓头三维设计

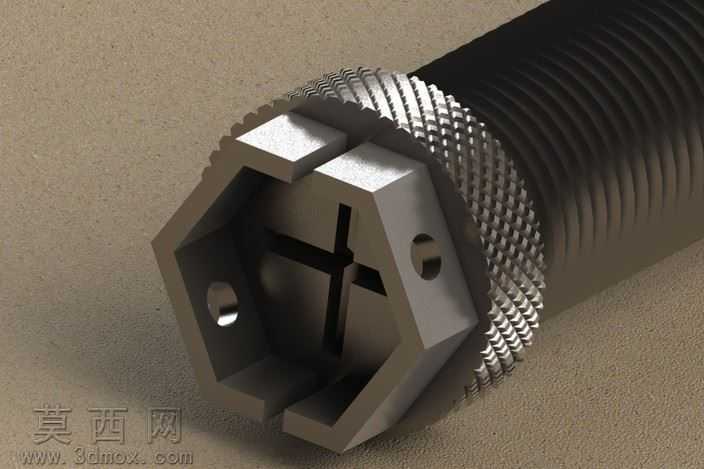

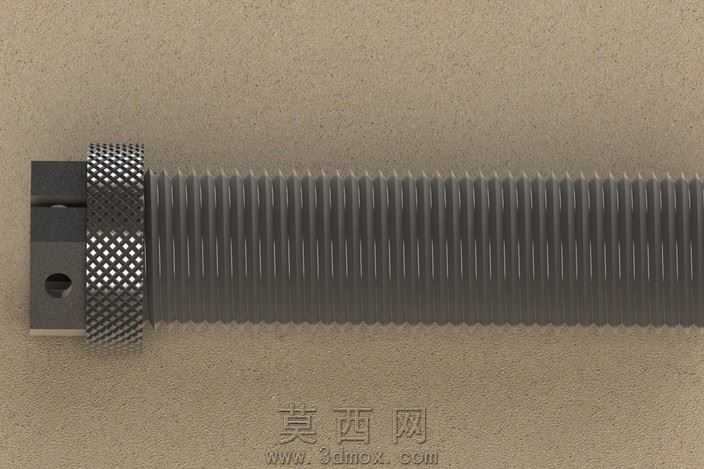

本作品为适配多类操作工具的特殊结构螺栓头三维建模成果，建模阶段以通用紧固件的功能拓展为核心设计思路，首先梳理常规螺栓头仅适配单一工具的使用痛点，确定了兼容多类拧紧工具的结构设计方向。建模过程中先完成螺栓杆部外螺纹的参数化构建，严格遵循普通公制螺纹的牙型、螺距、牙高参数，保证螺纹段与标准螺母、螺纹孔的适配性，再针对头部结构进行差异化设计：头部外侧设计滚花纹理，该结构采用圆周阵列特征完成建模，细密的滚花齿均匀分布在头部圆柱段，可实现无工具时的手动拧动微调；头部端面采用外六角轮廓嵌套十字槽的复合结构，外六角的对边尺寸、倒角参数符合标准外六角螺栓的尺寸规范，可适配对应规格的梅花扳手、开口扳手、套筒工具，内嵌的十字槽尺寸匹配常规十字螺丝刀的端头规格，同时在六角结构的对称侧壁开设两个小圆孔，可适配圆柱冲类工具进行撬动或辅助拧紧，实现了单螺栓头兼容扳手、螺丝刀、滚花手动操作、冲类工具四类操作方式的功能。材质与渲染阶段，为模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数还原钢制紧固件的真实质感，对头部的棱角、滚花齿边缘添加微小的倒角特征，避免建模出现尖锐直角不符合实际加工工艺的问题，渲染时采用柔和的漫反射光源，清晰呈现头部复合槽型、外侧滚花、侧壁小孔的结构细节，同时还原金属表面的细微磨砂质感。结构设计上充分考虑实际加工的可行性，各特征之间的过渡圆角、拔模角度均符合冷镦、机加工的工艺要求，不存在无法脱模、无法加工的干涉结构，螺纹段与头部的衔接处添加退刀槽结构，保证螺纹加工的完整性，整体模型的各部分尺寸比例协调，既保留了标准螺栓的连接功能，又通过头部的复合结构设计大幅提升了螺栓在不同操作场景下的使用便利性，无需更换特殊工具即可完成拧紧或松开操作，适用于工具配备不全的应急装配、狭小空间内的灵活操作等场景。
