通风散热型盘式制动盘三维结构设计

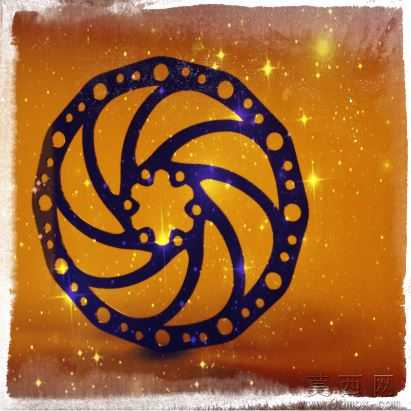

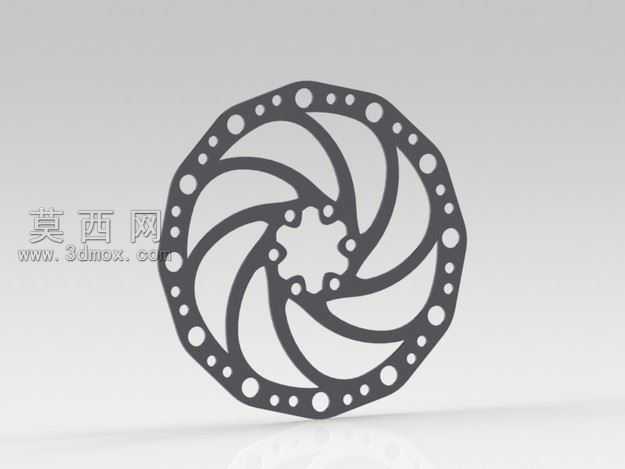

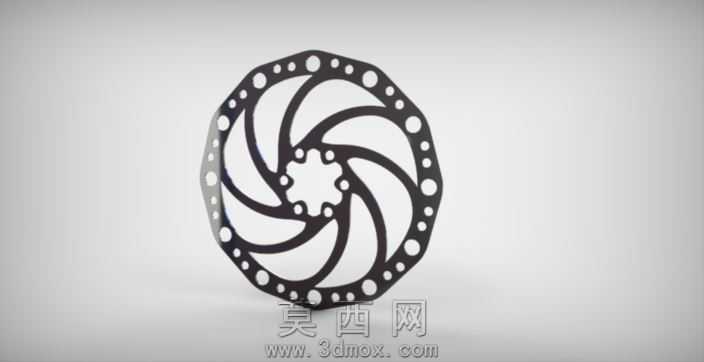

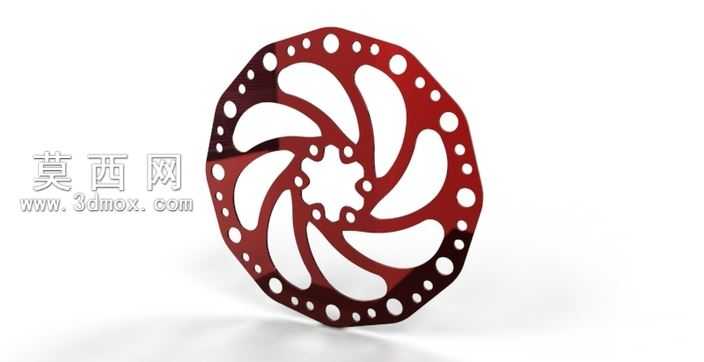

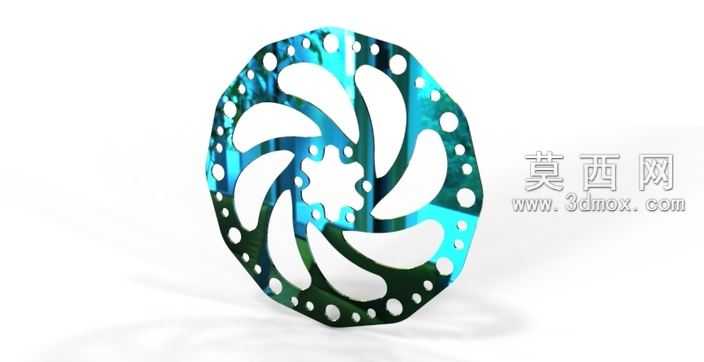

本模型为盘式制动器核心制动盘部件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循制动部件的工程设计逻辑，先以中心花键安装孔为定位基准绘制中心轮廓，中心区域采用多齿花键结构，可与传动半轴精准配合传递扭矩，保证制动过程中动力传递的稳定性与同轴度。向外延伸的主体盘面采用流线型涡旋式通风槽设计，十二组弧形导流叶片沿圆周方向均匀排布，相邻叶片间形成贯通的通风流道，在车辆行驶制动过程中，气流可顺着涡旋流道快速穿过盘面，带走制动摩擦产生的大量热量，有效避免制动盘因高温出现热衰减、热变形问题，大幅提升连续制动工况下的制动可靠性。盘面外缘区域沿圆周均匀布置多组大小不一的定位圆孔与减重孔，在保证整体结构强度、满足制动片摩擦接触面积要求的前提下，尽可能降低部件自身重量，实现轻量化设计目标，同时这些孔位也可作为安装定位、磨损检测的基准结构。建模过程中对所有棱边做了圆角过渡处理，避免应力集中问题，整体结构壁厚均匀，符合金属铸造、机加工的工艺要求。渲染阶段采用金属哑光材质模拟铸铁制动盘的真实质感，对通风槽的内凹面做了光影加深处理，清晰展现流道的深度与走向，中心花键区域做了细微的表面纹理处理，还原机加工后的金属表面效果。整体设计兼顾了制动性能、散热效率、结构强度与轻量化需求，可用于车辆制动系统的结构教学、性能仿真分析，也可作为相关制动产品设计开发的参考原型，模型结构完整，细节还原度高，各部分特征清晰可辨，能够直观展现盘式制动盘的内部流道与外部安装结构特点。
