外转子无刷动力电机三维结构设计

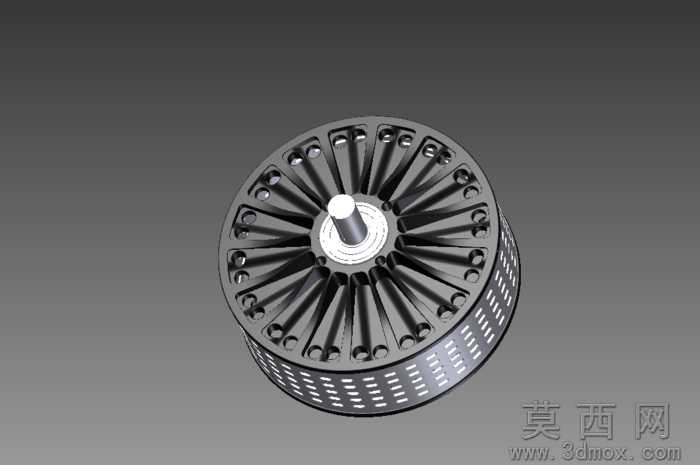

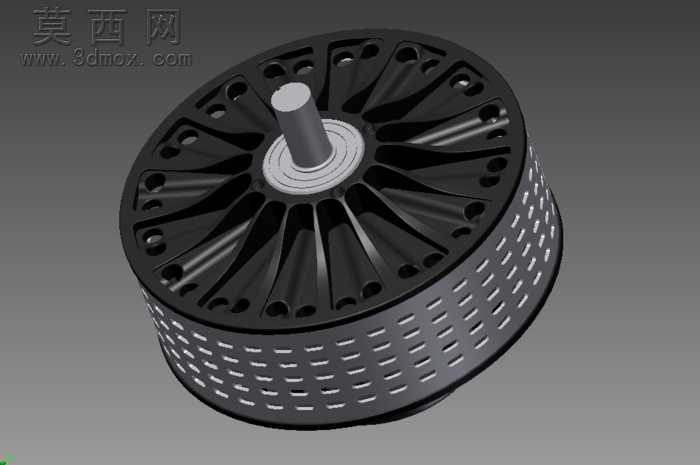

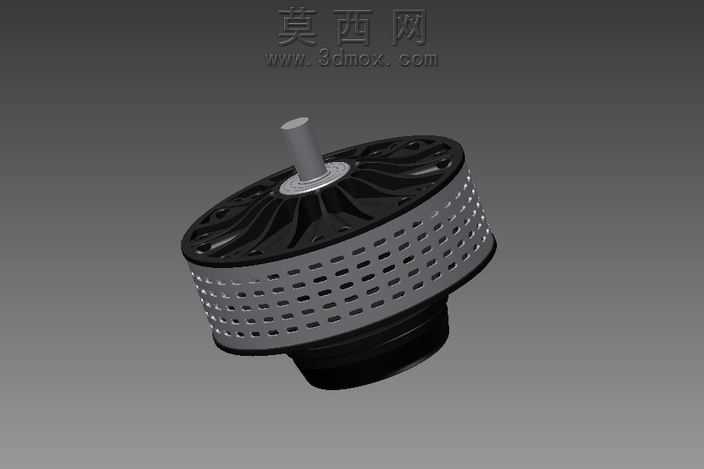

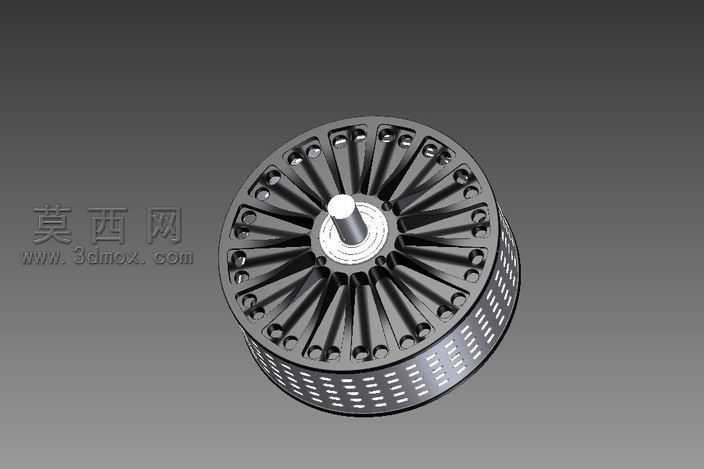

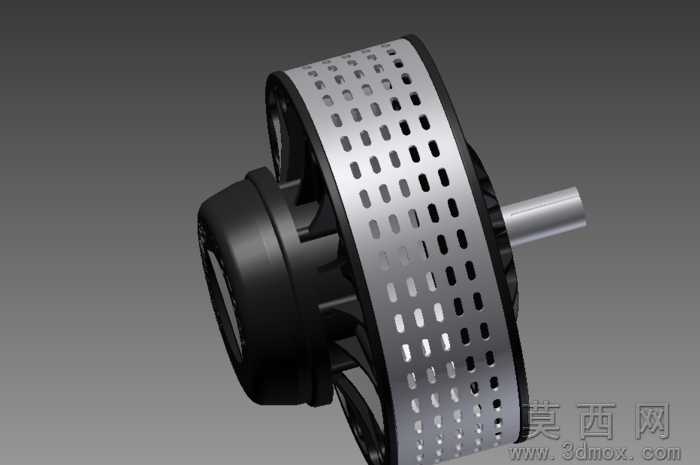

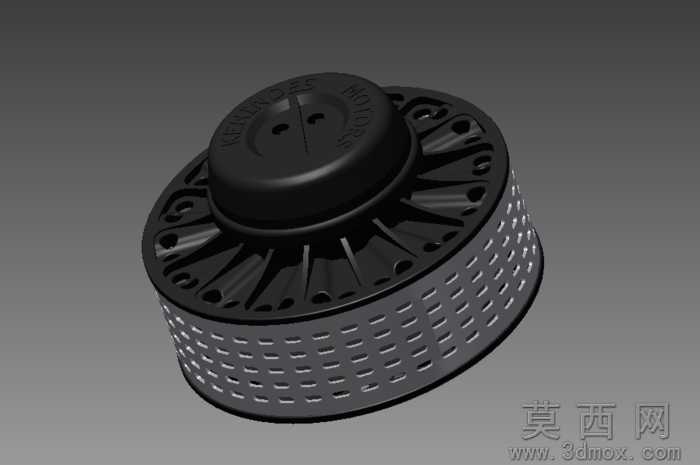

本作品为外转子结构的动力电机三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，首先从核心的中心转轴开始绘制，通过回转特征生成阶梯状轴体结构，精准匹配轴承安装位、转子定位位的尺寸公差要求，保证后续装配的同轴度精度。转子外壳部分采用拉伸与阵列结合的建模方式，外壳侧壁的密集散热孔通过圆周阵列特征均匀排布，既保证壳体的结构强度，又能在电机运转时形成对流风道带走工作热量；端盖部分的辐条式支撑结构采用放射状阵列生成，每一条辐条的曲面都通过放样特征顺滑过渡，在减轻整体重量的同时保证端盖的抗形变能力，辐条上预留的安装孔位严格对应定子固定的装配需求。中心定位的隔磁环采用分层回转建模，区分不同材质的装配区域，保证磁钢安装的定位精度。材质渲染阶段，转轴部分赋予金属银灰的合金钢材质，添加细微的磨削纹理还原机加工表面质感；转子外壳与端盖赋予哑光黑色工程塑料与金属烤漆混合材质，表面添加细微的颗粒质感模拟真实产品的表面处理效果，散热孔边缘做轻微的倒角高光处理，还原注塑或机加工的倒角特征；隔磁环部分赋予亮银色金属材质，与周边黑色部件形成鲜明的视觉层次。整体装配过程严格遵循实际电机的装配逻辑，从转轴、轴承、定子到外转子端盖依次完成配合约束，所有转动部件保留合理的装配间隙，静止部件设置过盈配合约束，完整还原该款电机的真实结构关系。设计过程中重点考量了动力输出的稳定性与散热效率，外转子的结构设计可以提供更大的转动惯量，保证运转时的扭矩输出平稳，辐条式端盖配合侧壁散热孔的结构，能够在转子旋转时主动带动空气流经定子绕组区域，大幅提升持续工作时的散热能力，适配高负载动力输出的使用场景。
