可补偿偏角的十字轴式万向联接结构

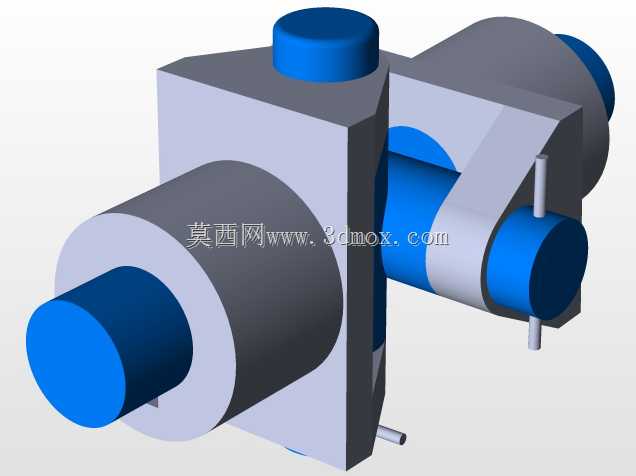

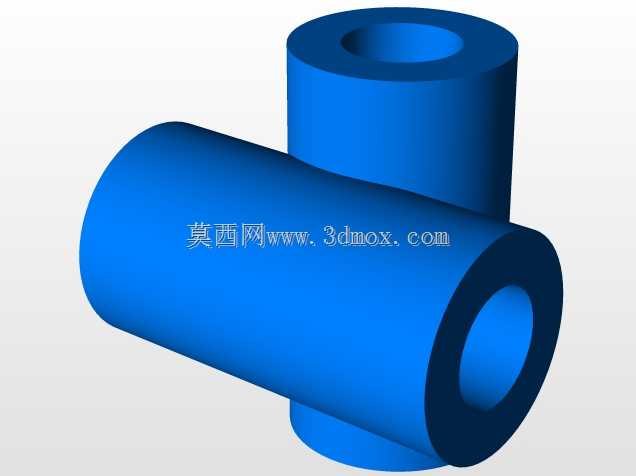

　　在各类需要轴系间传递转矩的工业场景中，两轴轴线存在安装偏差、工作中出现相对偏角是极为常见的工况，这类场景下刚性联轴器无法适配偏角带来的附加载荷，极易造成轴系弯曲疲劳、轴承过早磨损，而万向联轴器正是针对这类工况设计的核心传动联接部件。这类结构常应用在机床进给传动链、输送线动力传递单元、小型设备动力输出端、检测仪器的传动调节机构中，能够在两轴轴线夹角处于允许范围内时，稳定连续传递旋转转矩，不会因为轴系的少量偏斜出现卡滞、传动中断的问题。从结构设计逻辑来看，该万向联接结构采用十字轴作为核心铰接元件，两端的叉形接头分别与主动轴、从动轴配合，十字轴的四个轴颈分别嵌入两个叉形接头的轴孔内，通过铰接副实现两个方向的转动自由度，

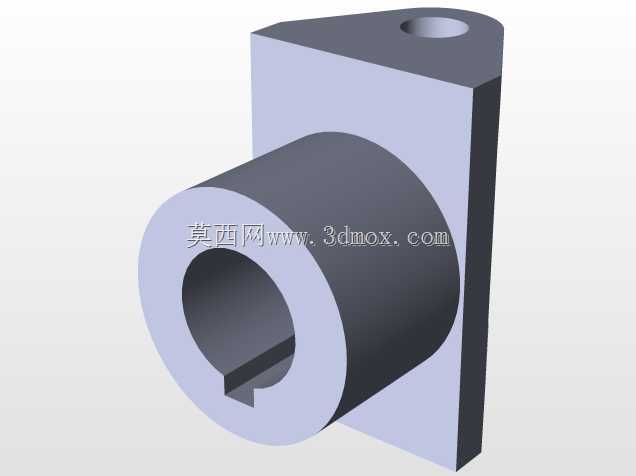

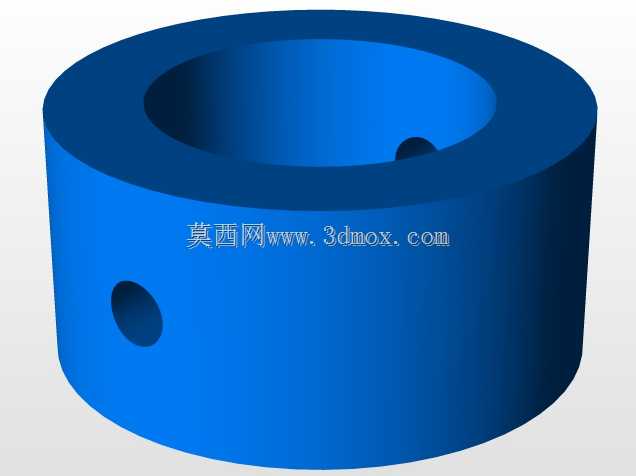

　　以此补偿两轴之间的角向偏移。设计过程中需要重点关注十字轴轴颈与叉形接头轴孔的配合间隙，间隙过大会造成传动回差，在需要正反转切换的传动场景中会产生明显的冲击与传动误差，间隙过小则会增大铰接处的转动阻力，加剧磨损，缩短部件使用寿命。叉形接头与轴的配合段采用圆柱轴伸结构，可根据安装需求选择键联接、紧定螺钉固定或者过盈配合的方式与传动轴固连，安装边界需要预留足够的摆动空间，避免联轴器在最大偏角工作时与周边的机架、护罩等部件发生运动干涉。结构的外形轮廓随工作偏角变化会产生一定的空间摆动范围，在进行整机布局设计时，不能仅按照同轴状态的外形尺寸预留安装空间，需要根据实际使用的最大允许偏角，计算出叉形接头摆动时的最大外轮廓轨迹，留出足够的安全间隙。

　　铰接位置的结构设计需要考虑润滑介质的留存空间，长期连续运转的工况下，可在十字轴内部设计润滑油道，保证铰接副的摩擦面能够得到持续润滑，降低磨损速率。这类万向联接结构不具备轴向补偿能力，若应用场景中同时存在轴向窜动的可能，需要搭配可轴向滑移的花键副配合使用，避免轴系热胀冷缩或者轴向窜动时对联轴器产生额外的轴向载荷。在传动精度要求较高的仪器仪表传动场景中，可通过提高十字轴轴颈与轴孔的加工精度、减小配合间隙的方式降低传动回差，满足精密传动的需求；在重载传动场景中，则需要加大十字轴的轴颈直径、选用更高强度的结构材料，提升部件的转矩承载能力，保证传动过程的可靠性。
