航空航天用自由式燃气轮机结构设计

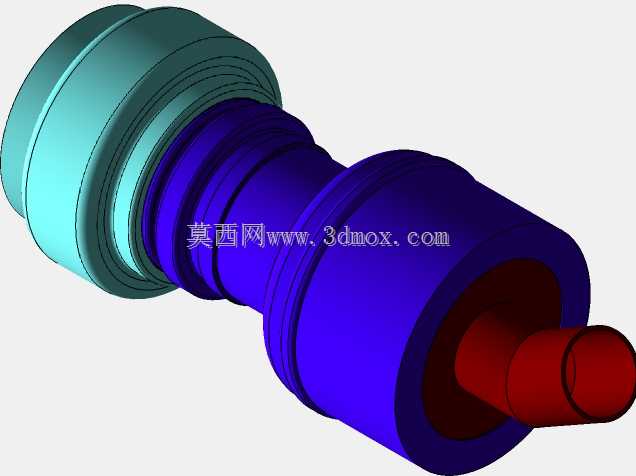

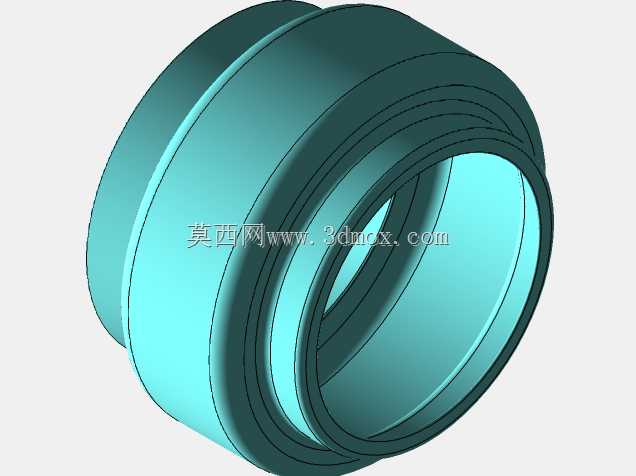

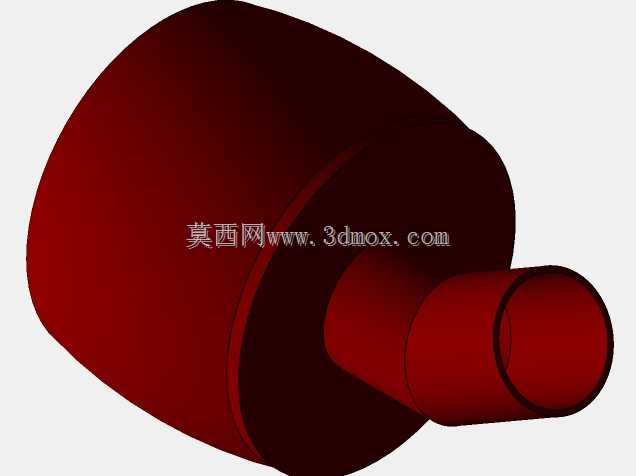

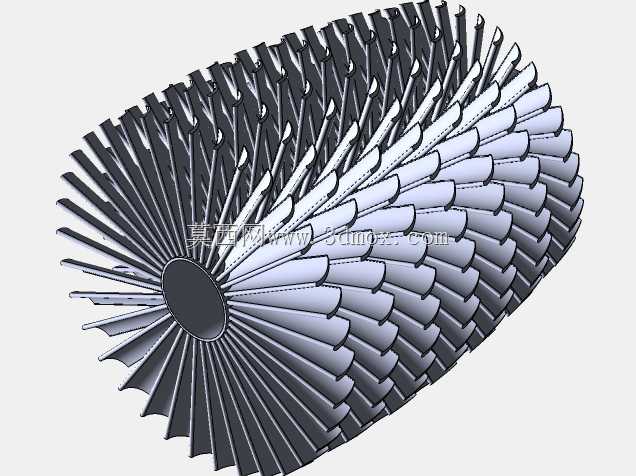

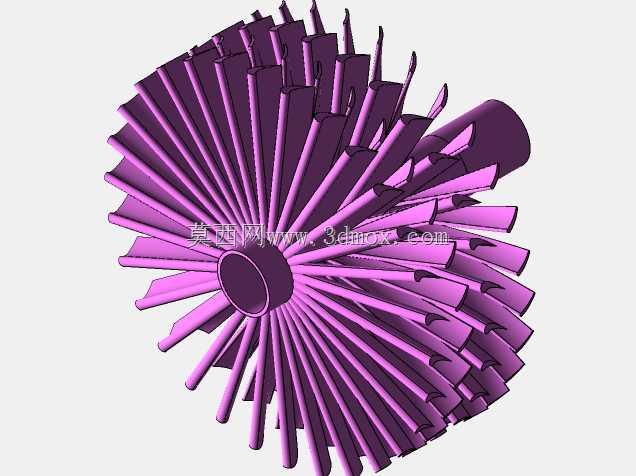

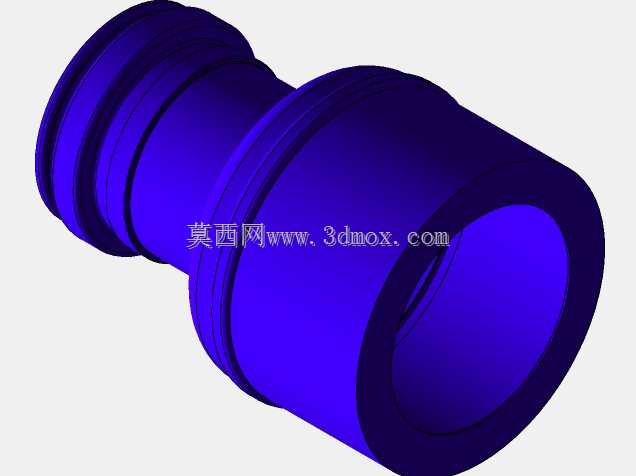

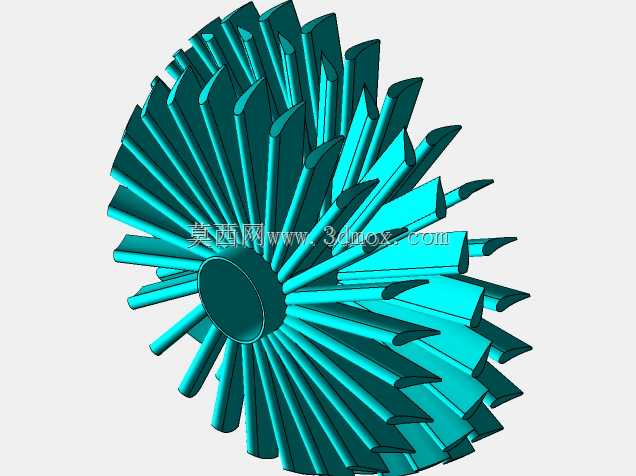

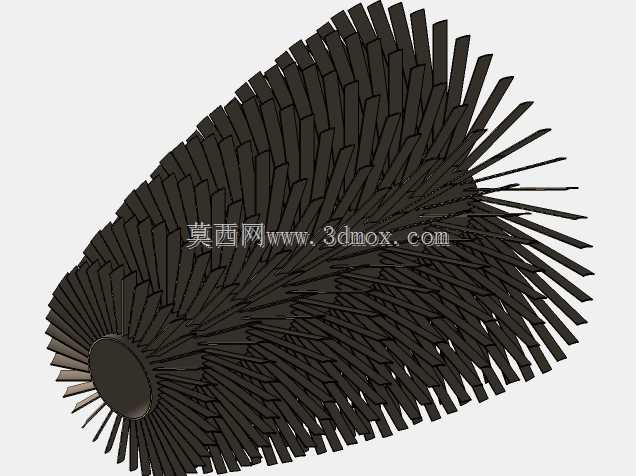

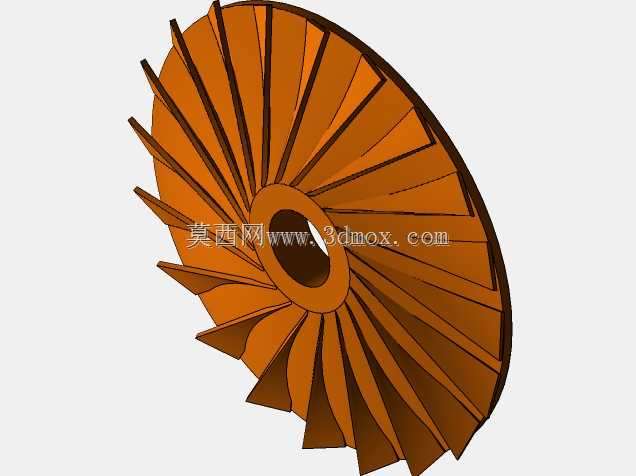

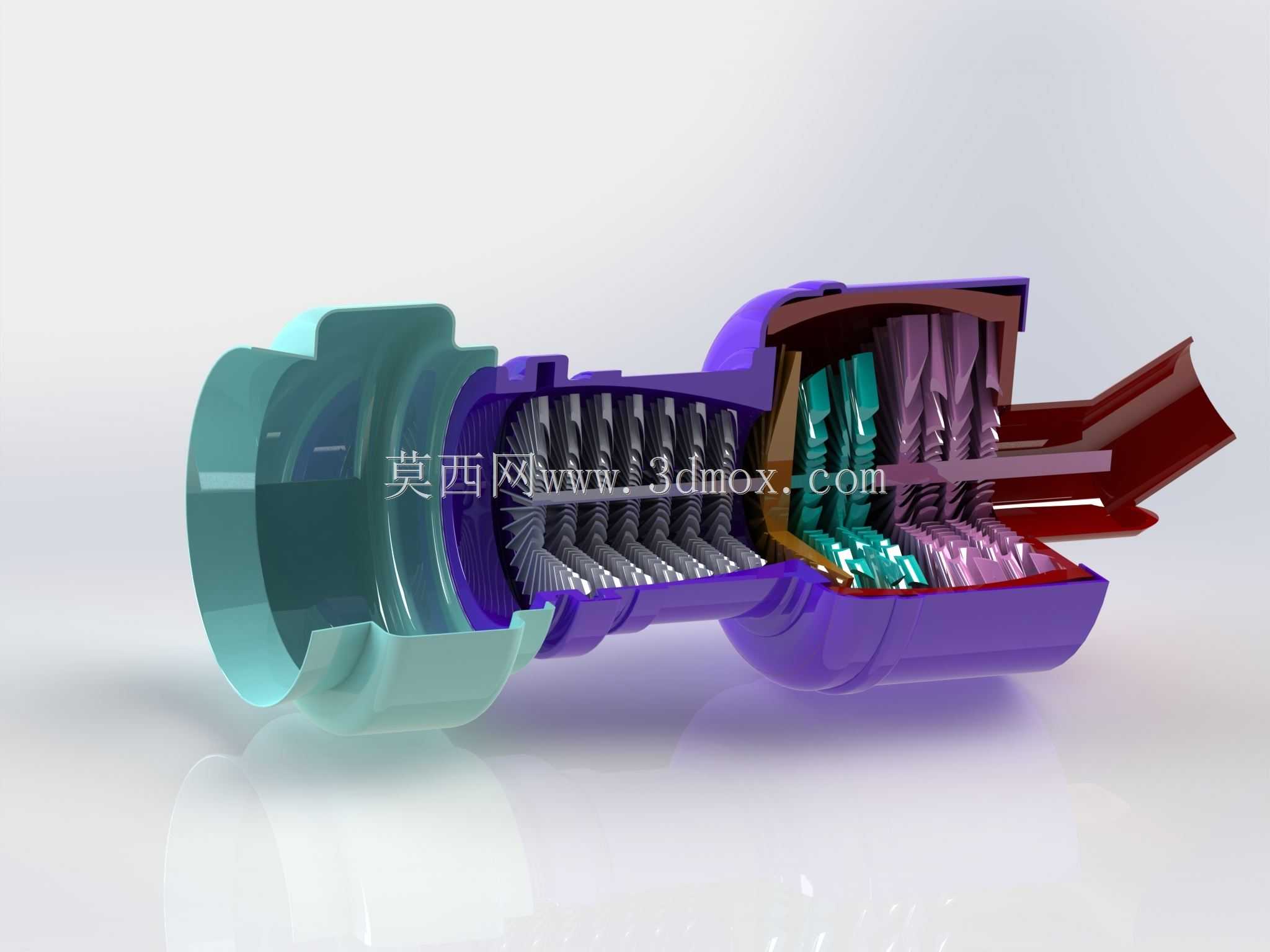

这款燃气轮机结构的三维建模，最初是为小型航空辅助动力单元的方案验证搭建的，在实际工程场景中，这类自由式结构的燃气轮机常被用于小型通航飞行器的辅助供电、地面分布式能源站的核心动力输出，也可适配车载移动电站的动力源，相比传统定轴结构，自由式的涡轮布局能更好适配变工况下的负载波动，当外部负载出现骤变时，高低压转子可以独立调整转速，不会出现喘振或者动力输出断档的问题。从结构设计思路来看，建模时优先考虑了流道的顺滑过渡，进气端的导叶段采用渐缩型面，能让来流以最优攻角进入压气机级，压气机部分的多级轴流叶片叶型，是结合一维气动计算结果反复迭代的，每一级的叶顶间隙都预留了实际运行时的热膨胀余量，避免高温工况下叶尖与机匣发生刮蹭。燃烧室部分采用了环形回流布局，这种布局能在有限的轴向尺寸内拉长燃油与空气的混合路径，让燃烧更充分，同时缩短整机的总长，降低整体重量。涡轮段的导向叶片与工作叶片分别对应高低压转子，自由涡轮段的输出轴采用同轴穿腔设计，从压气机转子中心穿过连接前端负载，这种布局能大幅压缩整机的径向尺寸，适配狭小的安装舱位。在安装边界的考量上，整机的安装法兰设置在进气机匣的后端位置，法兰上的连接孔位按照通用航空动力安装标准排布，径向最大尺寸不超过常规小型航空动力舱的预留宽度，轴向总长控制在同功率等级活塞发动机的尺寸范围内，可直接替换现有通航飞行器的活塞动力单元，不需要对机身安装架做大规模改动。建模过程中对内部的流道、冷却气路都做了实体化处理，压气机叶片的内部冷却通道、涡轮叶片的气膜孔位置都按照实际加工可行性做了简化还原，既保留了结构特征用于CFD流场仿真计算，也能为后续的工程出图、零部件加工提供参考。这类自由式燃气轮机的核心优势在于变工况响应速度快，在启动阶段，高压转子先达到工作转速带动压气机建立气压，待燃烧室点火稳定后，自由涡轮段再逐步带动负载启动，能有效降低启动机的功率需求，在高空低气压环境下，这种独立转子的结构也能保持更稳定的工作状态，不会因为进气密度下降出现压气机失速的问题。
