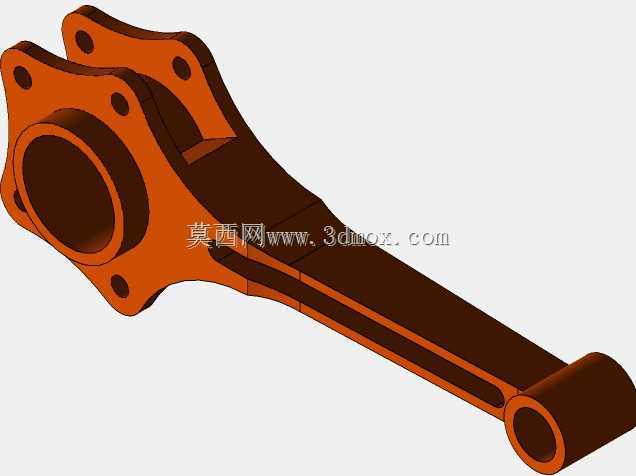

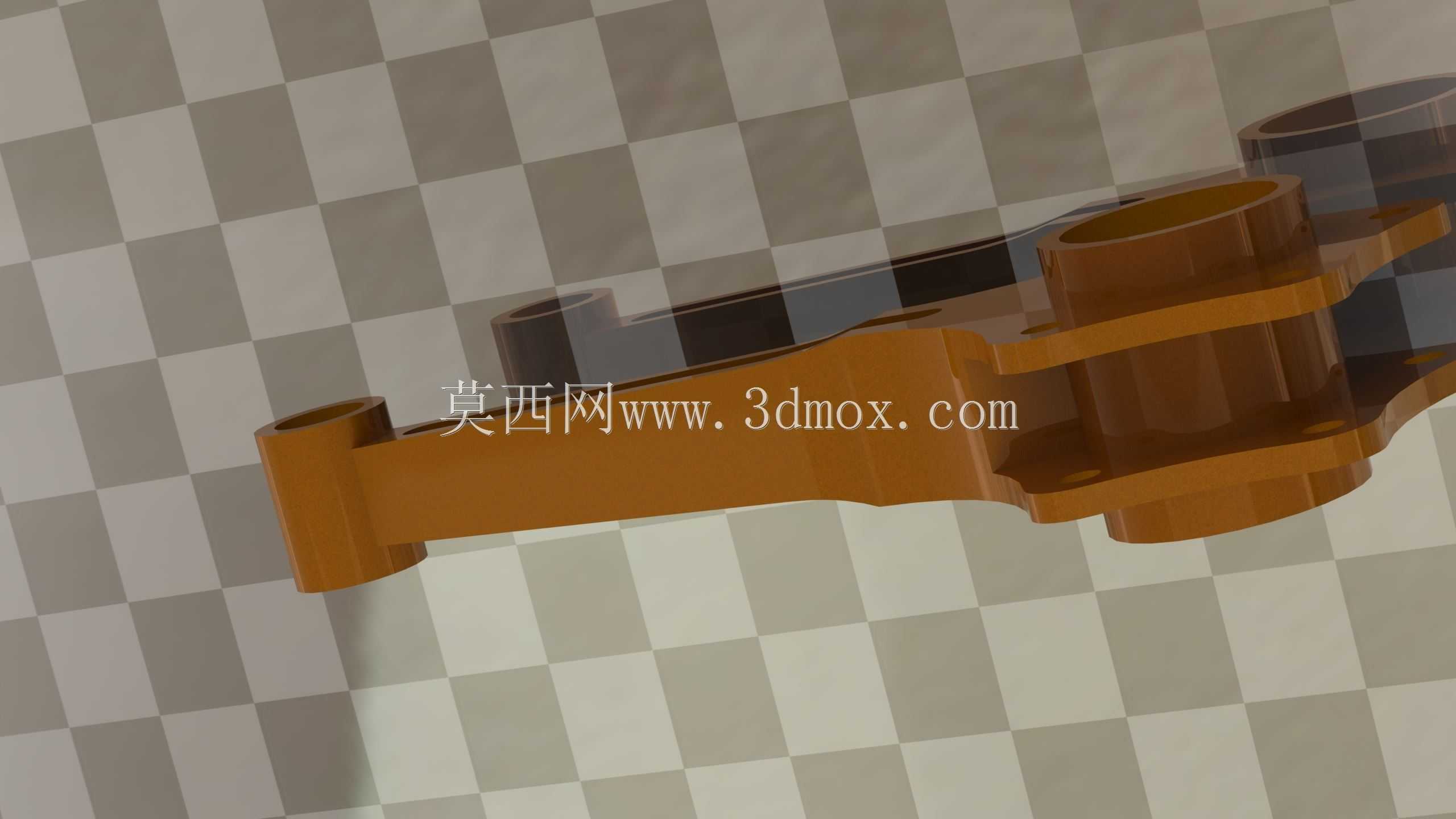

径向内燃机主杆结构三维设计

　　径向内燃机的主杆是动力传递路径中承担核心载荷的构件，这类结构最初广泛应用于航空星型活塞发动机，后续在小型通用动力、特种作业装备的动力单元中也有大量适配场景，区别于直列发动机的连杆排布逻辑，径向布局的动力输出端需要主杆完成多缸动力的汇流传递，其结构合理性直接决定整机的运转平顺性与服役寿命。从实际工况来看，主杆需要承受周期性的交变爆压载荷，每个做功行程中，活塞销传递来的冲击力会通过副连杆传导至主杆的曲柄销连接位，同时主杆自身还要随曲轴做高速回转运动，离心力与往复惯性力的叠加作用，对结构的刚度分布、应力集中控制提出了极高要求。设计阶段首先要明确安装边界：主杆的大端需与曲轴曲柄销完成配合，配合面的圆柱度公差需控制在0.012mm以内，

　　大端两侧的止推面要与曲柄颊板保留0.08-0.15mm的轴向间隙，避免热膨胀后出现卡滞；杆身的走向需要避让曲轴平衡块的回转轨迹，同时要为周边的润滑油路、副连杆铰接位预留足够的安装空间，小端方向的连接结构需要匹配活塞销的尺寸，衬套压装后的过盈量需控制在0.02-0.04mm区间，保证工作状态下衬套不发生相对转动。外形设计上，杆身采用变截面工字形结构，在靠近大端的载荷集中区域适当增加截面厚度，向小端延伸过程中逐步收窄截面尺寸，既保证了整体刚度满足爆压工况下的变形量要求，又尽可能降低了自身重量，减少高速回转时产生的离心载荷。主杆上的副连杆铰接凸台位置需要经过严格的运动学仿真验证，每个铰接点的运动轨迹不能与缸套、活塞裙部发生干涉，

　　铰接孔的位置度公差需控制在0.05mm以内，否则会导致各缸压缩比出现偏差，影响整机动力输出的均匀性。油路设计是主杆结构的关键细节，从大端配合面引入的压力润滑油，需要通过杆身内部的斜油道输送至小端衬套位置，同时还要分配支路为各个副连杆铰接销提供润滑，油道的孔径设计需要兼顾通流面积与结构强度，孔径过大会削弱杆身的承载能力，孔径过小则会在高转速下出现润滑油供应不足，导致铰接位出现干磨故障。实际装配过程中，主杆大端的剖分面需要采用定位销或者止口结构保证合装精度，螺栓拧紧时需要按照对角分步的工艺要求施加扭矩，避免大端孔出现失圆，影响与曲柄销的配合间隙。在不同的工况适配中，针对高增压版本的径向内燃机，主杆的材料通常选用高强度调质合金钢，

　　表面进行喷丸强化处理，提升交变载荷下的疲劳强度，而在小排量低转速的通用动力场景中，也可采用锻铝材质降低自身重量，进一步提升动力响应速度。从失效模式来看，主杆的常见故障多集中在应力集中区域，比如大端与杆身的过渡圆角位置、副连杆铰接凸台的根部，因此设计时这些位置的圆角半径需要经过有限元分析反复优化，避免出现锐角或者截面突变，同时加工过程中要保证圆角位置的表面粗糙度达到Ra1.6以下，减少疲劳裂纹的萌生概率。在三维建模过程中，需要先完成整机的运动学骨架搭建，确定曲轴回转中心、各缸中心线、活塞上下止点位置的基础参数，再逆向推导主杆各个特征的位置尺寸，建模完成后需要进行整机的干涉检查，模拟曲轴从0度到720度的完整工作循环，验证主杆及连接的副连杆在所有转角位置都不会与周边固定件、运动件发生碰撞，同时还要做静力学仿真，标定最大爆压工况下的应力分布、变形量，确保安全系数满足设计要求。对于维修替换场景，主杆的尺寸互换性要求极高，大端孔的直径、小端孔的中心距、各个副连杆铰接位的角度偏差都需要严格控制在公差范围内，否则替换后会出现活塞撞气门、连杆运动卡滞等严重故障。
