带轮式复古火炮结构三维数模

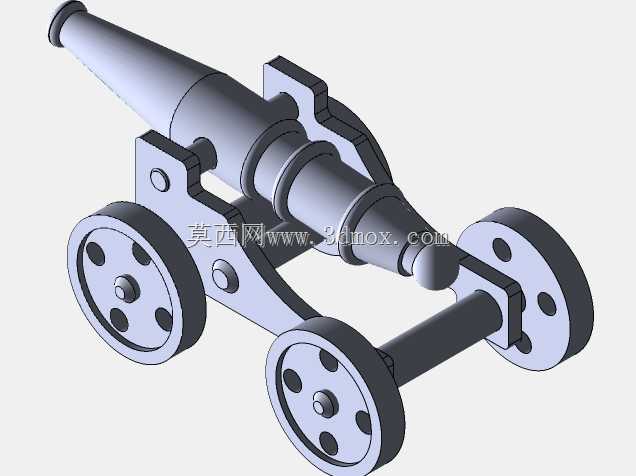

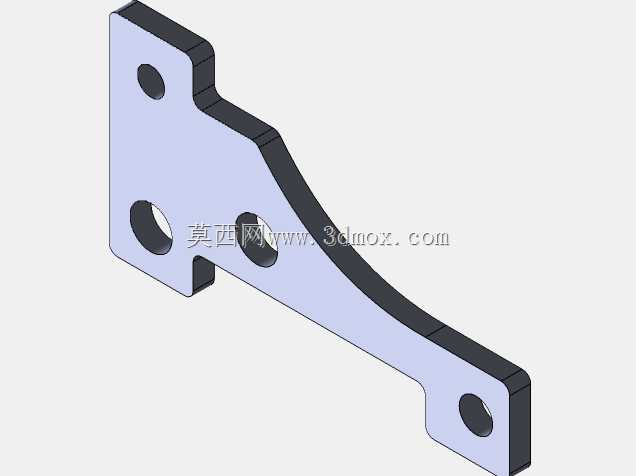

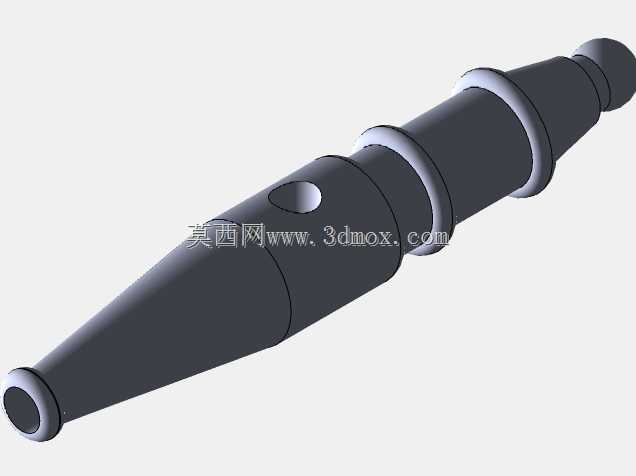

　　这款轮式古炮结构的三维数模，完整还原了早期滑膛火炮的典型机械构造，在文创展品制作、仿古场景复原、机械原理教学演示等场景中都有实际应用价值。从结构设计逻辑来看，整体采用炮身与轮式炮架分体装配的思路，炮身部分为前细后粗的锥形筒体，尾部设置加厚的炮尾结构，用于承受发射时的膛压反作用力，炮身外壁设置多道环形加强箍，既符合早期铸造火炮的结构强化逻辑，也能在数模中清晰呈现壁厚变化的过渡特征，避免应力集中的结构缺陷。炮架部分采用双侧板式支撑结构，两块平行的炮架板通过横向销轴连接，炮身通过炮耳轴与架板上的轴孔配合，可实现一定角度的俯仰调整，满足不同射程的射角调整需求，架板上预留的销轴孔位公差经过合理设定，既保证转动副的活动间隙，

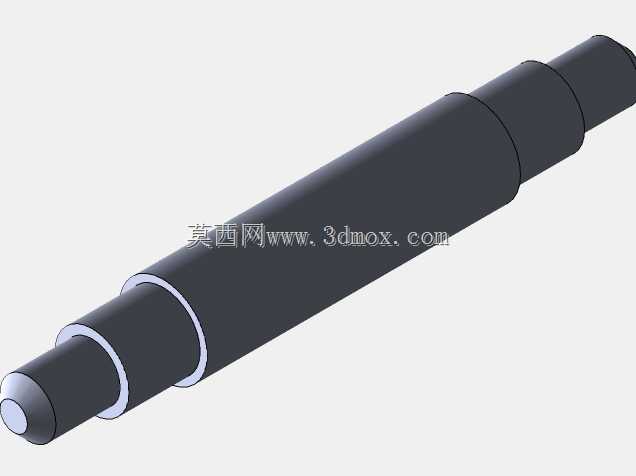

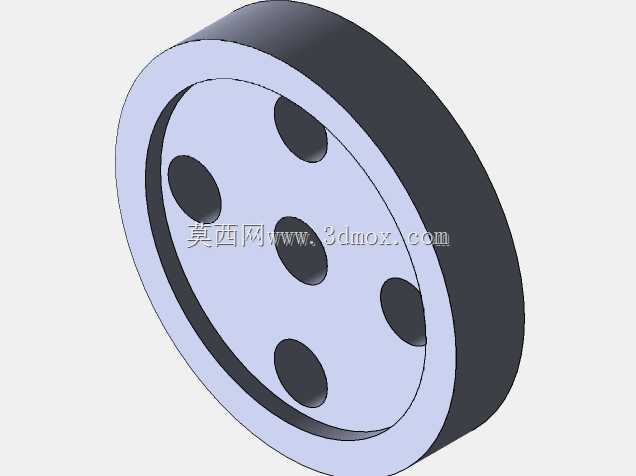

　　也不会出现装配松旷的问题。行走机构采用前后双轮轴布局，四个带镂空减重孔的行走轮通过轮轴固定在炮架下方，轮体上的镂空孔均匀分布，既还原了古炮木轮包铁的结构特征，也在数模层面控制了整体的面数冗余，轮轴与架板的连接位置设置了轴套结构，减少转动时的摩擦损耗，同时炮架尾部设置支撑尾撑，在火炮放置时可接触地面形成稳定的三点支撑，抵消发射时的后坐力，避免炮体移位。从安装边界来看，整体结构的轮距、炮身长度、俯仰行程都经过比例协调，各部件之间不存在运动干涉，炮耳轴与架板的配合、轮轴与轮体的配合都符合机械装配的公差要求，既可以直接用于3D打印制作等比例缩小的实体模型，也可以作为古兵器复原项目的结构参考，在机械教学场景中，还可用于讲解轴类配合、支撑结构、反作用力抵消等基础机械原理，所有构件的倒角、圆角都按照实际铸造零件的工艺特征设置，没有出现不符合加工逻辑的尖锐棱角，结构拆分合理，可直接导出用于装配干涉检查、运动仿真等后续设计环节。
