金属板合页销轴连接结构设计

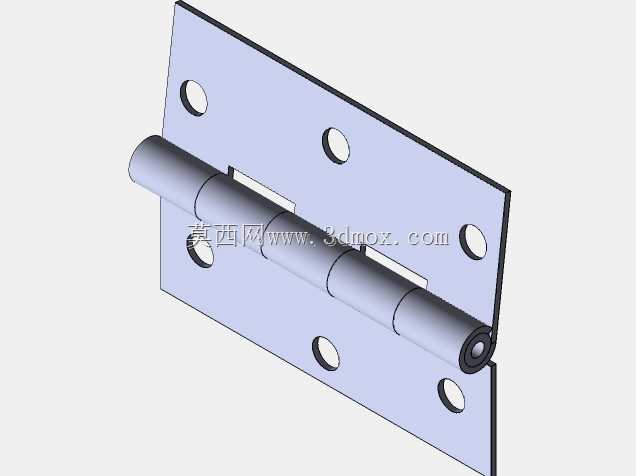

　　日常做设备防护门、机柜检修门、小型钣金箱体翻盖的结构设计时，这类销轴式合页是选型频率极高的连接件，不同于市面上常见的抽芯铆钉合页或者焊接合页，这个结构采用卷圆销轴一体化的设计思路，两个页片分别通过卷圆段包裹通长销轴实现转动配合，没有额外的销轴固定卡簧或者端盖，装配工序更短，适合批量钣金加工场景。从安装边界来看，两个页片均采用等厚冷轧钢板冲压成型，每页片上预制三个沉头安装孔，孔位沿页片长度方向对称排布，安装时可以直接搭配M4或者M5的沉头螺丝固定，螺丝头完全沉入页片表面不会突出，不会干涉门体开合过程中的相邻结构间隙。设计时特意将卷圆段的合页间隙控制在0.15mm到0.2mm之间，既保证转动时没有卡滞感，

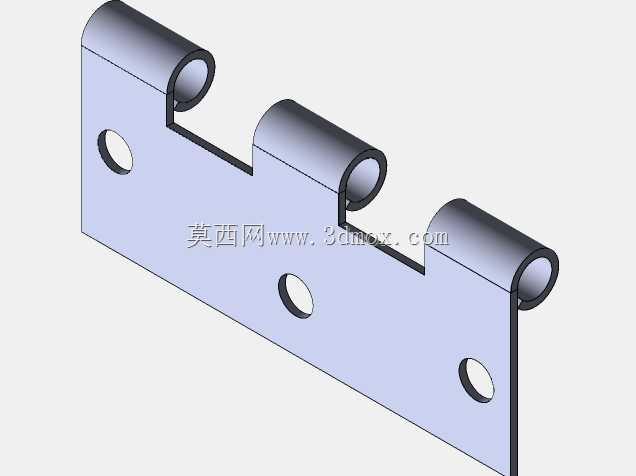

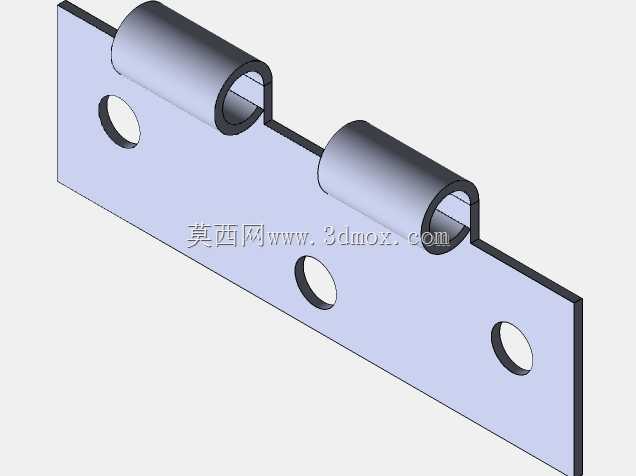

　　也不会因为间隙过大导致门体安装后出现下垂晃动的问题，销轴的两端做了收边铆压处理，不会出现使用过程中销轴脱出的故障。这类合页的适用场景非常广，除了常规的工业机柜、设备防护门，也可以用在小型仪器仪表的翻盖结构、仓储设备的检修口盖板上，相比塑料合页，金属材质的抗冲击性能更好，反复开合的寿命更长，即使在有少量切削液、粉尘的车间环境下，也不容易出现锈蚀或者转动失效的问题。建模过程中需要注意卷圆段的成型工艺性，钢板卷圆后的内径要比销轴外径大出合理的配合间隙，同时要预留钣金折弯的回弹量，避免实际冲压生产时卷圆尺寸超差导致销轴无法穿入，页片的边缘全部做了R0.5的倒角处理，没有尖锐毛刺，安装和使用过程中不会划伤操作人员。

　　两个页片展开后的外形尺寸一致，冲压加工时可以采用共边排样的方式提高板材利用率，降低单件的加工成本，转动副的摩擦面没有设计额外的润滑槽，因为这类轻载合页的转动频率不高，依靠金属表面本身的粗糙度就可以满足长期使用的需求，不需要定期加注润滑脂，后期维护成本极低。安装时需要注意两个页片的同轴度，固定前要先试转确认开合顺畅再锁紧全部安装螺丝，避免出现页片别劲导致的转动阻力过大问题，对于需要频繁开合的门体结构，也可以在销轴位置增加薄型尼龙垫圈，进一步降低转动磨损，延长整体使用寿命。
