多规格适配型传感器安装固定支架结构

　　在自动化产线的检测工位布局中，传感器的安装固定一直是影响检测稳定性的关键环节，这类适配多直径规格的安装支架，主要解决不同品牌、不同外径接近传感器的通用安装需求，避免现场因传感器规格差异反复定制安装件的麻烦。从实际应用场景来看，这类支架广泛用于输送线工件到位检测、装配工位零件有无判别、机械手末端取料确认等环节，可兼容直径4mm到18mm的圆柱型传感器，无需额外采购变径适配配件，仅通过调整夹持孔的结构尺寸就能适配不同规格的传感元件，大幅降低现场备件的种类储备。

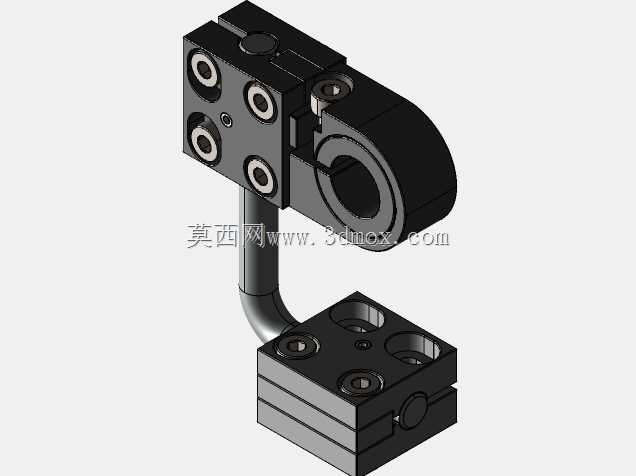

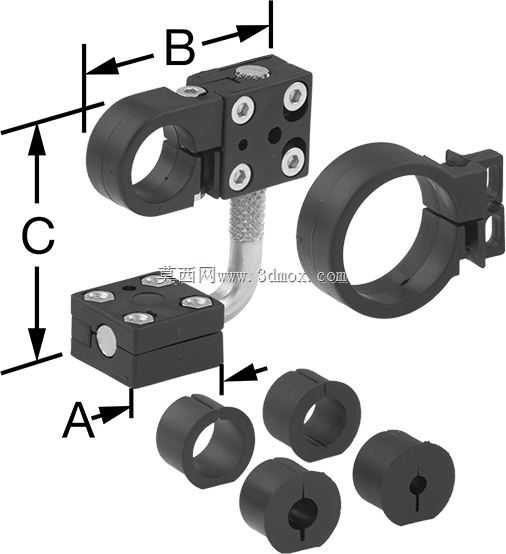

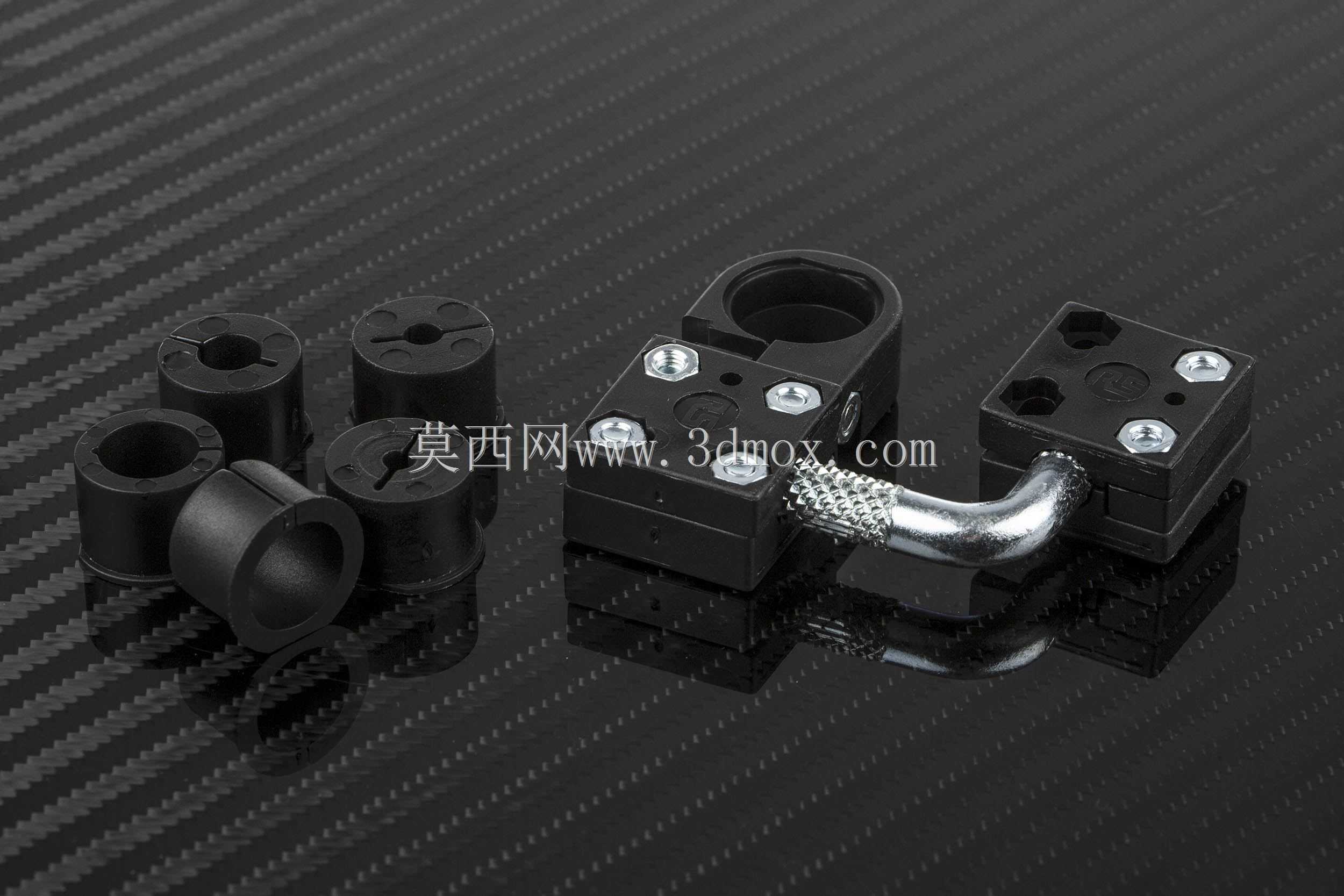

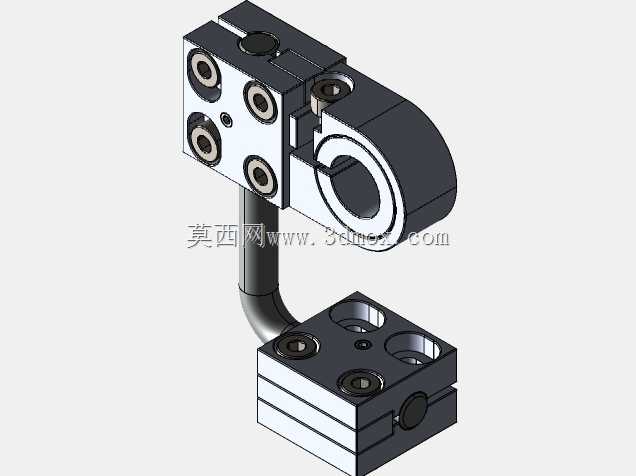

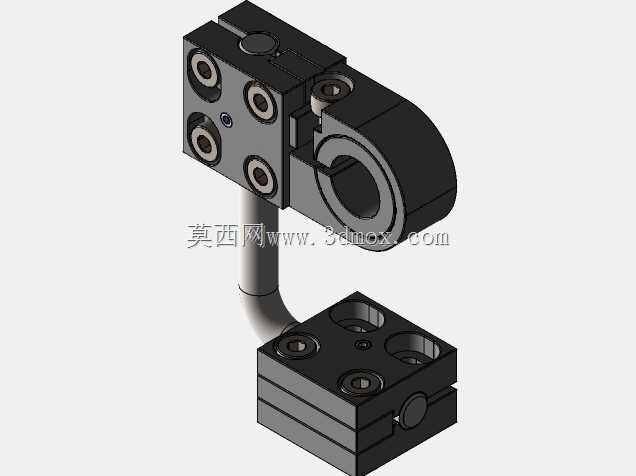

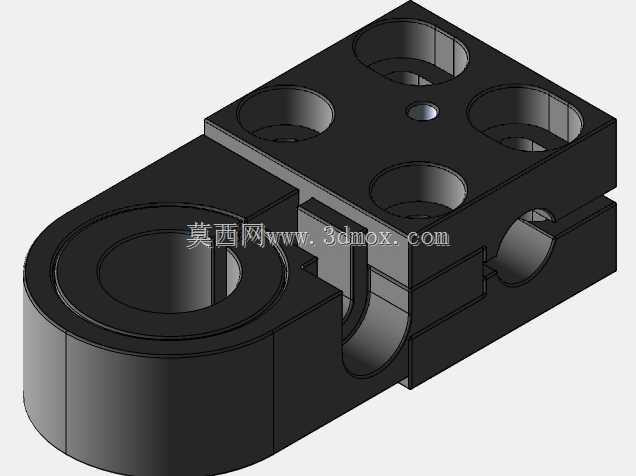

　　设计过程中参考了多个主流工业配件品牌的同类型产品结构，整合了不同厂商产品的安装优势，夹持部位采用分体式锁紧结构，通过内置的不同规格衬套实现小直径传感器的适配，无需更换整个支架主体就能完成不同传感器的换装。支架的连接臂采用可弯折定型的金属软管结构，能够在三维空间内任意调整检测端的角度与位置，调试时无需松拆整体安装座，仅需掰动连接臂就能快速对准检测点位，适配现场复杂的安装空间，避开设备上的走线、运动部件干涉区域。

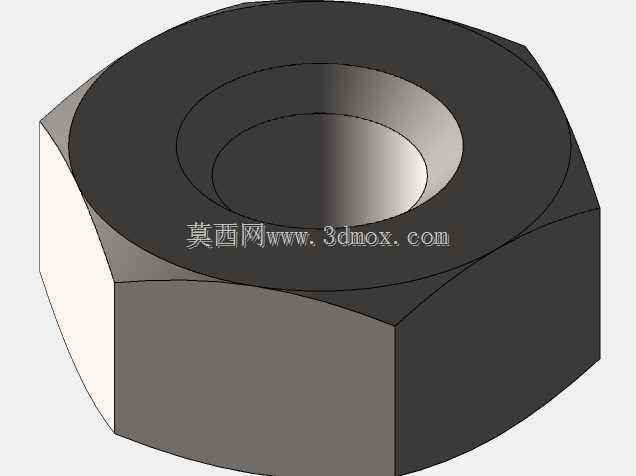

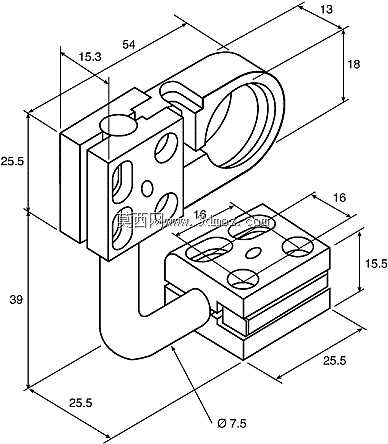

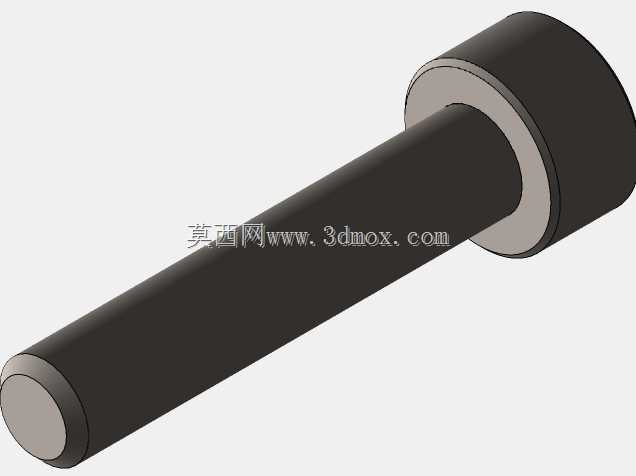

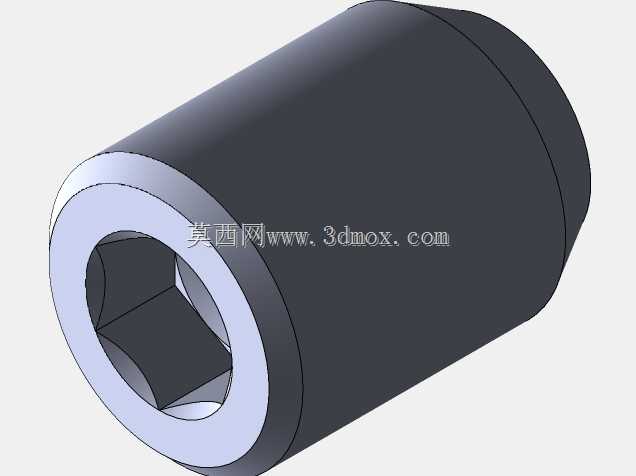

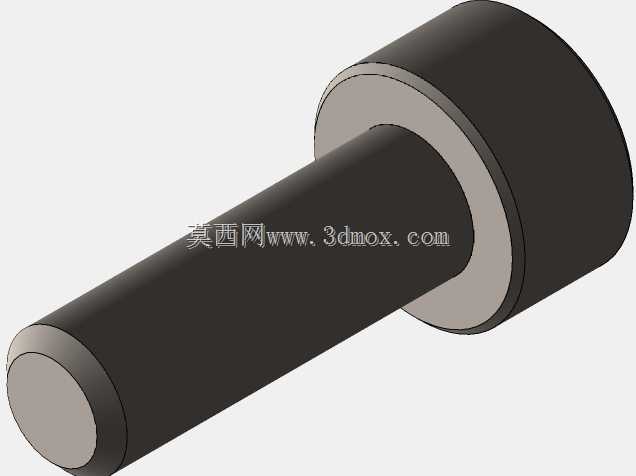

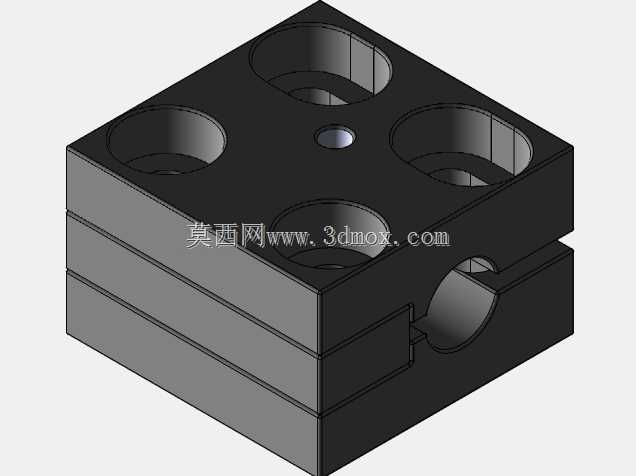

　　从安装边界来看，支架的固定基座采用标准的孔位布局，可直接固定在型材台面、设备立板或者导轨安装座上，基座的安装孔距适配常规的工业铝型材槽宽，不需要额外加工转接板就能完成固定。夹持端的锁紧螺丝采用标准内六角规格，现场用常规工装就能完成锁紧操作，锁紧后可承受设备运行带来的持续振动，不会出现传感器移位导致的检测信号丢失问题。衬套与传感器外壁的配合间隙控制在合理范围，既保证传感器插拔顺畅，又能在锁紧后提供足够的夹持力，避免传感器在长期使用中出现下滑、偏转的情况。整体结构没有冗余的设计部件，所有零件都采用工业常用的标准件规格，后期维护更换配件时无需单独定制，直接采购常规标准五金件就能完成替换，适合各类非标自动化设备的检测工位配套使用，在紧凑的设备安装空间内也能完成传感器的稳定固定，保证检测信号的持续可靠。
