Deublin左旋螺纹流体旋转接头结构设计

　　这类旋转接头主要解决固定管路与持续旋转设备之间的流体导通问题，在需要向旋转辊筒、回转工作台、旋转主轴内部输送冷却介质、液压油或工艺流体的工况中应用广泛，比如冶金行业连铸线的辊道冷却、印刷设备辊筒温控、机床主轴中心出水、工程机械回转机构的液压油输送场景，都需要这类部件实现动静结构间的无泄漏流体传输，避免管路随设备旋转发生缠绕、扭断故障。该款接头采用5/8-18 UNF左旋连接螺纹，适配对应规格的左旋外螺纹接口，安装时需注意螺纹旋向与常规右旋接头的区别，避免强行拧入造成螺纹牙型损伤。整体结构采用壳体+内置旋转密封副的设计思路，主体外壳为一体式金属加工结构，侧面开设径向流体接口，两端分别为设备连接端与管路接入端，

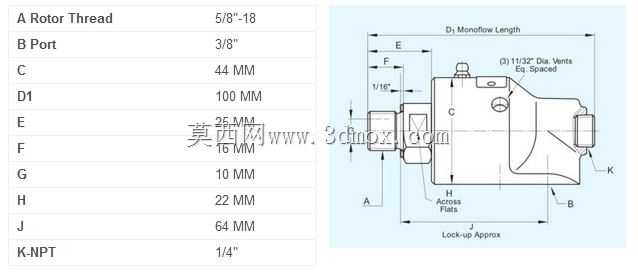

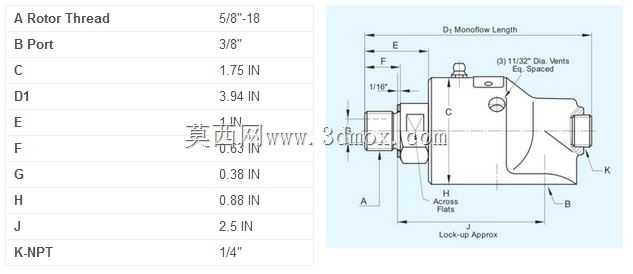

　　内部集成精密密封组件与支撑轴承，保证旋转过程中密封面的贴合压力稳定，既可以承受一定的工作流体压力，也能适配中低转速的连续回转工况。从安装边界来看，接头主体为阶梯轴类外形，最大外径处为中间密封腔体段，两端连接轴径小于主体直径，安装时需预留足够的回转空间，避免周边结构与接头旋转部位发生运动干涉；径向接口的位置需结合设备管路排布确定安装角度，保证外接管路不会随接头旋转产生额外的拉扯应力。设计上充分考虑了长期运行的磨损补偿问题，内置密封件采用耐磨材质搭配弹性补偿结构，当密封面出现正常磨损时，弹性结构可以持续提供压紧力，延长接头的维护周期；壳体上的工艺孔既可以作为加工定位基准，也可在部分工况下作为泄压或检测接口使用。在进行设备选型匹配时，

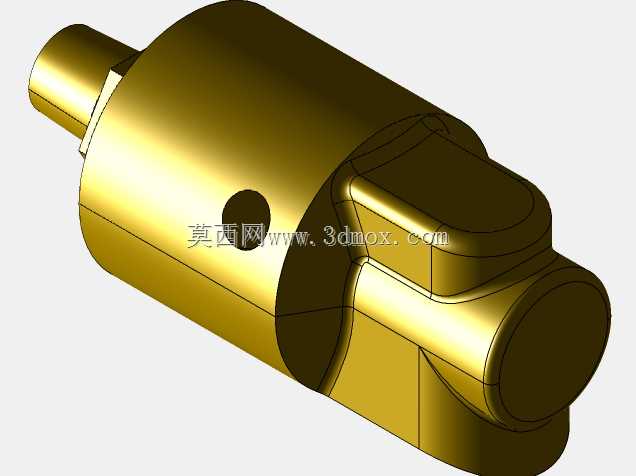

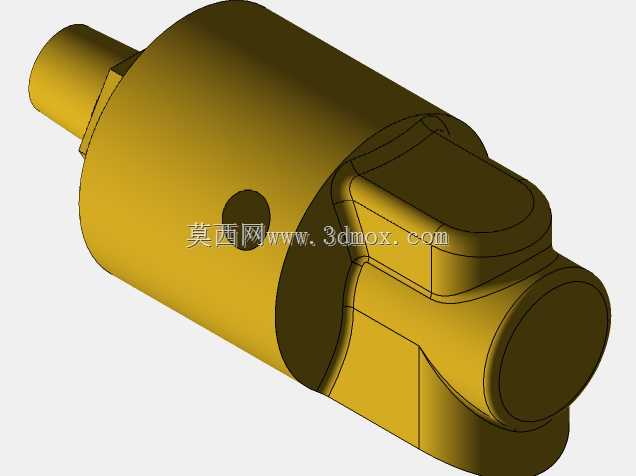

　　除了核对螺纹规格与旋向，还需要结合工作介质类型、工作压力、最高转速、通流能力要求匹配对应型号，避免参数不匹配造成泄漏或过早失效；建模过程中需要重点保证内部密封腔的同轴度公差，以及各连接螺纹的尺寸精度，这些尺寸直接影响接头装配后的密封性能与旋转顺畅度，外壳的流道转折处采用圆弧过渡设计，减少流体流经时的压力损失与湍流冲击，提升流体输送的稳定性。
