250mm规格500W碳纤维红外加热管结构

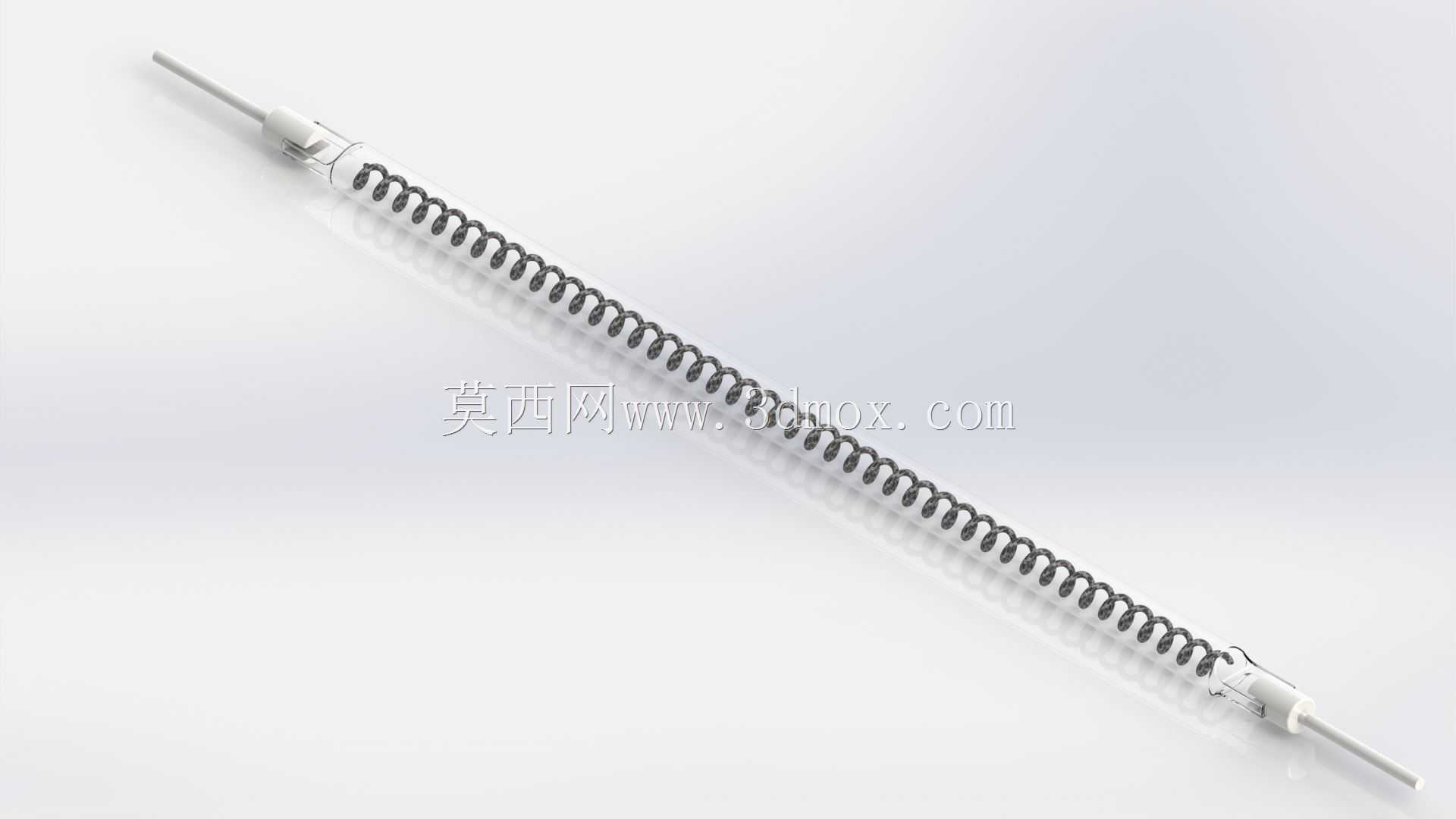

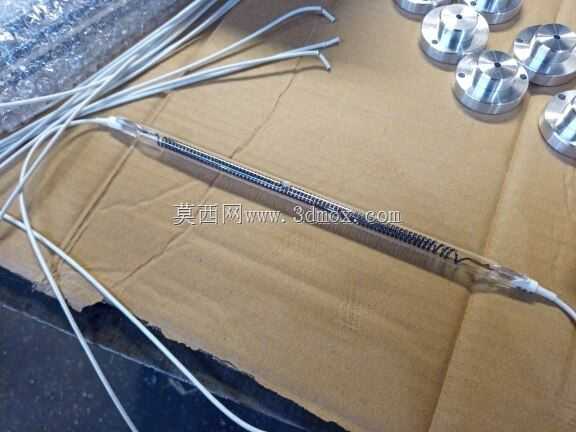

　　这款红外加热元件的三维建模，核心围绕工业加热场景的实际安装与适配需求展开，建模过程全程对照实物的测量数据完成，没有随意简化关键结构细节。从实际应用场景来看，这类碳纤维红外加热管常被用在工业烘干线、食品烘烤设备、印刷固化工位、小型采暖装置以及部分理疗加热设备中，依靠碳纤维发热体发出的远红外辐射实现热量传递，相比传统金属电阻丝加热管，它的热转换效率更高，升温响应速度更快，且发热均匀性更好，长期工作状态下的性能衰减也更慢。

　　建模时首先确定了核心的尺寸边界：管体总有效发热长度为250mm，整体功率匹配500W、220V供电工况，两端的陶瓷绝缘接线端预留了标准的导线引出位置，安装时可以直接通过两端的固定卡件完成卡位，不需要额外设计复杂的夹持结构，适配市面上多数常规加热管安装位的尺寸要求，若需要适配其他长度规格的同类型加热管，只需要调整石英管体长度、内部碳纤维发热丝的螺旋排布长度即可，两端的绝缘端、接线结构可以直接复用，能大幅缩短同系列产品的建模周期。

　　结构设计上，外层采用高透石英玻璃作为管体外壳，既可以耐受高温工作状态下的冷热冲击，也能最大程度减少红外辐射的穿透损耗，内部的碳纤维发热丝采用螺旋绕制结构，这种排布方式可以在有限的管长内提升有效发热面积，同时避免发热丝在高温下出现形变下垂、触碰管壁的问题，两端的密封结构采用耐高温陶瓷材质，既起到绝缘防护作用，也能隔绝外部空气进入管内，延缓碳纤维发热体的氧化速度，延长元件的实际使用寿命。

　　建模过程中还原了螺旋发热丝的实际螺距、石英管的壁厚、两端陶瓷件的卡位凸台等细节，没有做过度的理想化简化，不管是用于设备的装配干涉检查、加热工位的热辐射范围模拟，还是用于产品的结构改型设计，都能直接调用，不需要再额外补全关键结构。在设备选型匹配时，只需要确认安装位的有效长度、供电参数以及所需的加热功率，就可以直接基于这个模型调整参数，快速生成对应规格的加热管模型，适配不同设备的设计需求，不需要从零开始测绘建模，能有效提升结构设计阶段的工作效率。
