1/4英寸黄铜空气电磁阀结构设计

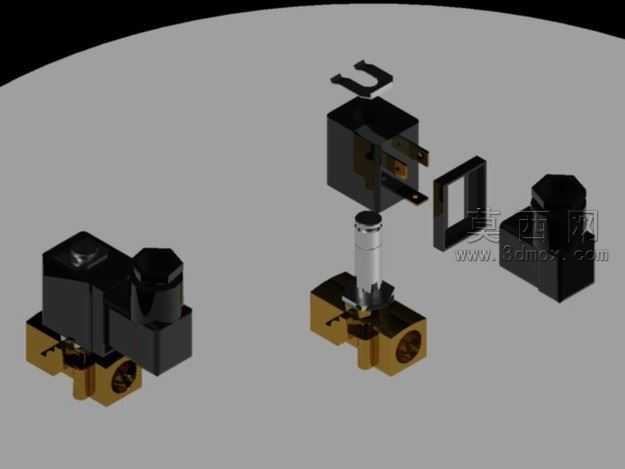

本作品为1/4英寸规格空气电磁阀的三维结构设计，建模过程中严格遵循气动电磁阀的实际装配逻辑，采用自顶向下的设计思路完成全零件建模与虚拟装配。首先对电磁阀的核心功能模块进行拆分，分别完成电磁驱动模块、密封隔磁模块、流体通断模块、阀体基座模块的独立建模，各零件间严格保留实际生产所需的装配公差与配合间隙，避免出现干涉问题。建模阶段针对黄铜材质的阀体部分，重点还原了1/4英寸标准通路口的螺纹结构、流道过渡曲面，保证流体通路的顺滑性，同时还原了阀体上的安装定位凸台、密封槽结构，确保与实际加工工艺匹配。电磁驱动部分的建模还原了线圈骨架、插片接线端、动铁芯、静铁芯的结构特征，其中线圈骨架的绕线槽、插片的卡扣定位结构都做了精细化还原，隔磁绿环部分单独建模，准确还原其在电磁回路中的隔磁位置与尺寸比例。顶部黄色卡扣结构还原了实际产品的线圈固定卡扣形态，保证装配后可实现线圈组件的快速定位与锁紧。材质渲染阶段，针对不同零件的实际材质做了区分：阀体与阀座部分采用黄铜金属材质，调整金属粗糙度与反射参数还原黄铜哑光金属质感；隔磁环采用绿色工程塑料材质，还原塑料表面的轻微漫反射质感；线圈外壳采用灰白色工程塑料材质，卡扣采用亮黄色硬质塑料材质；蓝色部分为密封端盖组件，采用深蓝色半工程塑料质感，同时对所有零件的棱边做了微小倒角处理，还原实际机加工零件的棱边特征，避免尖锐直角的不真实感。装配结构上完整呈现了电磁阀的爆炸视图效果，清晰展示各零件的装配顺序与配合关系：动铁芯组件位于线圈中心空腔内，隔磁环套在线圈与阀体之间实现磁路隔离，密封端盖通过螺纹与阀体连接压紧内部密封件，顶部卡扣实现线圈组件与阀体的快速固定。设计过程中充分考虑气动系统的使用需求，通径尺寸严格匹配1/4英寸气动管路标准，电磁驱动部分的行程参数符合常规低压空气通断的使用要求，整体结构紧凑，零件拆分符合实际产品的生产装配逻辑，可用于气动系统原理演示、产品结构参考、装配教学等场景。
