SMC双U形80mm气缸连接附件结构

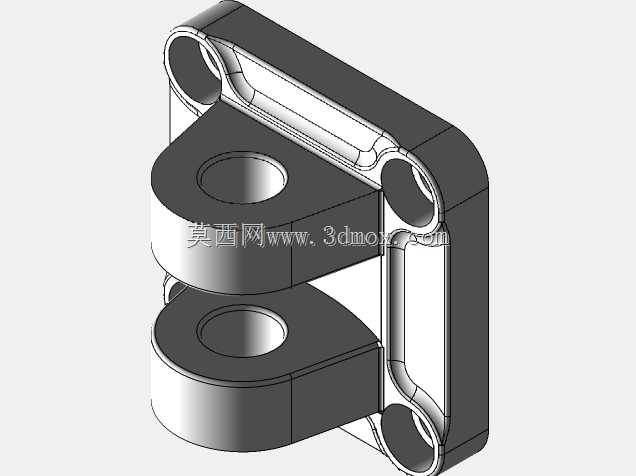

　　在气动自动化生产线的气缸安装布局中，这类双U形夹是气缸与执行端构件实现铰接联动的核心连接部件，主要适配CP96SDB80系列标准气缸，配合20mm直径的连接销完成装配，承担气缸推力传递、动作自由度约束的关键作用，常见于物料移栽、工装夹紧、工位切换这类需要气缸做摆角往复动作的设备场景，能避免气缸杆直接承受径向偏载，延长气缸密封件与活塞杆的使用寿命。从结构设计逻辑来看，该附件采用上下对称的双U形耳座布局，主体为一体化铣削成型的块状结构，两个同轴的销孔分别对应气缸端盖的安装孔位与被驱动构件的连接孔位，中间的镂空区域既给连接销的装配、锁紧卡簧的安装预留了操作空间，也在保证结构强度的前提下削减了整体自重，降低气缸动作时的附加惯量。外形尺寸上，

　　该附件适配80mm缸径的气缸安装基准，销孔内径严格匹配20mm连接销的公差带，安装面与气缸端盖的贴合面做了平面度处理，保证装配后无偏斜错位，两侧的连接臂做了圆弧过渡的加强结构，避免气缸满行程输出推力时在应力集中位置出现断裂变形。实际选型使用时，需要注意该附件的安装边界：上下耳座的间距要匹配被驱动构件的连接耳厚度，销孔的同轴度公差要控制在0.02mm以内，防止装配后出现卡滞、动作别劲的问题；连接臂的厚度经过强度校核，能承受80mm缸径气缸在0.7MPa工作压力下的最大输出推力，不需要额外做加强处理。这类铰接附件的建模过程中，需要重点关注销孔的位置度、贴合面的平面度以及过渡圆角的处理，既要保证加工时的工艺可行性，

　　也要避免尖锐棱角带来的应力集中问题，同时要预留出连接销插入、卡簧安装的操作空间，不能出现结构干涉。在气动回路的布局中，这类双U形连接结构相比刚性直连，能补偿一定的安装位置误差，允许气缸在动作过程中有小范围的摆角，抵消设备机架加工、装配带来的累计误差，降低设备整体的装配精度要求，提升设备运行的稳定性，在轻工包装、汽车零部件装配、电子物料搬运等自动化设备中应用十分广泛。
