柱钻指夹式夹持锁紧机构

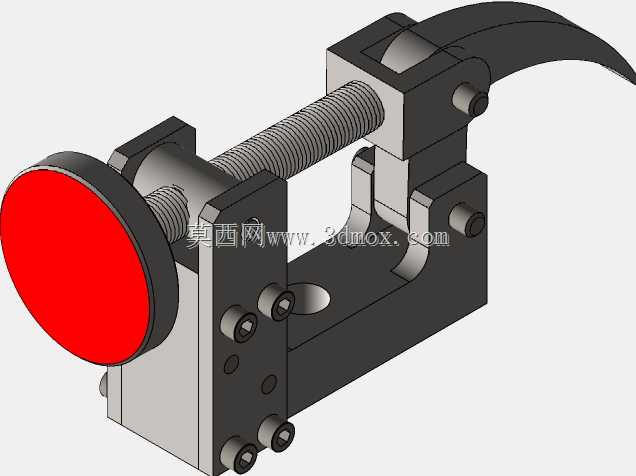

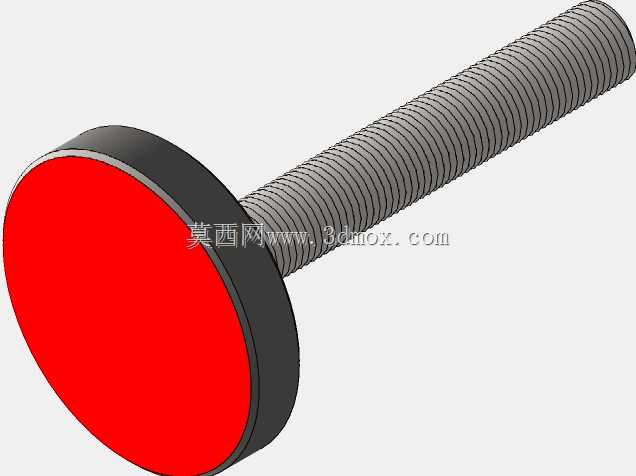

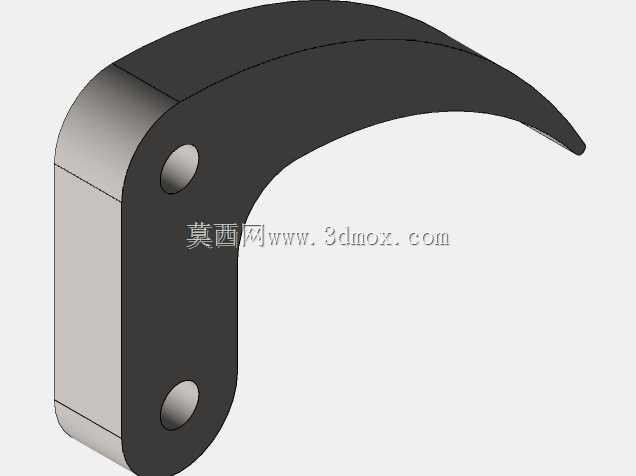

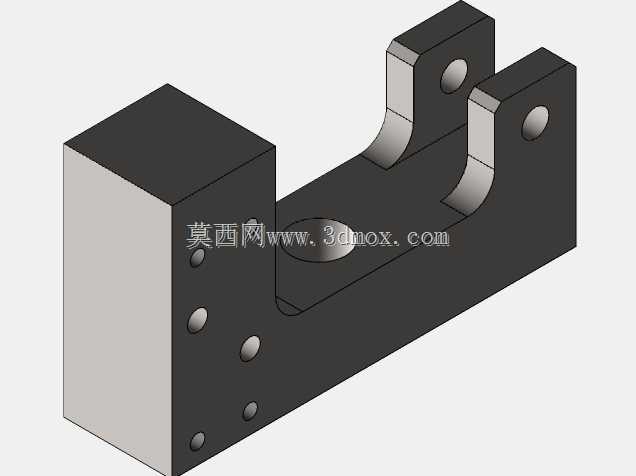

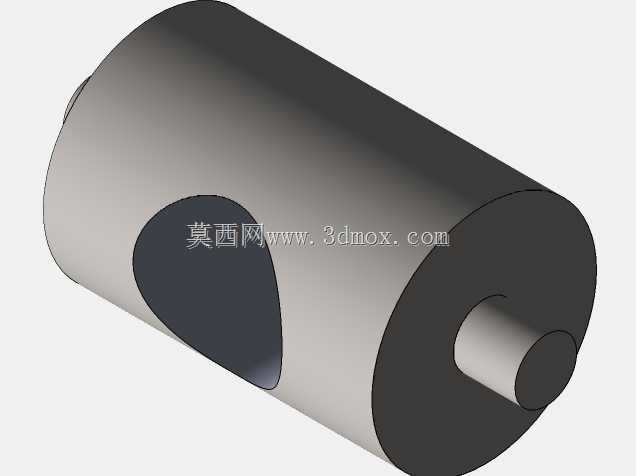

　　该柱钻指夹机构多用于台式钻床、小型手动钻孔设备的工件夹持工位，也可适配在小型工装台面上完成棒料、小型异形件的快速装夹作业，替代传统手拧压板的装夹方式，减少装夹对位的辅助工时。从结构逻辑来看，整套机构采用C型开放式钳身作为承载基体，一侧设置带防滑橡胶垫的圆形施压端盘，通过梯形丝杠传动实现夹持行程的线性调节，丝杠尾端的手轮盘做了大直径设计，转动时无需额外加力杆即可输出足够的夹持预紧力，钳身另一侧设置可摆动的钩形压指，针对带台阶、带凸缘的工件可实现上压下顶的双向限位，避免钻孔过程中工件受钻头轴向力产生翘起位移。设计阶段优先考虑了装夹的适配性，钳身的开口行程预留了足够的调节余量，可覆盖常规小尺寸零件的装夹尺寸范围，

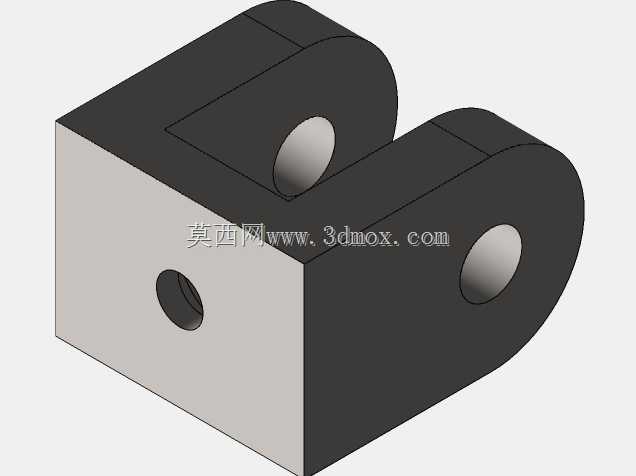

　　丝杠与钳身的配合部位加装了铜质导向衬套，减少反复转动带来的磨损，延长机构的整体使用寿命，所有铰接销轴均采用过盈配合加端盖限位的结构，长期使用不会出现销轴窜动、压指松旷的问题。安装边界上，钳身底部预留了标准的T型槽安装位，可直接适配通用钻床工作台的T型槽螺栓固定，无需额外加工转接板，施压端盘的橡胶垫采用可更换设计，磨损后只需拆下端盘固定螺钉即可快速替换，针对不同材质的工件，也可更换为金属压块、V型块等不同形式的压头，适配圆棒、方料、薄板等不同截面形状的工件装夹。实际作业过程中，转动手轮带动丝杠进给时，施压端盘始终保持平动，不会随丝杠转动产生周向偏转，避免压头转动蹭伤工件已加工表面，钩形压指的摆动角度设置了限位结构，

　　最大张开角度可满足工件从侧面快速取放的操作空间，无需将压指完全拆下即可完成工件换型，整套机构的传动阻尼经过适配，单手即可完成夹紧与松脱操作，在小批量零件钻孔、倒角、攻丝的手工作业场景下，能有效降低操作者的装夹劳动强度，同时保证装夹定位的一致性，减少因装夹松动导致的零件报废、钻头崩损等加工异常问题。
