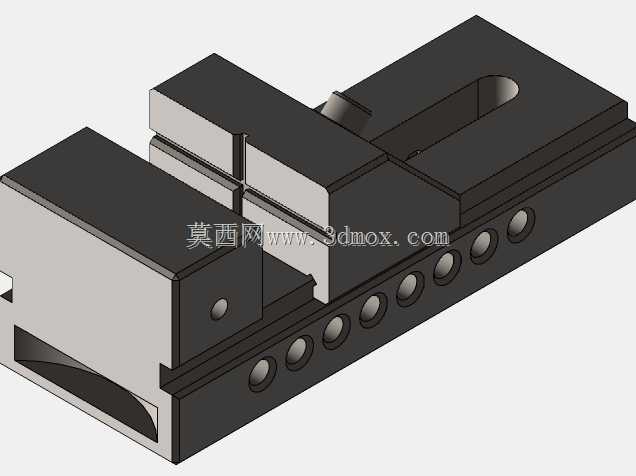

75mm规格磨口精密夹持虎钳结构

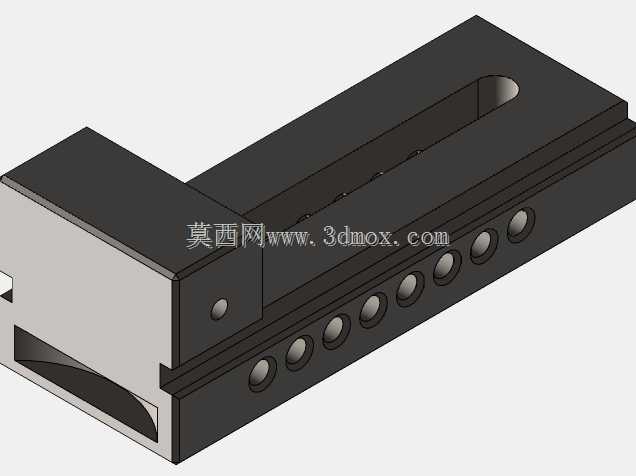

　　这款75mm规格的磨口钳，是磨床加工工序里常用的手动夹持工装，日常在平面磨、工具磨的工位上出镜率极高，主要用来装夹小型五金零件、硬质合金刀片、精密冲头这类需要磨削加工的工件，能在磨削过程中牢牢锁定工件位置，避免磨削力带来的工件位移，保证加工面的形位公差与尺寸精度。从结构设计来看，这款钳体采用整体式长底座布局，底座侧面排布的等距安装孔，可直接配合磨床工作台的T型槽完成固定，安装时不需要额外制作过渡连接板，能快速完成工位换装，适配多数常规平面磨床的工作台安装边界，钳口最大开合行程匹配75mm的名义规格，可覆盖绝大多数小型精密零件的装夹尺寸需求。钳身的滑动副采用了矩形导轨配合结构，滑动间隙经过精密配刮，活动钳身移动时无偏摆、无卡顿，

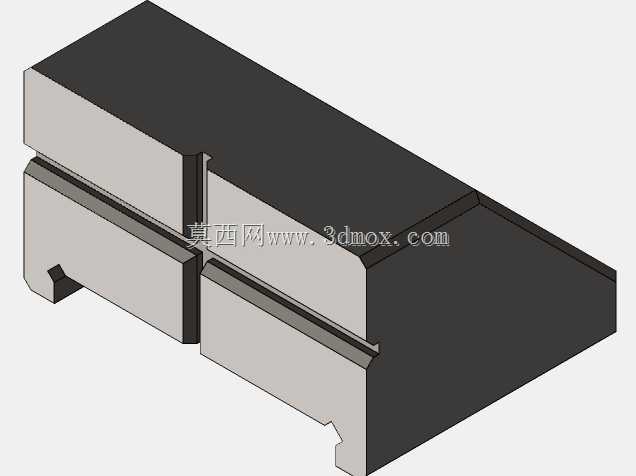

　　夹紧状态下钳口上下面的平行度、固定钳口与活动钳口的贴合度都能控制在微米级，避免装夹时工件出现翘起、歪斜的问题，针对薄壁类易变形零件，钳口的夹紧力传递路径做了优化，不会因为夹紧力过大导致工件产生装夹变形，磨削完成松开后工件不会出现应力回弹带来的尺寸超差。钳体的磨口设计是这款夹具的核心特点，钳口夹持面经过高频淬硬处理，硬度可达HRC58-62，长期使用不会出现夹持面压痕、凹陷的磨损问题，同时钳口的安装定位槽做了快换设计，后期如果需要夹持异形工件，可快速更换对应型面的定制钳口，不需要重新调整整个钳体的安装精度。在实际车间使用场景中，这类磨口钳除了配合磨床使用，也常被安置在钳工划线工位、精密检测工位上，用来固定工件完成划线打样、

　　形位公差检测等操作，整体结构没有多余的复杂传动部件，日常维护只需要定期给滑动导轨面涂抹润滑脂，清理钳身缝隙里残留的磨削渣即可，长期使用的故障率极低。设计这款三维结构时，重点还原了钳体各部件的装配间隙、安装孔位的位置尺寸、钳口的配合精度，所有配合面的公差设定都符合实际工装的加工装配要求，可直接作为同类夹具设计的参考蓝本，也能用于工装采购选型时的结构核对，帮助技术人员快速确认安装尺寸是否适配现有加工设备的工作台参数，避免选型失误带来的安装适配问题。
