高扭矩微型伺服执行器EL0510M结构设计

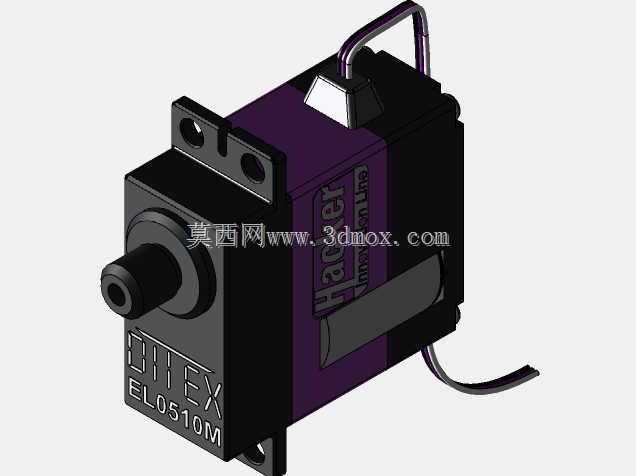

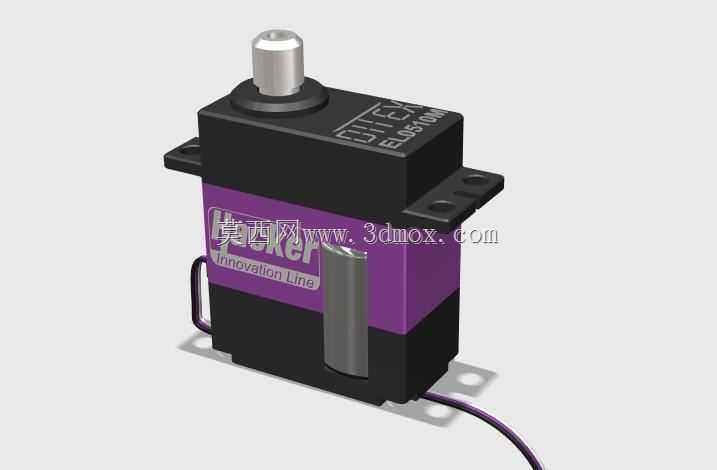

　　在小型自动化设备、航模舵面控制、精密桌面工装的执行端选型中，小体积大扭矩的伺服执行器一直是结构工程师关注的核心部件，这款微型伺服的结构设计完全围绕紧凑安装场景的实际需求展开。从安装边界来看，主体采用方型壳体设计，两侧带标准安装耳，耳片上预留的安装孔位完全匹配小型设备常用的M2螺丝安装规格，底部预留的金属安装衬板可以直接贴合设备安装面，不需要额外加工转接垫片，输出轴采用金属齿轴设计，轴径适配常规舵机摇臂的安装孔径，输出端的定位台阶可以保证摇臂安装后无径向窜动，出线端采用侧出软线设计，线缆走向不会占用壳体上下方的安装空间，在空间局促的多舵机并列排布场景里，能有效避免线缆干涉问题。功能特性上，这款伺服针对小空间高负载场景做了结构优化，

　　内部传动齿轮组采用金属齿搭配限位结构，能在有限的壳体体积内实现更高的扭矩输出，壳体上半部分的端盖做了加强筋设计，在输出轴承受侧向负载时，端盖不会出现形变导致的齿轮啮合偏移，紫色标识的中壳部分采用耐磨工程塑料材质，既控制了整体重量，又能保证壳体的结构强度，不会因为长期负载出现壳体开裂的问题。设计思路上，完全对标工业级微型伺服的使用需求，没有做多余的装饰性结构，所有外形特征都服务于安装与性能：顶部的标识区域直接蚀刻在端盖表面，不会因为长期摩擦出现标识脱落，侧面的出线位置做了线缆防弯折护套，在设备频繁往复动作的场景里，能避免线缆根部反复弯折导致的线芯断裂问题。实际应用中，这类微型伺服可以用在小型3D打印机的调平机构、桌面机械臂的关节驱动、

　　航模的舵面控制、小型自动化检测设备的工位切换执行端，相比普通同体积伺服，它的高扭矩特性可以在不增加安装空间的前提下带动更大的负载，不需要额外设计减速增扭结构，能有效简化设备的整体传动链路，减少装配环节的零件数量。在做配套结构设计时，工程师只需要预留出对应长宽高的安装腔体，匹配安装耳的孔位尺寸，预留出线缆的弯曲半径即可，不需要针对伺服本体做额外的结构修改，安装耳的位置公差控制在常规机械加工的公差范围内，普通的钣金或者3D打印安装支架都能顺利装配，输出轴的行程限位结构内置在壳体内部，不需要外部设置机械限位块，进一步节省了设备的内部空间。
