集成旋钮按键的OLED前面板控制模块

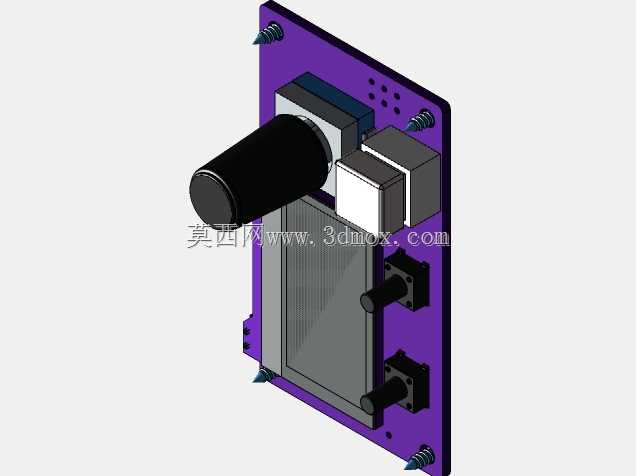

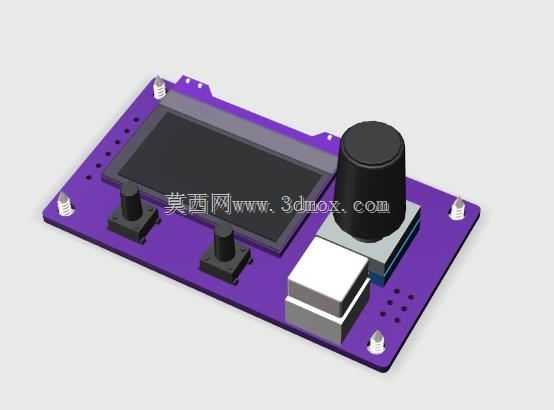

　　这款集成式显示控制模块，常被嵌入小型台式实验设备、桌面级DIY数控装置、开源硬件项目的操作面板区域，作为人机交互的核心载体承担参数显示、指令输入的双重功能，无需额外搭配独立显示与输入组件，可大幅简化设备前面板的布局设计，减少面板开孔数量与内部接线复杂度。模块整体采用矩形PCB作为承载基体，板载区域做了明确的功能分区：中部预留大尺寸OLED屏安装位，屏幕下方排布两颗独立轻触按键，右侧集成带旋转编码功能的实体旋钮与配套辅助电路元件，四角设置标准固定孔位，适配常规面板安装的螺丝锁紧需求，安装边界可直接匹配多数小型设备的前面板预留槽位，无需额外做结构避让。从设计思路来看，该模块将显示、点按输入、旋转调节三类常用交互功能整合在单块PCB上，

　　屏幕区域的玻璃基板做了像素区与非显示区的区分，暗部区域对应实际可点亮的像素显示范围，可直接显示参数数值、设备状态、菜单选项等内容；两颗轻触按键可承担确认、返回这类基础菜单操作，旋转旋钮则支持参数连续调节、选项快速切换，相比纯按键操作的调节效率提升明显，尤其适合需要连续调整数值参数的应用场景。在结构适配层面，模块板载元件的高度做了统一管控，最高的旋钮组件高度与屏幕、按键的凸起高度差控制在合理范围，安装时前面板只需对应开设屏幕视窗、按键帽过孔、旋钮过孔三类开孔，所有元件的焊接面均位于PCB背面，嵌入面板后不会出现元件与面板剐蹭的问题，固定孔位的间距符合通用开源硬件的安装孔距标准，可直接兼容现有多数开源项目的面板安装尺寸，

　　也可根据实际设备需求调整固定耳的外形。实际应用中，这类模块常被用于小型温控装置、桌面级3D打印设备的辅助控制、小型测试仪器的参数设置面板，也可作为独立的人机交互单元接入各类单片机控制系统，配套的控制库可直接驱动屏幕显示与按键、旋钮的信号读取，无需开发者从零编写底层驱动，能有效缩短项目的开发周期。模块的PCB边缘做了圆角处理，避免安装时划伤操作人员或内部线材，所有外接引脚均排布在板边一侧，方便内部线束的连接与固定，不会与其他内部元件产生空间干涉。
