3D打印机挤出机铝型材安装固定支架结构

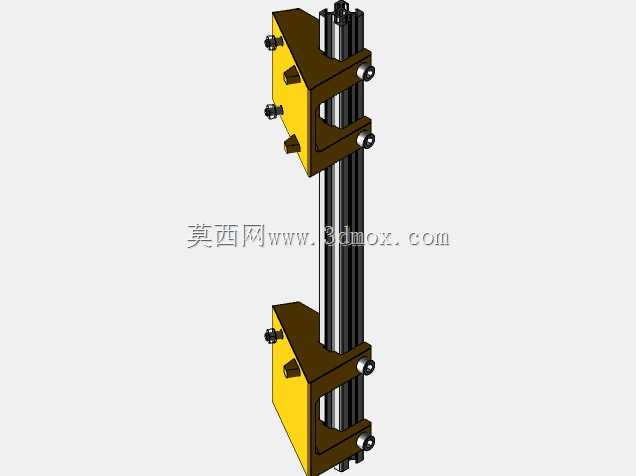

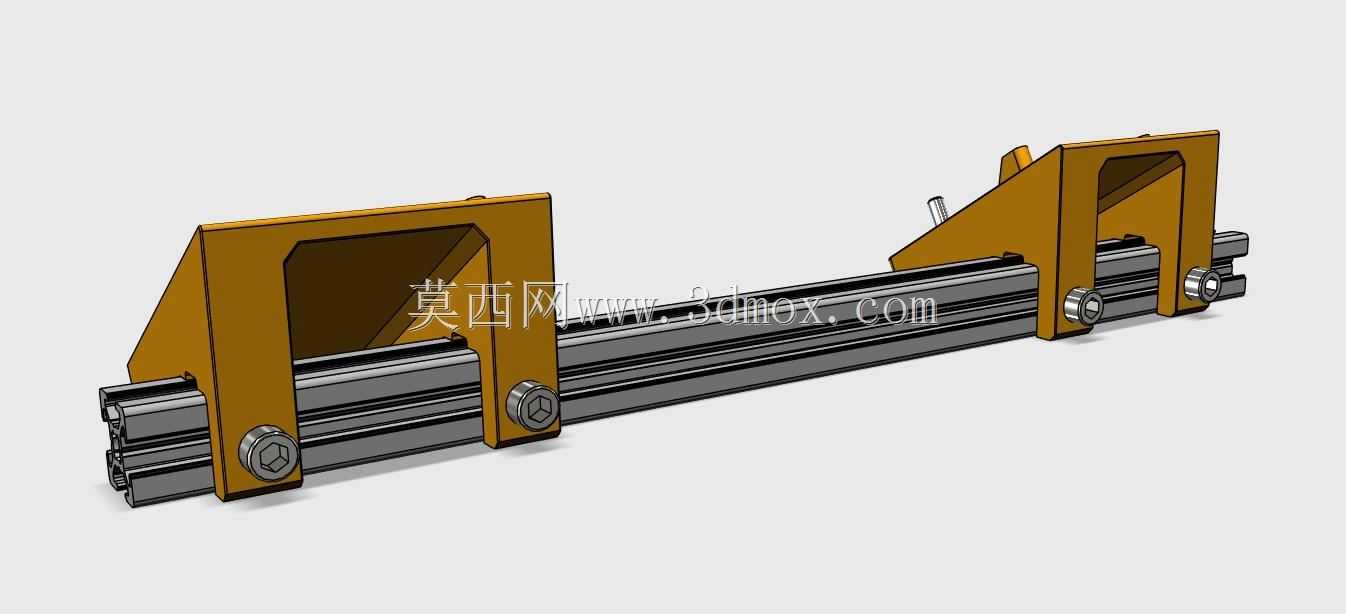

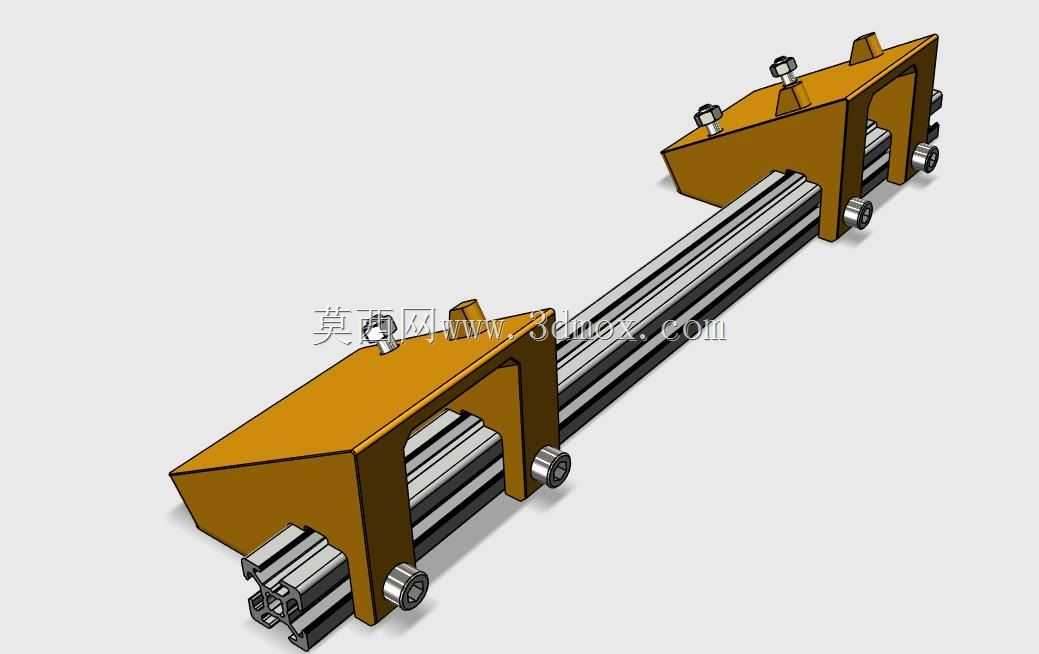

　　这套安装固定结构主要适配桌面级FDM 3D打印机的挤出机加装场景，针对市面上多数采用20系列欧标铝型材搭建机架的机型设计，解决第三方挤出机换装时的定位精度与安装刚性问题。日常打印作业中，挤出机的安装稳定性直接影响送丝顺畅度与打印层纹表现，不少用户在更换近程挤出组件时，常遇到原有安装孔位不匹配、固定后悬臂晃动的问题，这套结构正是针对这类现场改装痛点开发。从功能特性来看，支架采用双侧夹紧式设计，两个对称的夹座通过内六角螺栓锁紧在铝型材的槽道上，无需对原有铝型材机架进行打孔、切割等破坏性加工，夹座内侧与铝型材外轮廓贴合的面做了适配槽型的凸起定位，锁紧后不会出现沿型材长度方向的滑移，也不会绕型材轴线偏转。

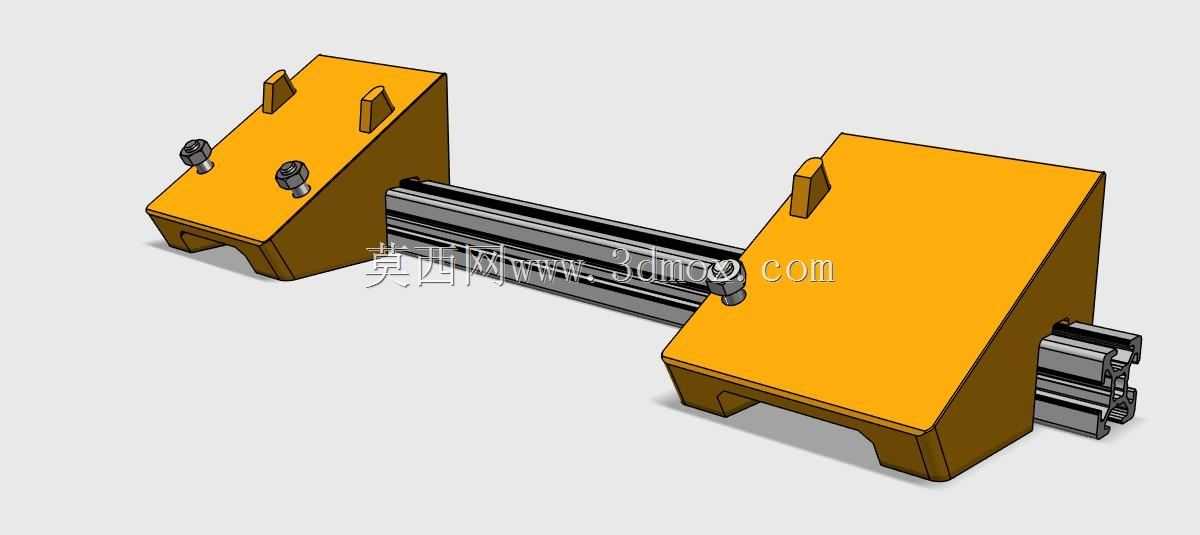

　　夹座上方的安装平面预留了通用的挤出机安装孔位，可兼容市面上主流的SMuFF V5等多色换色挤出组件，安装时只需将挤出机通过螺栓固定在平面上，调整好夹座在型材上的前后位置即可完成定位，无需额外制作转接板。设计思路上优先考虑了改装场景的通用性，夹座的夹持范围做了小幅余量设计，可兼容同系列不同壁厚的20铝型材，螺栓锁紧位置避开了型材内部的走线空间，不会干涉机架内的电机线、加热线布置。夹座上的导向轮安装位做了同轴度公差控制，保证耗材送入挤出机时的走丝路径与挤出齿轮入料口对齐，减少送丝阻力。从安装边界来看，整套结构沿铝型材长度方向的占用长度可根据实际挤出机尺寸灵活调整，夹座外侧突出型材表面的距离控制在合理范围，

　　不会与打印平台的运动行程产生干涉，安装后整体重心贴近铝型材轴线，不会额外增加X轴运动的负载。结构的受力路径经过优化，打印过程中挤出机的往复作用力通过夹座均匀传递到整根铝型材上，避免局部应力集中导致的支架变形，长时间高温作业环境下，结构的形位公差也能保持稳定，不会因为机架振动出现螺栓松动的情况。夹座的边角都做了倒角处理，安装时不会划伤线材或者操作人员的手部，所有锁紧螺栓都采用标准内六角规格，用户使用常规的内六角扳手即可完成拆装调整，无需特殊工具。
