渐开线ZI型蜗轮蜗杆啮合传动结构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:557432
  • 渐开线ZI型蜗轮蜗杆啮合传动结构
  • 渐开线ZI型蜗轮蜗杆啮合传动结构
  • 渐开线ZI型蜗轮蜗杆啮合传动结构

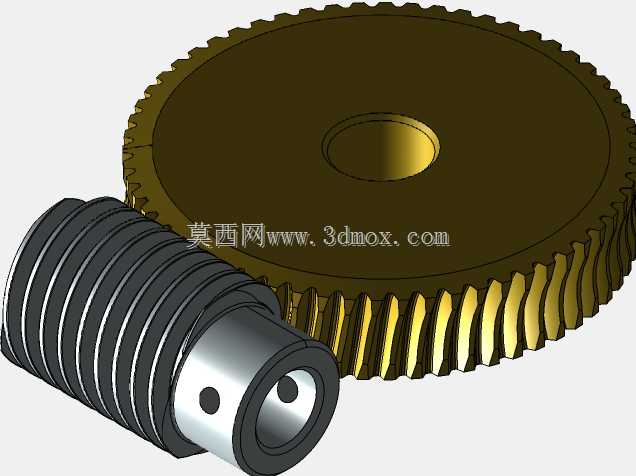

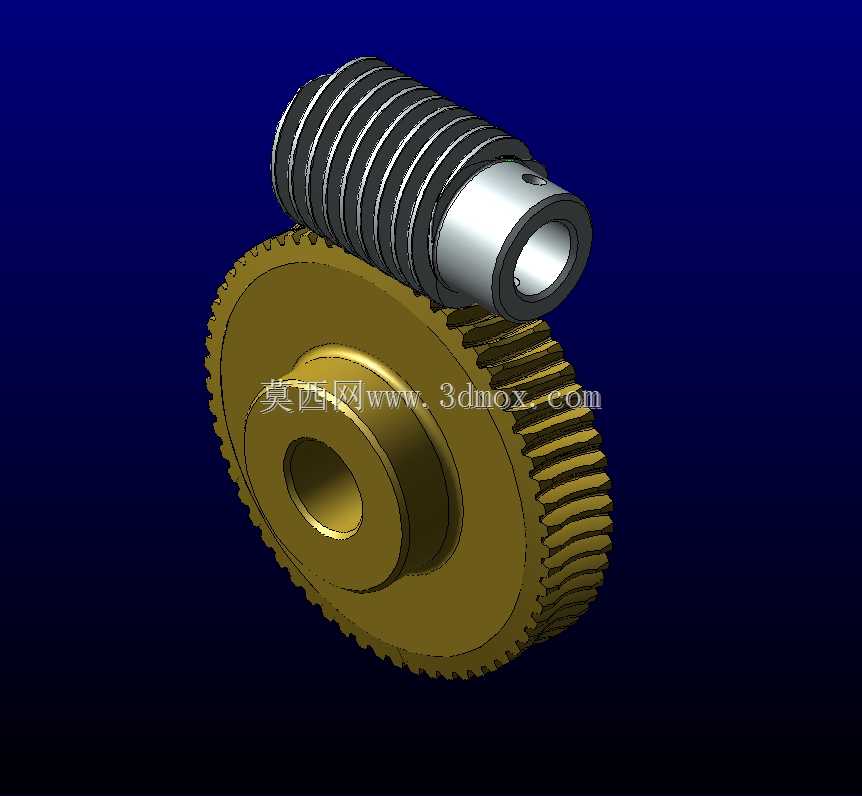

  在中小功率重载传动场景里,这类渐开线ZI型蜗轮组的应用覆盖范围极广,从仪表内部的精密进给机构,到小型输送线的减速单元,再到自动化设备的分度转台动力传递端,都能见到这类结构的身影。它最核心的作用是在交错轴之间传递运动与扭矩,通常两轴空间交错角为90度,相比平行轴齿轮传动,它能在极小的安装空间内实现大传动比,同时啮合过程中多齿同时接触,传动平稳性远优于普通直齿轮,运行时的冲击、振动和噪声都能控制在较低水平,适合对传动平稳性有要求的工位。

  从设计逻辑来看,这套啮合结构采用渐开线ZI型齿廓,蜗杆齿面为渐开螺旋面,加工时可通过直母线砂轮完成磨削,齿形精度更容易控制,齿面接触强度表现优异。设计过程中先基于共轭啮合原理推导齿面接触点分布,确定接触区位置与侧翼点边界,避免啮合过程中出现边缘接触导致的应力集中。齿面法向通过曲面参数偏导求切向量叉乘的方式计算,而非直接从实体模型提取,保证了齿面接触区与侧面的计算精度,后续若需做齿顶圆角拟合,可基于齿面边界做等距偏移处理,虽然圆角生成过程需要逐段拟合边界,但能有效降低齿顶啮合时的应力突变风险。

  从安装边界来看,蜗杆为轴类结构,中心通孔用于穿装传动轴,轴端可通过键连接实现周向固定,安装时需保证蜗杆轴线与蜗轮轴线的空间垂直度,中心距偏差需控制在公差范围内,否则会导致接触区偏移,加剧齿面磨损。蜗轮为盘式结构,中心轮毂孔用于安装输出轴,轮毂端面可作为轴向定位基准,轮缘部分的齿宽覆盖蜗杆啮合的有效长度,安装时需调整轴向位置,保证蜗杆齿面的接触印痕落在蜗轮齿面中部,避免偏载。这类传动结构具备反向自锁特性,当蜗杆导程角小于啮合轮齿间的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法反向驱动,这一特性在起重、升降类设备中可起到安全防护作用,避免负载自行滑落。日常选型时需注意,这类结构的传动效率相对齿轮传动偏低,滑动摩擦占比大,长期运行需做好润滑防护,齿面可采用铜合金搭配钢制蜗杆的材质组合,降低摩擦系数,提升耐磨性能,延长部件使用寿命。
