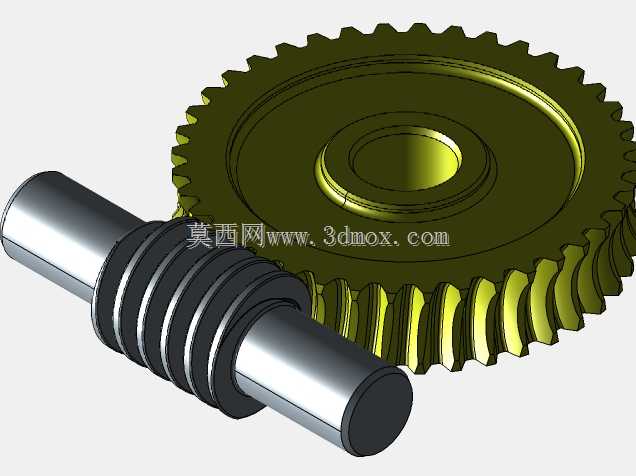

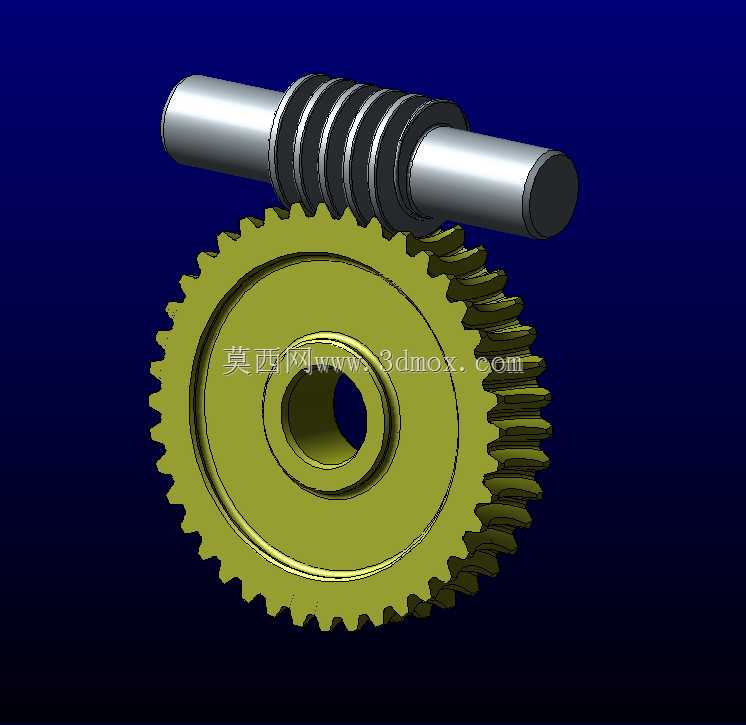

标准阿基米德蜗杆蜗轮传动组件结构

　　阿基米德蜗杆蜗轮传动副是空间交错轴传动场景下应用极广的核心部件，常见交错轴夹角为90度，在各类需要大传动比、低噪音、反向自锁需求的传动链路中承担核心动力传递作用。从实际工程应用来看，这类传动组件常出现在中小型输送设备的进给机构、仪器仪表的微调机构、自动化生产线的分度转台驱动单元，以及部分起重设备的减速锁止机构中，依靠单级传动即可实现10到80的传动比，相比多级圆柱齿轮减速结构，整体占用空间更小，传动平稳性更优，啮合过程中多齿同时接触的特性让其抗冲击载荷能力优于同模数的直齿轮传动副。

　　这套组件的设计围绕阿基米德蜗杆的齿形特性展开，蜗杆轴向截面齿廓为直线，加工时可通过普通车床的直线走刀完成齿形切削，加工门槛低于渐开线蜗杆、法向直廓蜗杆，适配中小批量的加工生产场景。设计过程中首先要匹配蜗轮蜗杆的模数、导程角与蜗轮螺旋角，保证两者螺旋方向一致、角度相等，避免啮合过程中出现卡滞、偏磨问题；蜗轮采用齿圈与轮毂分体的结构逻辑，齿圈部分选用减摩性能优异的铜合金材质，降低啮合摩擦损耗，轮毂部分采用结构钢材质兼顾安装强度与成本控制，蜗杆整体采用合金钢经调质、齿面淬火处理，保证齿面硬度与耐磨性能。

　　从安装边界来看，蜗杆两端预留的轴颈尺寸适配常用深沟球轴承的安装公差，可直接装入标准轴承座完成径向与轴向定位，轴端预留的键槽结构可直接连接联轴器或驱动带轮；蜗轮中心的通孔与键槽尺寸适配常规输出轴的配合公差，安装时需要严格控制蜗杆与蜗轮的中心距误差，以及两轴的轴线交错角误差，中心距偏差过大会导致齿侧间隙过大、传动回差超标，轴线偏斜则会造成齿面接触偏载，加速局部齿面磨损。实际选型过程中，需要核算传动副的额定输入转速、输出扭矩、负载工况的冲击系数，匹配对应的模数与齿宽参数，长期连续运行的工况还需要配套润滑脂或润滑油路设计，避免齿面干摩擦造成胶合失效。这类传动组件的自锁特性在垂直升降类场景中可额外提供安全保障，当蜗杆导程角小于啮合当量摩擦角时，机构无法由蜗轮侧反向驱动蜗杆，可省去额外的制动机构，简化整体设备的结构设计。
