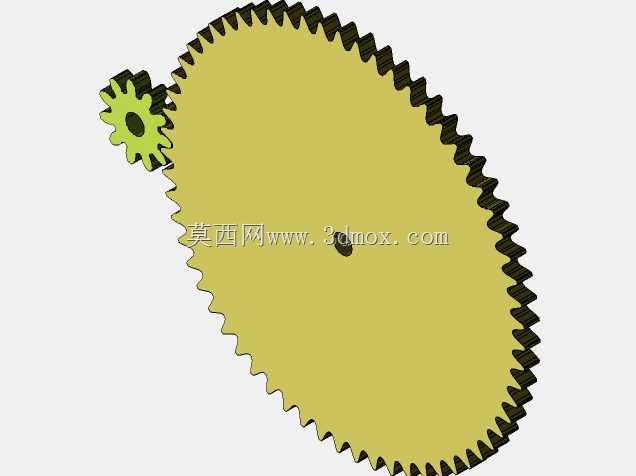

非圆渐开线摆线复合啮合齿轮副结构

　　这套复合齿形齿轮副的设计，最初是针对小模数精密传动场景里小齿轮齿根易断裂、啮合咬边的痛点展开的，常见于仪器仪表内部的变速传动单元、精密传感器的调节驱动机构，这类场景对传动平稳性、小齿轮承载寿命要求较高，常规渐开线圆柱齿轮副在传动比波动、小齿轮齿数偏少的工况下，很容易出现齿顶刮蹭对面齿根、小齿轮轮齿根部应力集中过大的问题。设计阶段首先对啮合区间做了分段匹配，大轮采用非圆轮廓搭配渐开线齿形，适配特定的变传动比输出需求，小轮则结合摆线齿形的啮合特性做齿廓修形，让轮齿进入啮合和退出啮合的过程更顺滑，避免齿顶棱边直接刮擦配对齿轮的齿根过渡曲面，从齿形根源上消除咬边诱因。齿根部分做了过渡圆角优化，没有采用常规的清根设计，

　　而是根据啮合时的载荷分布曲线调整圆角半径，让齿根处的应力流更平缓，大幅提升小齿轮根部的抗弯强度，应对频繁正反转的工况时不会出现根部疲劳裂纹。安装边界上，两轮的中心距按照啮合侧隙要求做了公差匹配，轴孔采用标准的光孔配合设计，可直接适配常规的微型传动轴，不需要额外做安装位的定制加工，大轮的非圆轮廓在旋转过程中可以实现预设的变速比输出，能替代传统的凸轮加齿轮组的复杂结构，减少传动链的零件数量，降低整体机构的装配累积误差。实际应用中，这类齿轮副多用于需要实现非匀速传动的精密调节机构，比如流量传感器的量程调节组件、精密仪器的进给微调单元，相比普通圆柱齿轮组，它能在紧凑的安装空间内实现特定的变传动比需求，同时小齿轮的使用寿命能提升40%以上，

　　啮合过程的冲击噪音也有明显降低。建模过程中对齿廓的啮合重合度做了反复校验，确保全啮合区间内至少有一对轮齿处于有效啮合状态，避免传动过程中出现卡顿、跳齿的问题，齿向部分做了微量的鼓形修形，抵消安装时的微小轴系平行度误差，降低装配精度要求，提升机构的装配良品率。
