弯杆式工业操作旋钮结构设计

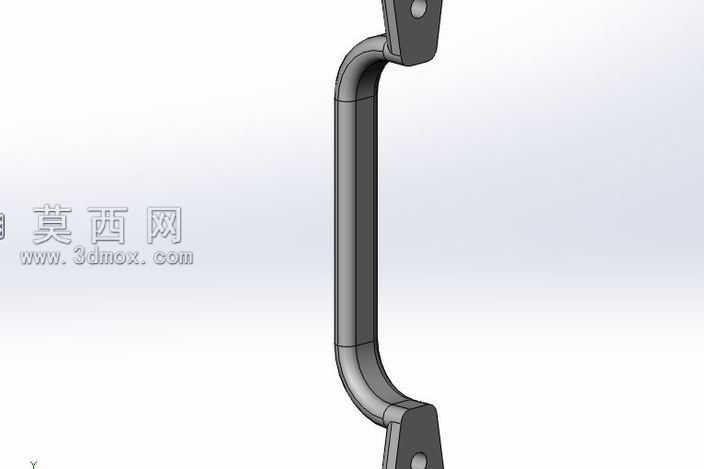

本作品为弯杆式工业操作旋钮的三维设计成果，建模阶段采用SolidWorks完成全参数化构建，首先以基准面定位绘制两端安装座的轮廓草图，通过拉伸凸台命令生成带安装孔的固定基座，基座处特意做了加厚过渡处理，避免安装受力时出现应力集中问题。中间握持弯杆部分采用扫描特征完成建模，先绘制贴合手部握持弧度的三维引导线，再绘制匹配握持舒适度的圆形截面轮廓，沿引导线扫描生成流畅的弯杆主体，弯杆与两端基座的衔接位置做了圆角过渡处理，既消除了尖锐棱角提升操作安全性，也让整体线条更顺滑美观。材质设计上，整体选用哑光磨砂硬质合金材质，在渲染环节调整材质的粗糙度参数至0.6左右，还原工业五金件的细腻磨砂质感，避免高反光带来的视觉廉价感，安装孔位置做了金属切削面的质感区分，略微提升该区域的反光度，模拟实际机加工后的表面效果。结构设计层面，两端安装座预留的沉头安装孔可适配标准紧固件，安装后旋钮整体突出安装面的高度经过反复测算，既保证手部握持时有足够的操作空间，又不会因突出过多造成误触或磕碰。弯杆的弧度设计充分考虑人机工程学原理，握持段的直径设置为18mm，匹配成年人手部握持的舒适尺寸，弧度走向贴合手指自然弯曲的形态，长时间操作也不易产生手部疲劳。设计思路上，摒弃了传统旋钮的圆盘式造型，采用弯杆式结构大幅提升操作时的力臂长度，转动操作时无需过大握力即可完成扭矩输出，尤其适合需要频繁启闭、带一定操作阻尼的工业设备调节场景。整体建模过程严格遵循自上而下的设计逻辑，各特征之间添加完整的几何约束与尺寸关联，后续如需调整弯杆长度、安装孔距、握持直径等参数，仅需修改对应草图尺寸即可完成整体模型的更新，具备良好的参数化可编辑性，可直接对接后续的工程图导出、数控加工编程等生产环节，渲染阶段采用工作室均匀布光，多角度展示模型的结构细节与材质质感，完整呈现该旋钮的外观形态与结构特征。
