航模6S锂电池专用木质承载托盘结构

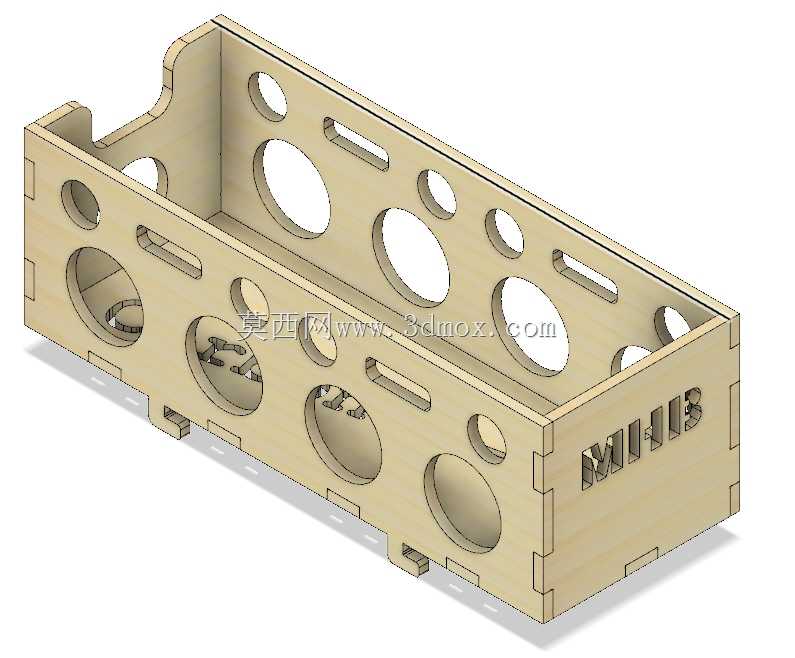

　　这款托盘针对航模领域常用的6S锂聚合物电池包设计，适配Horizon Hobby Carbon Z-Cub机型的电池舱安装需求，核心作用是在航模飞行过程中为电池提供稳定的承载与限位，避免大机动动作下电池移位影响整机重心，甚至碰撞舱内其他电子元器件造成故障。从实际使用场景来看，航模飞行时会产生持续的振动与瞬时的大过载冲击，普通的泡棉固定方式长期使用容易出现松脱，这款托盘采用板式拼接的木质结构，整体为敞口长盒形态，能够完整包裹电池的侧面与底面，限制电池在各个方向的窜动余量。设计时在托盘两侧预留了尼龙粘扣带的安装孔位，每侧设置两个穿装孔，粘扣带穿过孔位后可环绕电池捆扎，配合托盘本身的围边结构，实现双重固定，

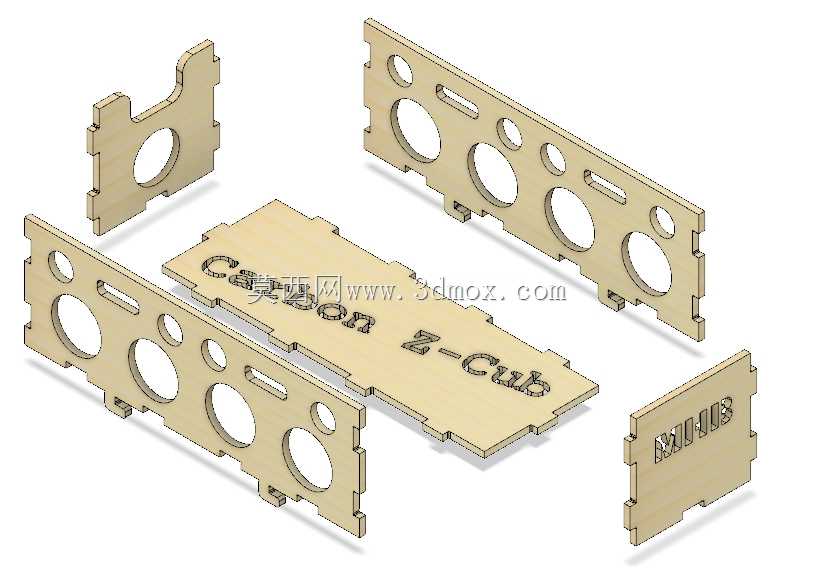

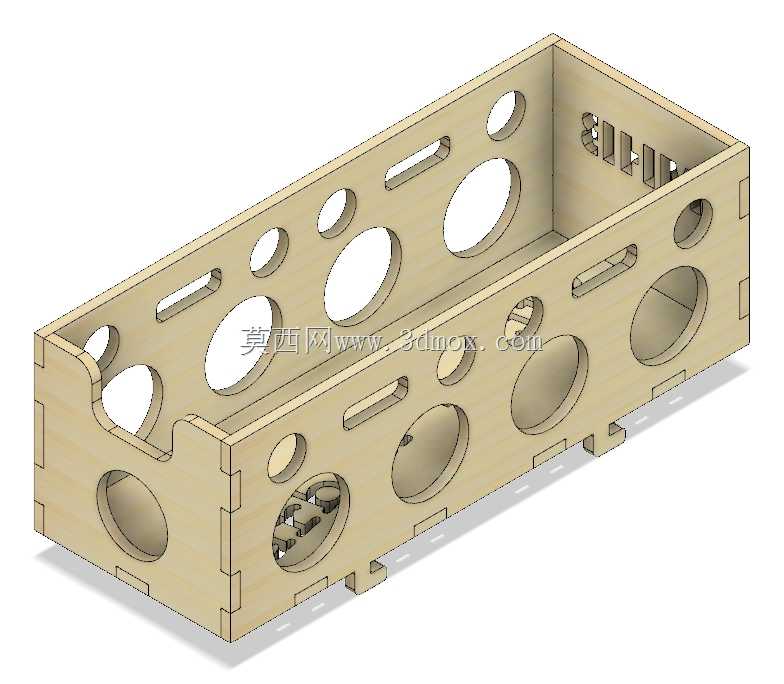

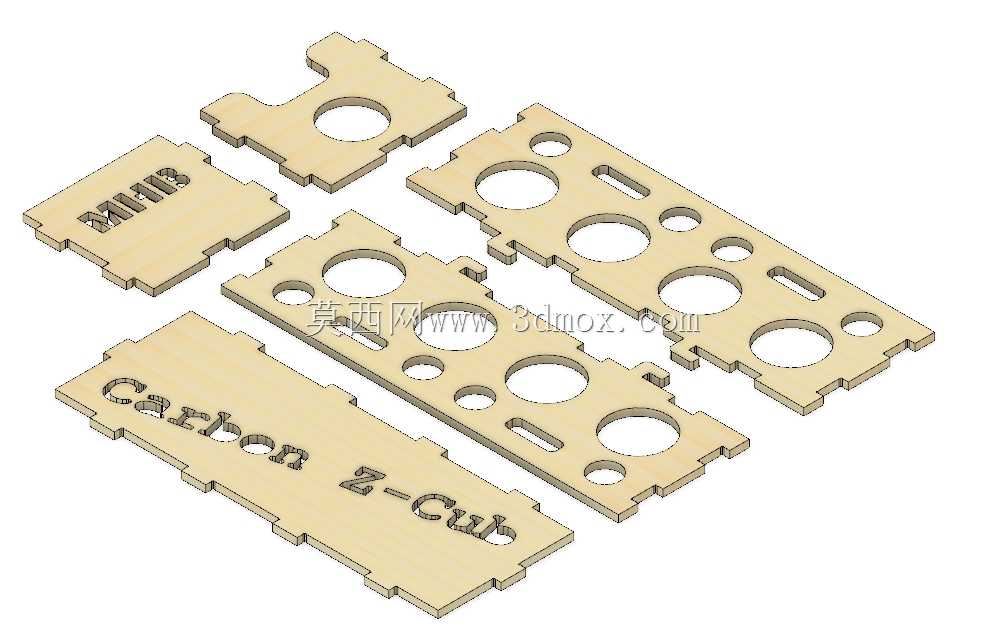

　　即使在3D特技飞行的大过载工况下，也能保证电池位置不发生偏移。托盘前部预留了电缆插座的安装位，能够直接固定电池供电插头的对接端，日常更换电池时无需在狭窄的电池舱内摸索对位，直接将电池推入托盘即可完成插接，大幅提升外场飞行时的电池更换效率。托盘侧壁开设了多组不同直径的圆形开孔与长条形开孔，并非单纯的减重设计——航模大电流放电时锂电池会产生明显热量，这些开孔能够形成贯穿的空气流道，飞行时的迎面气流可穿过开孔直接带走电池表面的热量，降低电池过热鼓包的风险；同时不同尺寸的开孔也兼顾了不同规格电池的散热需求，即使搭载容量略大、尺寸稍长的同规格6S电池，也能保证足够的通风面积。结构上采用常见的薄板榫卯拼接方式，

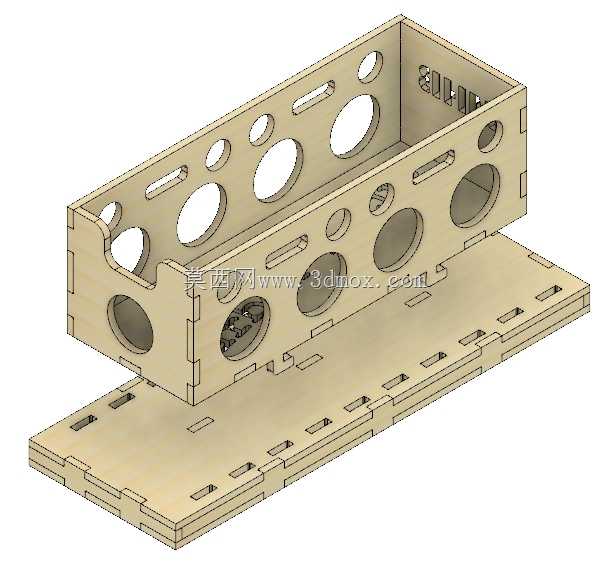

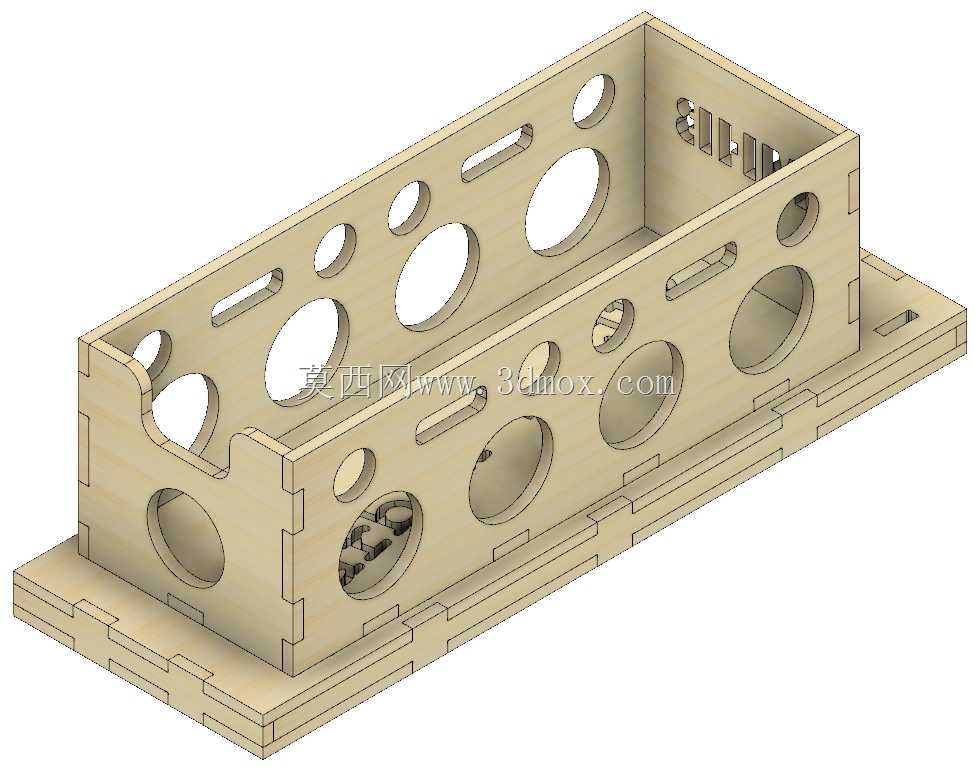

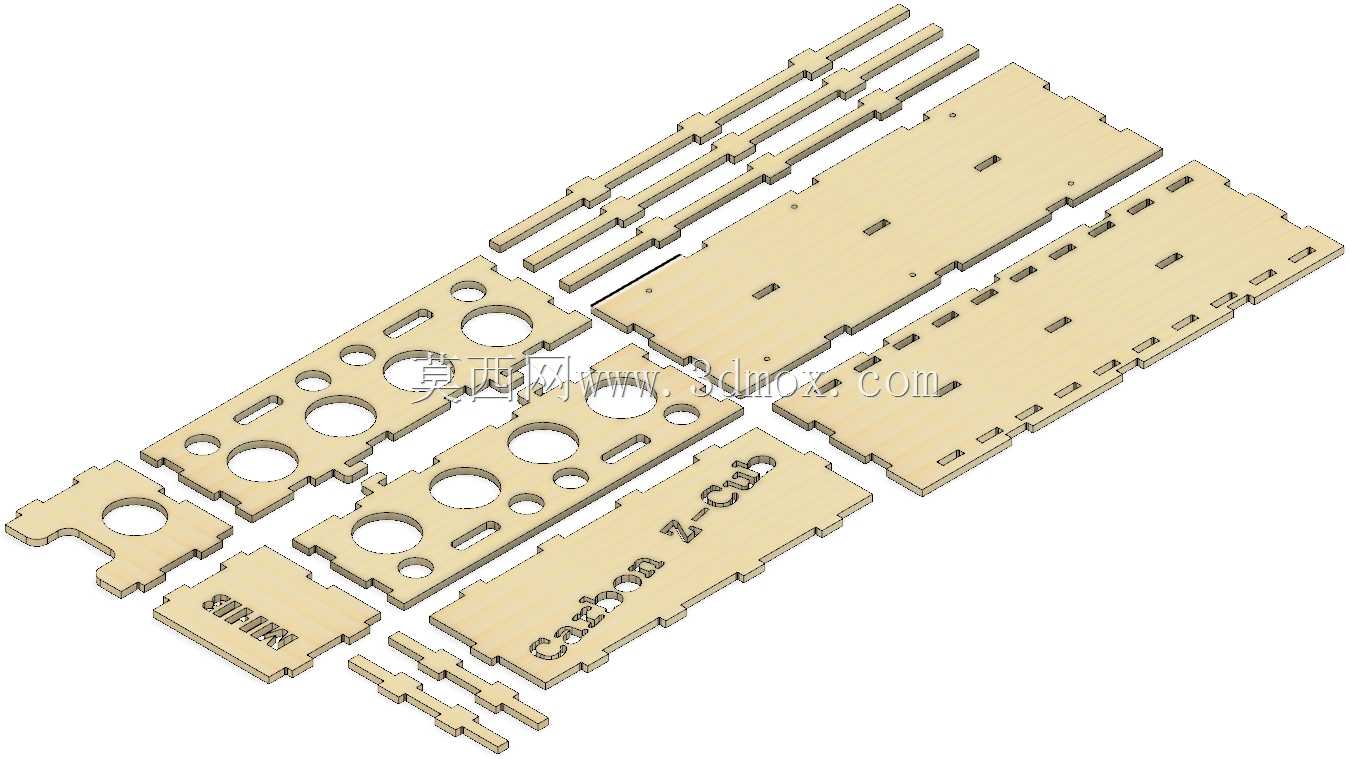

　　所有拼接位置都设计了对应的插榫与卡槽，加工时只需按照图纸切割板材即可完成组装，无需额外的金属连接件，整体重量控制在极低水平，不会给航模带来额外的负载负担。安装边界方面，托盘底部设置了多个凸起的定位卡脚，能够直接卡入航模机身电池舱的预设卡槽内，无需额外打孔即可完成托盘本身的固定，安装拆卸都十分便捷；托盘的内部尺寸完全适配对应型号6S电池的外形，侧壁与电池之间预留了0.5mm左右的间隙，既方便电池推入取出，又不会留下过大的晃动空间。前部的插座安装位与托盘端面齐平，不会突出到电池舱外部影响机身整流，走线时供电线缆可顺着托盘侧壁的长条形开孔排布，避免线缆被电池挤压造成绝缘层破损。
