RC航模用镂空减重式电池承载托架

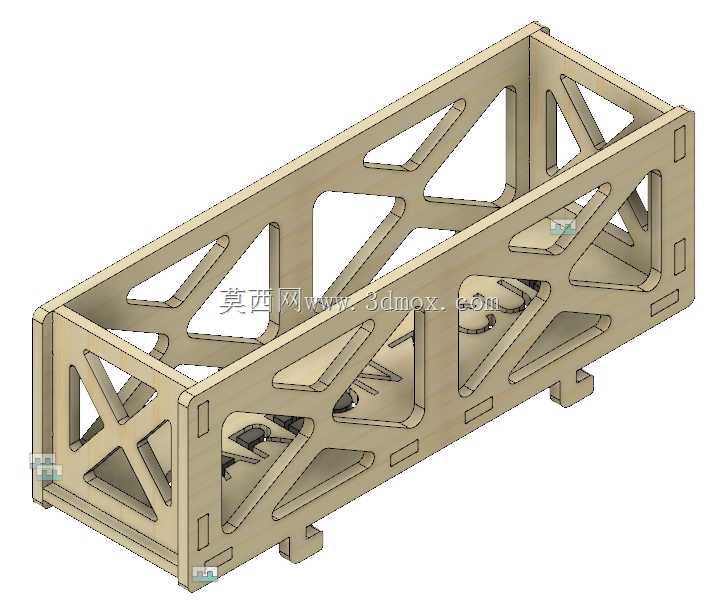

　　这款电池托架是针对Horizon Carbon Z-Cub系列RC模型飞机开发的专用承载构件，主要应用于固定翼航模的动力舱段内部，承担飞行过程中动力电池的定位、固定与载荷传递作用，避免航模在大机动飞行、起降冲击、特技动作过程中电池出现窜动、移位，甚至碰撞机身结构引发的飞行安全问题。从结构设计逻辑来看，整体采用一体化桁架镂空构型，在保证结构刚度与承载能力的前提下，最大化去除非承载区域的材料冗余，有效降低自身结构重量，匹配航模产品对每一克重量都严格控制的设计需求——航模的自重直接影响推重比、续航时长与机动性能冗余，过重的承载构件会直接压缩电池容量的可选择空间，甚至破坏整机的重心配平区间。托架的侧边与底面均采用X型交叉筋布局，

　　这种结构形式可以在薄壁基材的基础上，大幅提升构件的抗扭、抗弯截面模量，应对飞行过程中三个轴向的交变载荷，尤其是特技动作时的侧向过载、俯冲拉起时的纵向冲击，都能通过筋条结构将载荷均匀分散到与机身连接的安装支脚位置，避免局部应力集中导致的结构断裂。托架底部设置的四个凸台式安装支脚，预留了与机身碳纤机架的安装定位边界，支脚的高度经过匹配设计，既可以让托架底部与机架平面留出足够的走线空间，方便电池供电线、平衡充插头的布线梳理，避免线材被挤压破损，也能保证安装后托架的上平面与电池舱盖的间隙符合设计要求，不会出现舱盖无法闭合、或者电池被舱盖压损的问题。托架内部的承载平面设置了多处限位凸点，对应常用规格航模锂电池的外形尺寸公差带，

　　电池装入后可以通过凸点限制横向与纵向的滑动量，配合魔术贴绑带即可完成可靠固定，不需要额外增加复杂的锁止结构，进一步降低结构复杂度与自重。从安装适配性来看，该托架的外形尺寸完全匹配Carbon Z-Cub机型的电池舱内部空间，不会与舱内的舵机、接收机、电调等其他电子设备产生安装干涉，镂空的结构同时也能为电池工作时的散热提供空气流通通道，避免大电流放电时电池热量积聚，提升动力系统的工作稳定性。在结构细节处理上，所有筋条的交接位置都做了小圆角过渡，避免直角位置的应力集中，同时也防止安装过程中尖锐边角划伤电池外皮、或者割伤操作人员的手部，所有外露边缘都做了去毛刺处理，符合航模配件的实际使用需求。
