三通路法兰安装式排气歧管结构设计

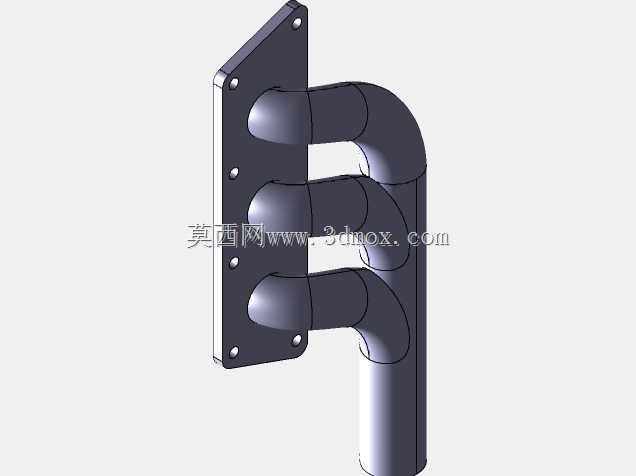

　　这款三通路排气歧管主要适配小排量多缸内燃机的排气端导流需求，常见于通用动力机械、小型工程机械以及改装类内燃机的排气系统布局中，核心作用是将三个独立气缸排出的高温高压废气有序汇集到单根排气主管路内，引导废气顺畅流向后续的三元催化、消音等排气后处理单元，避免各缸排气气流相互干涉造成的排气背压升高问题。从结构设计来看，安装侧采用整块铣削成型的法兰安装板，板面上预留了六个均匀分布的螺栓过孔，安装时可通过螺栓直接贴合固定在发动机缸体的排气侧端面，法兰与缸体接触面可根据密封需求加装金属石墨密封垫，杜绝高温废气泄漏风险。三个进气支路采用等长弯管设计，每段弯管的曲率半径经过反复校核，既保证各缸排气路径长度基本一致，减少排气脉冲的相互干扰，

　　也避免了弯管处曲率过小造成的气流阻力陡增，弯管与法兰、弯管与汇流主管的连接位置均做了圆弧过渡处理，减少应力集中的同时也能降低高速气流冲刷带来的管路共振。汇流端采用渐缩式管路设计，三个支路的气流在汇流腔处逐步汇合后进入垂直向下的主管路，主管路的通径经过流量匹配计算，能够满足三个气缸同时排气时的峰值流量通过需求，不会出现通径不足造成的排气阻滞。安装边界方面，法兰安装板的平面度要求控制在0.1mm以内，保证安装后的密封可靠性，整体管路向外延伸的长度控制在紧凑范围内，不会与发动机周边的启动马达、发电机等附件产生安装干涉，弯管外侧与相邻部件的最小安全间隙预留了15mm以上，避免发动机运行过程中管路热膨胀后与周边部件发生剐蹭。

　　设计过程中针对管路壁厚做了差异化处理，法兰位置厚度较大以保证安装刚性，弯管段壁厚均匀兼顾轻量化与耐高温强度，能够耐受内燃机排气的持续高温工况，同时管路的固有频率经过校核，避开了发动机常用转速区间的振动频率，减少运行过程中的管路抖动与异响问题。
