等速万向传动轴结构设计三维数模

项目分类:通用机械零部件 发布时间:2022-02-22 ID:557647
  • 等速万向传动轴结构设计三维数模
  • 等速万向传动轴结构设计三维数模
  • 等速万向传动轴结构设计三维数模
  • 等速万向传动轴结构设计三维数模
  • 等速万向传动轴结构设计三维数模
  • 等速万向传动轴结构设计三维数模

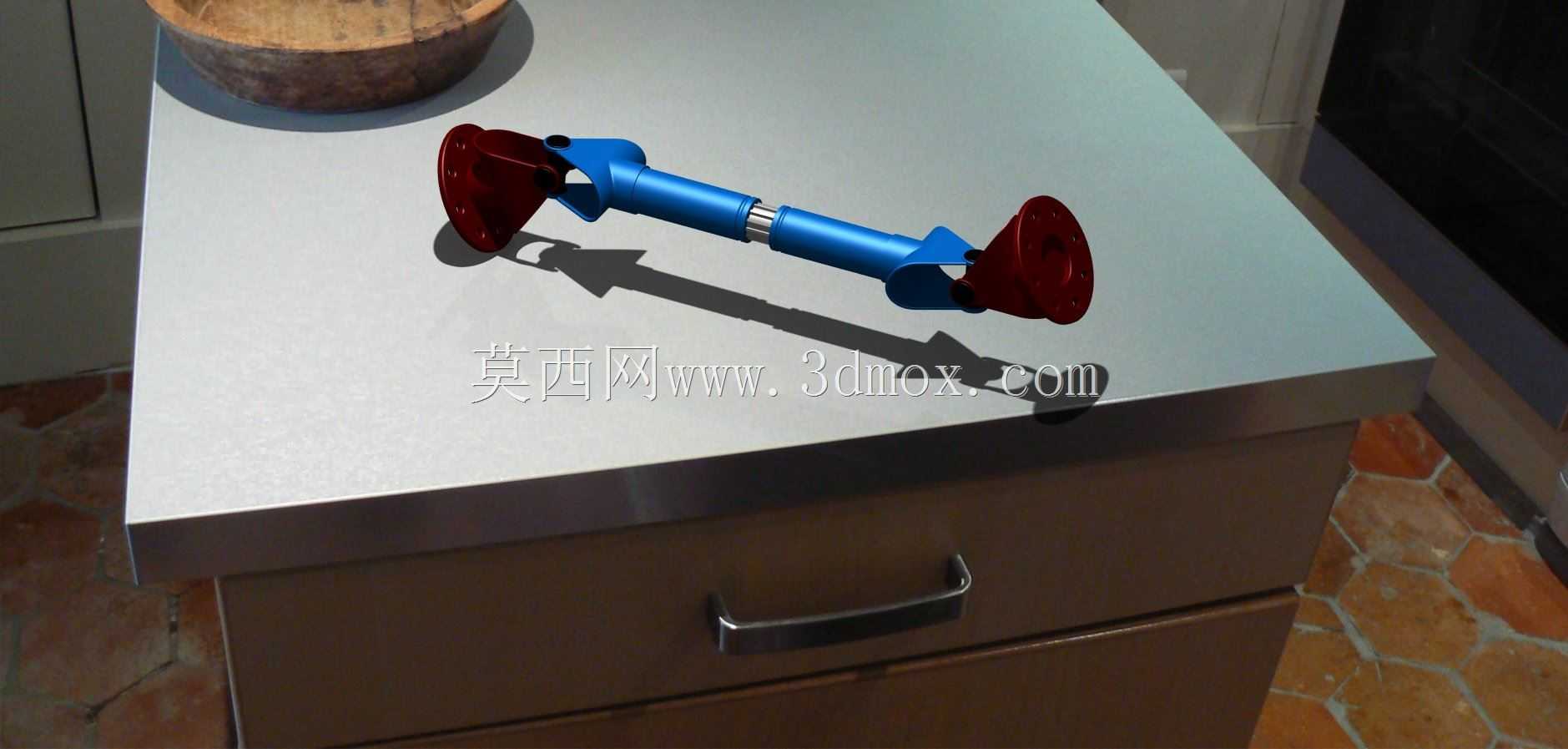

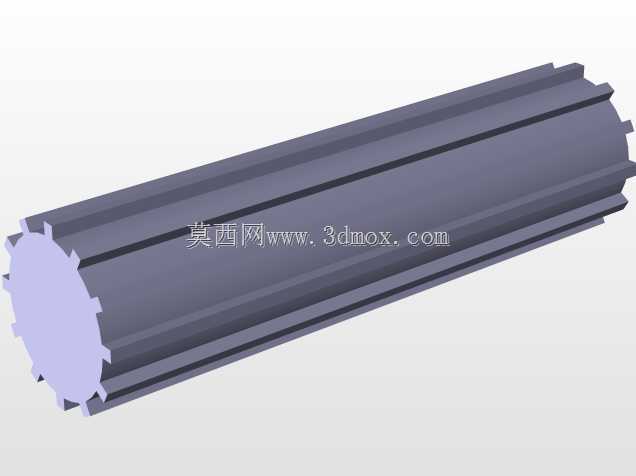

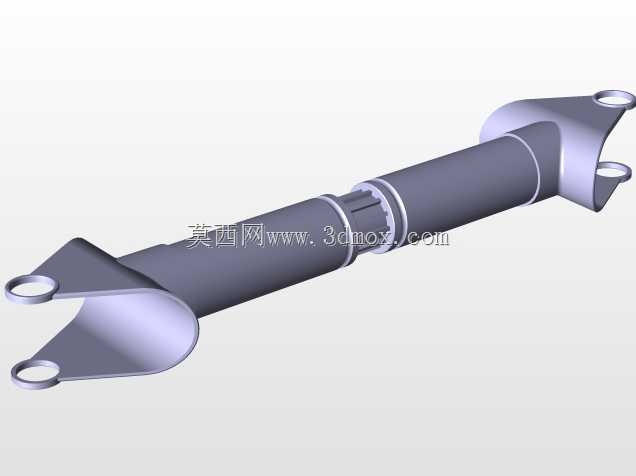

  该万向传动轴的结构设计,核心围绕变角度扭矩传递的实际工况展开,两端采用法兰式连接结构,可直接对接设备端的安装法兰面,无需额外定制转接接头,适配多数工业传动场景的安装接口标准。中间轴段采用分段式设计,预留了轴向伸缩余量,可补偿安装过程中两轴端的轴向尺寸偏差,同时在设备运行产生轴向窜动时,避免轴系出现刚性卡滞或额外附加载荷。两端的十字万向节结构采用对称式布局,单节万向节可实现最大35度的轴间夹角偏转,双节配合使用时可保证输入与输出端的转速等比传递,消除单万向节存在的转速波动问题,适配两轴存在平行偏移或角度偏移的安装场景。

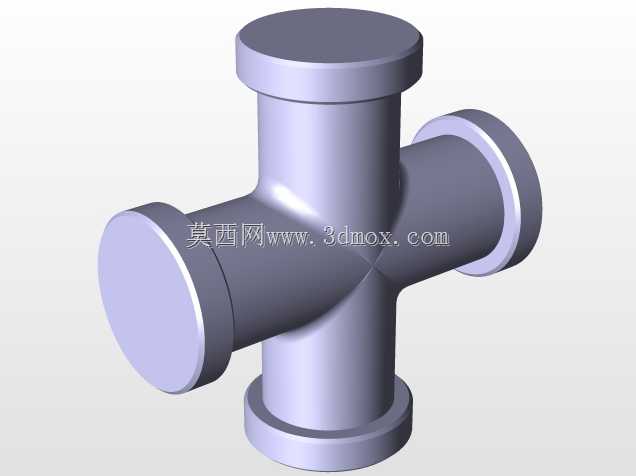

  从实际应用场景来看,这类结构广泛用于机床进给传动系统、中小型输送设备的动力传递单元、农业机具的动力输出端、工业自动化设备的变角度动力传输工位,在两轴无法保证严格同轴的安装条件下,可稳定传递旋转扭矩,避免刚性轴连接时因安装同轴度误差产生的轴承额外磨损、轴系振动超标等问题。设计过程中对万向节的十字轴做了加强处理,十字轴轴颈与节叉的配合面预留了标准轴承的安装位,可配套滚针轴承降低转动摩擦阻力,减少长期运行的磨损量,延长部件的维护周期。

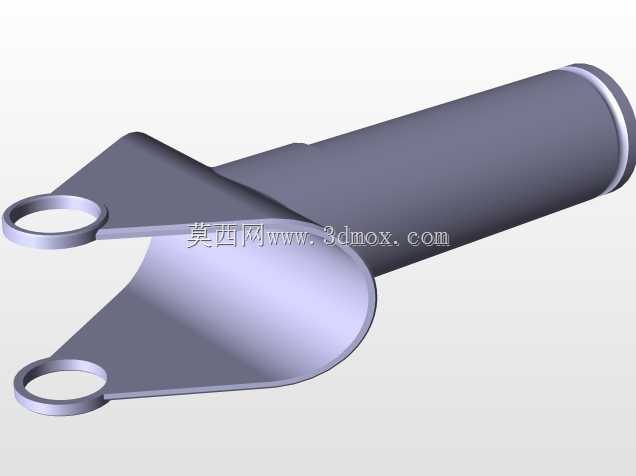

  安装边界方面,两端法兰的连接孔采用圆周均布设计,孔位尺寸符合通用传动法兰的接口标准,安装时无需对配套设备的法兰面做二次加工;轴体的最大回转直径经过校核,在最大偏转角度下不会与周边的设备护罩、机架结构产生运动干涉,中间轴段的外径尺寸统一,方便后期加装轴套、防护罩等附属配件。整体结构做了等强度优化,节叉部位的过渡圆角经过应力校核,可承受额定扭矩下的交变载荷,避免应力集中导致的部件断裂;轴体表面的结构无尖锐凸起,转动过程中不会对周边的布线、管路造成剐蹭,适配工业设备内部紧凑的安装空间。在选型适配时,可根据实际传递的扭矩大小、两轴的最大偏转角度、轴向补偿量需求,直接调整对应轴段的长度与节叉的尺寸参数,无需重新搭建整体结构框架,可大幅缩短同类传动部件的设计周期。
