十字轴式万向传动连接节结构模型

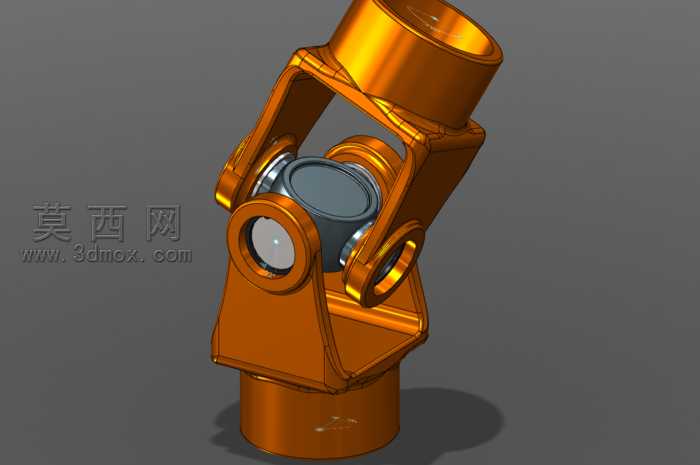

本模型为十字轴式万向传动连接节，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动部件的实际装配逻辑，对每一处结构细节都做了精准还原。模型整体分为上下两个连接轴座、中间十字铰接芯轴、配套轴套三个核心部分，上下轴座采用对称式叉形架体结构，端部设置圆柱形连接接口，接口内壁做了适配传动轴装配的定位结构设计，叉形架的支臂位置预留了十字轴的安装孔位，孔位边缘做了倒角处理，既符合实际加工的工艺要求，也避免了装配过程中的应力集中问题。中间十字轴部分做了轴径的精准匹配，四个轴端分别对应上下叉架的安装孔，轴端与孔位之间设置了轴套结构，模拟实际万向节中的轴承衬套组件，还原铰接转动的运动逻辑。材质渲染阶段，主体金属结构采用暖橙色金属漆材质，调整了金属度与粗糙度参数，模拟工业机械中常用的喷塑合金表面质感，表面添加了细微的颗粒纹理提升真实感，中间十字轴的衬套部分采用深灰色哑光金属材质，与主体橙色形成清晰的视觉区分，能够直观展现不同组件的装配关系。渲染过程中采用三点布光方案，主光源从侧上方打亮模型主体结构，勾勒出叉形架的轮廓线条与曲面转折，辅助光源补充暗部细节避免结构死黑，底部添加柔和的接触阴影，让模型呈现出扎实的落地感，背景采用中性深灰色，突出模型本身的结构特征。设计思路上以还原通用型万向节的核心传动功能为核心，简化了非核心的密封件、紧固件等细碎结构，保留了万向节实现变角度扭矩传递的核心铰接结构，能够清晰展现两个连接轴之间可在一定角度范围内相对转动的工作原理，模型的各部件之间保留了合理的装配间隙，符合实际机械装配的公差要求，既可以作为机械原理教学的演示模型，也能够为同类型传动部件的结构设计提供参考，整体结构规整，曲面过渡流畅，没有出现破面、重叠面等建模问题，各部件的比例关系完全符合实际工业产品的尺寸规范。
