传感器配套安装用长型吊耳结构设计

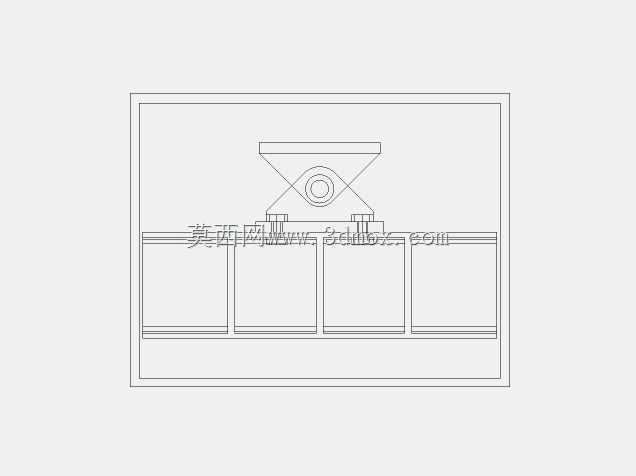

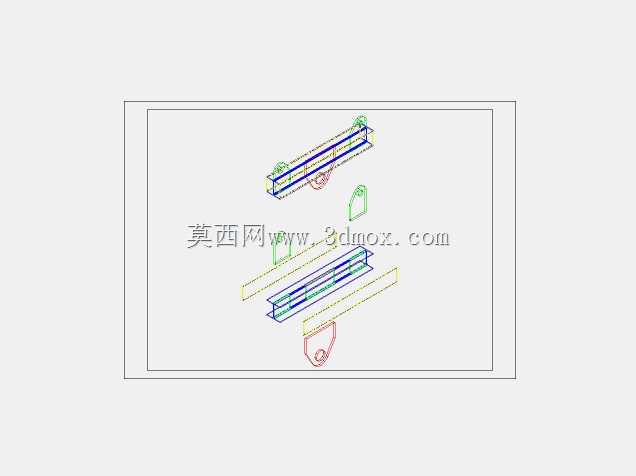

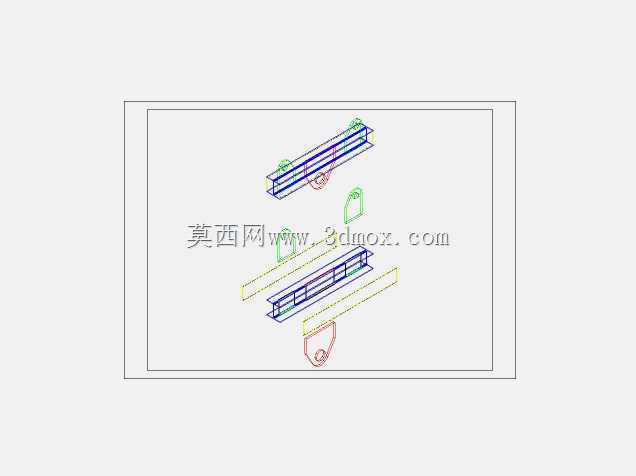

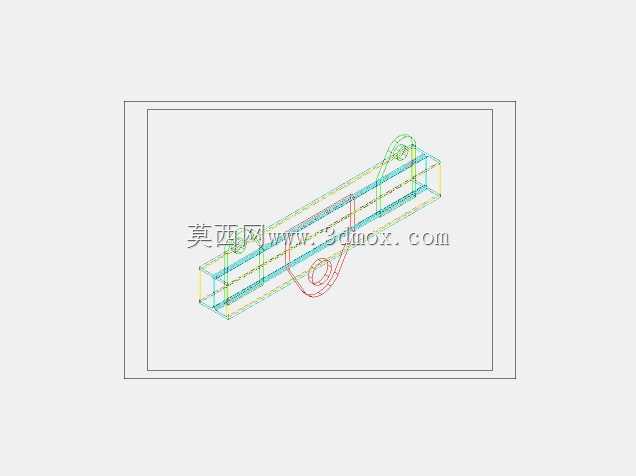

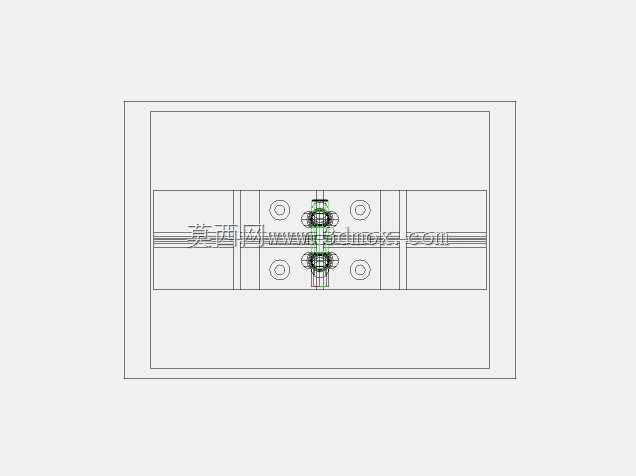

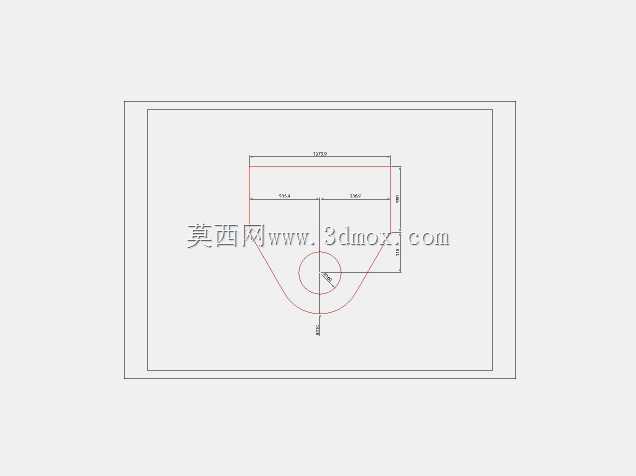

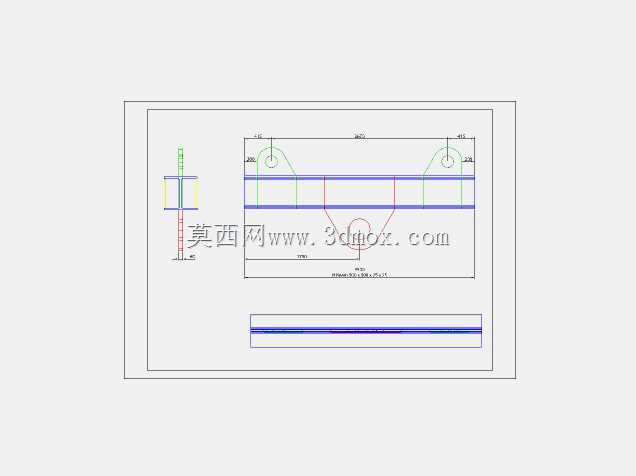

　　这类长型吊耳结构，常配套应用在工业传感器的安装固定与吊装移位场景中，不少户外布设的大型检测传感器、生产线旁的长距检测传感单元，自身安装位置偏高，后期运维、初始布设都需要可靠的吊装受力点，这类吊耳就是为适配这类长条形传感设备的安装需求设计的。从结构设计逻辑来看，整体采用长条形基座搭配环形吊环的组合形式，长基座的设计是为了匹配传感器壳体的长条形安装面，相比单点式吊耳，更长的贴合面可以分散吊装时的局部压应力，避免吊装过程中应力集中损伤传感器的薄壁壳体，吊环部分做了圆弧过渡处理，没有尖锐的应力集中棱角，不管是穿入吊装钢丝绳还是搭配卸扣使用，都能顺畅贴合索具，减少索具的磨损。在安装边界上，长基座上预留了多组安装孔位，

　　孔位间距匹配常规工业传感器壳体上的标准安装螺孔间距，安装时不需要额外在传感器壳体上打孔攻丝，直接通过螺栓就能完成吊耳与传感器本体的刚性连接，吊环的内孔尺寸适配常规规格的卸扣与吊装钢丝绳，能够满足中小型工业传感器的吊装承重需求，不会出现吊环过小索具无法穿入、或是吊环过大导致吊装过程中传感器晃动幅度过大的问题。实际使用中，这类吊耳除了初始安装时的吊装移位作用，在部分需要悬空布设的传感器场景下，还可以作为长期的悬挂受力点，比如高架生产线上的对射式传感器、户外环境监测站的外露传感单元，都可以通过这类吊耳配合固定索具完成悬空安装，不需要额外搭建复杂的安装支架。设计过程中特意将基座与吊环的连接位置做了加厚处理，这个位置是整个构件的受力薄弱点，

　　加厚处理后可以承受吊装时的斜向拉力，即便吊装过程中索具受力方向与吊耳轴线存在一定角度偏差，也不会出现连接位置断裂的问题，基座的贴合面做了平面度处理，安装后能与传感器壳体表面完全贴合，不会出现局部间隙导致安装后松动的问题，整体结构没有多余的冗余设计，在满足承重需求的前提下尽可能控制构件自重，不会给传感器本体增加过多额外负载。
