汽车吊配合管线拆除作业工装结构设计

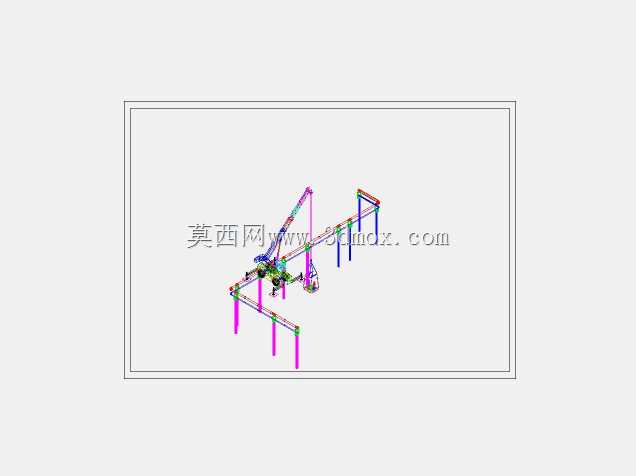

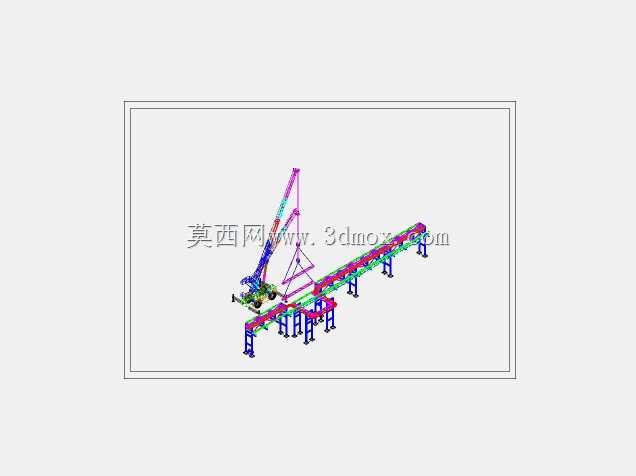

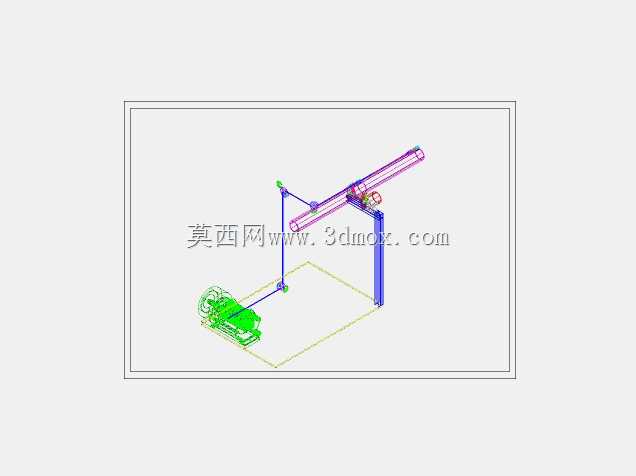

　　这套三维结构完整还原了厂区老旧管线拆除作业的配套工装与起重设备协同布局，核心解决长距离架空管线拆除过程中，分段吊卸、临时支撑、作业面防护的实际工程痛点。在化工园区、老旧厂区技改、市政管廊改造这类现场作业场景里，架空管线往往跨度大、自身重量分布不均，直接用起重机吊卸容易出现管线弯折、吊点滑脱的问题，这套结构在设计时就把长节段管线的临时支撑体系和吊具适配性放在首位。支撑部分采用模块化支架设计，单组支架的立柱高度可根据现场管线的实际架设高度做±300mm的调节，支架顶部的托辊采用包胶处理，避免吊卸过程中管线外防腐层被剐蹭破损，相邻支架的间距控制在2.5m，刚好匹配常规6m一节的工业管线分段支撑需求，

　　安装时支架底部的脚座预留了膨胀螺栓固定孔，可直接固定在硬化混凝土地面，也可搭配配重块在未硬化的临时作业面使用，整套支撑体系的单侧承重阈值可达1.2t，能覆盖绝大多数工业给排水、工艺物料管线的拆除承重需求。起重端采用汽车吊配套定制平衡吊梁的结构，吊梁上设置了4个可调节吊点，吊点间距可根据待拆除管线的长度、重心位置灵活调整，避免单吊点起吊时管线出现过大挠曲变形，吊梁下方配套的柔性吊带额定载荷为2t，和支架的承重能力做了冗余匹配，防止局部过载。设计过程中特意规避了吊臂作业半径和支架体系的干涉问题，汽车吊的支腿展开边界距离最外侧支架预留了1.8m的安全操作距离，作业人员可在支架两侧的通道完成管线解绑、分段切割的操作，

　　不需要进入吊物下方的危险区域。整套结构的外形尺寸按照常规厂区道路的通行宽度做了适配，支架拆解后单根构件长度不超过2m，可通过普通货运车辆转运，现场组装不需要大型辅助设备，两名作业人员配合即可完成单组支架的搭建，相比传统的脚手架临时支撑方案，搭拆效率能提升60%以上，同时吊梁和支架的连接部位做了防脱限位设计，即使起吊过程中出现小幅晃动，管线也不会从支撑托辊上滑落，大幅降低拆除作业的安全风险。
