柴油机传动用多槽钢制滑轮结构

　　这款多槽滑轮主要适配昌发DF/195至L32系列柴油机的皮带传动系统，在小型农用机械、小型发电机组、内河小型作业船的动力传输场景中承担核心传动角色，日常作业中负责将柴油机输出轴的动力通过三角皮带传递给发电机、冷却水泵等附属部件，是柴油机附属系统稳定运行的关键受力零件。从结构设计来看，该滑轮采用多道平行环槽的结构，环槽的截面角度完全匹配标准三角带的楔角，能够保证皮带嵌入后与槽壁充分接触，避免传动过程中出现打滑、皮带偏磨的问题，同时多槽设计可以同时驱动多个附属部件，减少动力输出端的滑轮布置数量，压缩柴油机前端的安装空间。设计过程中，滑轮的轮缘厚度、槽间筋宽都经过受力校核，能够承受柴油机额定转速下的皮带张紧力与离心力，不会出现轮缘开裂、

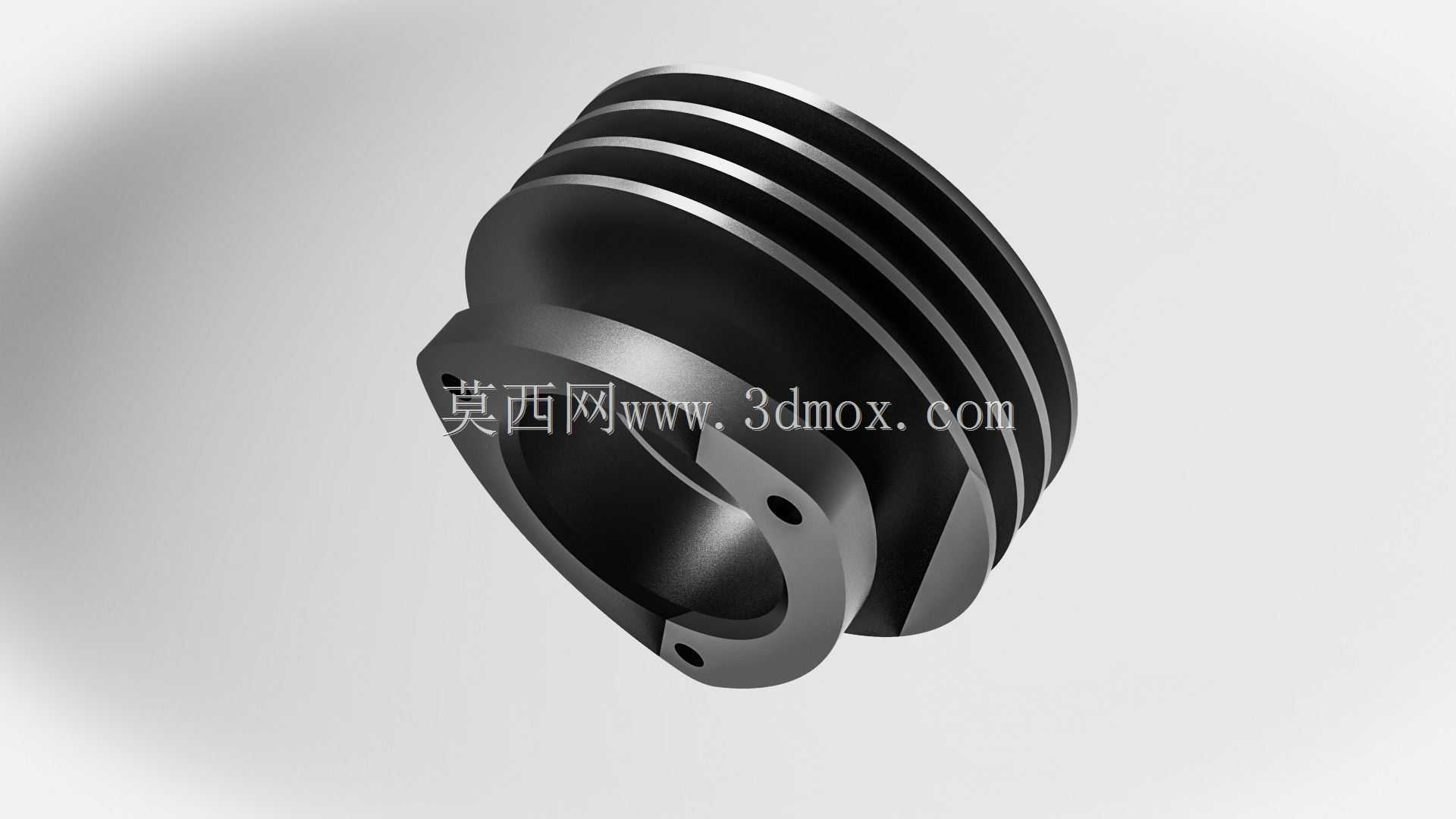

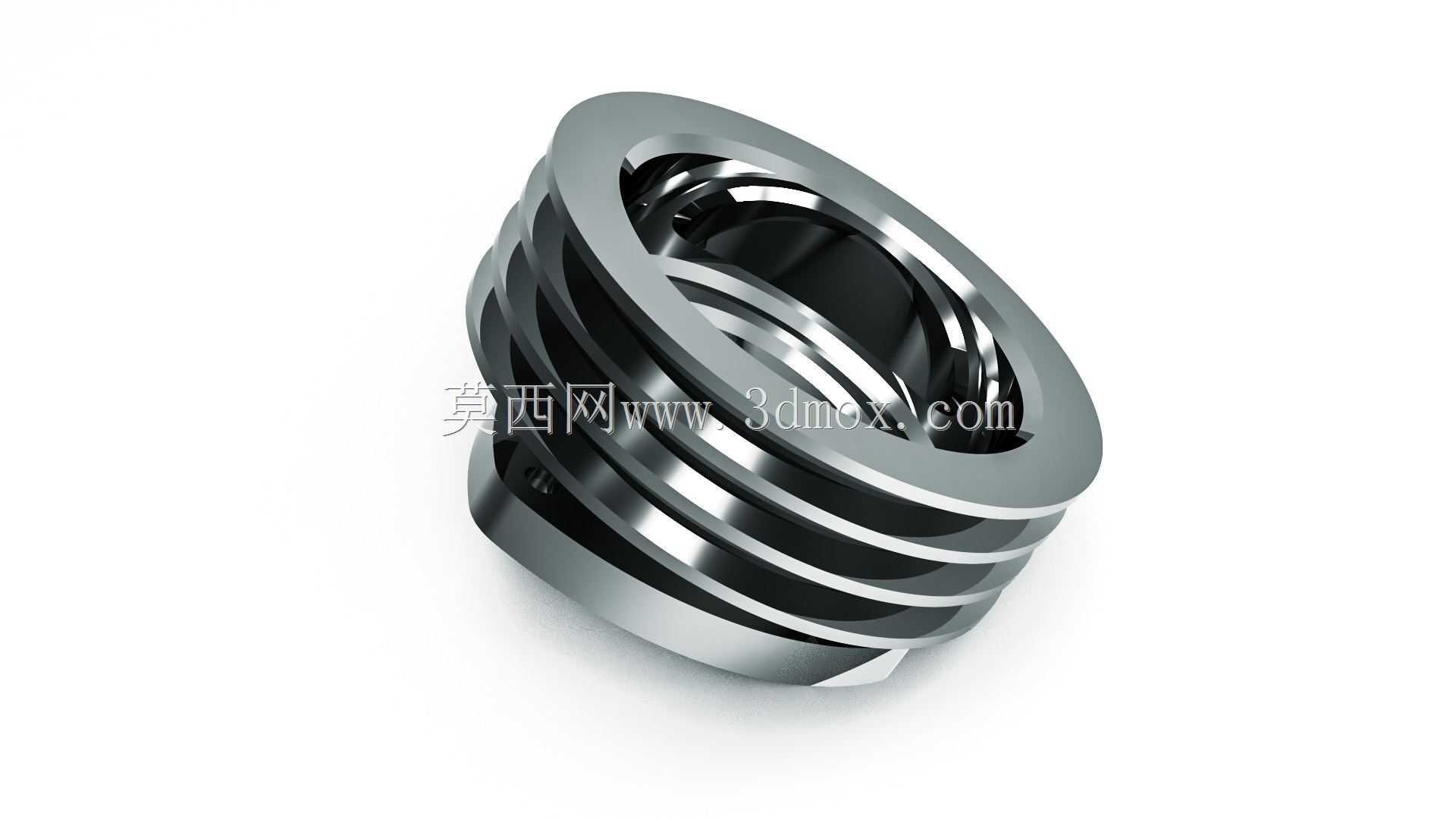

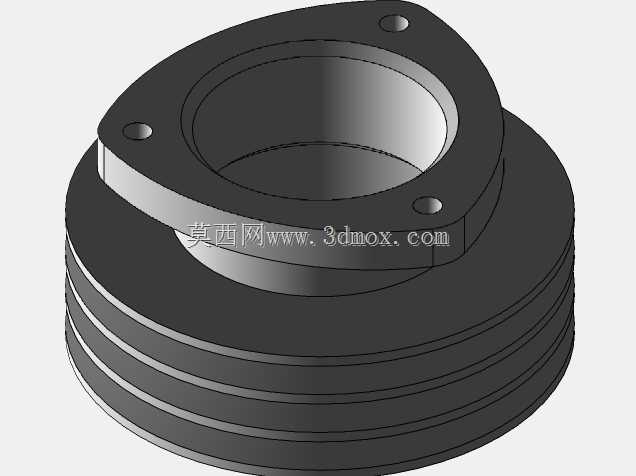

　　槽筋变形的问题；内孔与轴的配合采用过渡配合设计，搭配键槽传递扭矩，保证运转过程中不会出现滑轮与轴的相对窜动，同时也方便后期维护时的拆卸更换。从安装边界来看，该滑轮的轴向宽度控制在适配单缸柴油机前端安装空间的范围内，安装后不会与柴油机前端的齿轮室盖、启动马达部件产生运动干涉，径向尺寸经过匹配计算，能够保证皮带传动比符合柴油机冷却系统、充电系统的额定转速要求，避免出现水泵转速过低导致散热不足、发电机转速过低导致充电电压不足的问题。滑轮的整体采用回转体结构，建模过程中通过旋转特征生成基础基体，再通过切除特征生成多道环槽，最后对槽壁、轮缘边缘做倒角处理，去除加工锐边，避免安装过程中划伤操作人员，同时也能减少皮带运转过程中的边缘磨损。

　　实际使用中，该滑轮的动平衡精度满足小型柴油机高速运转的要求，额定转速下不会出现明显的径向跳动，能够有效降低皮带的抖动幅度，延长三角皮带的使用寿命，减少设备日常维护的配件更换频率。在传动系统布置时，该滑轮的槽位对齐精度经过设计优化，安装后只需保证皮带张紧度在合理区间，即可保证各条皮带的受力均匀，避免单根皮带过载过早失效。
