手推式滚轮单行农用播种设备结构

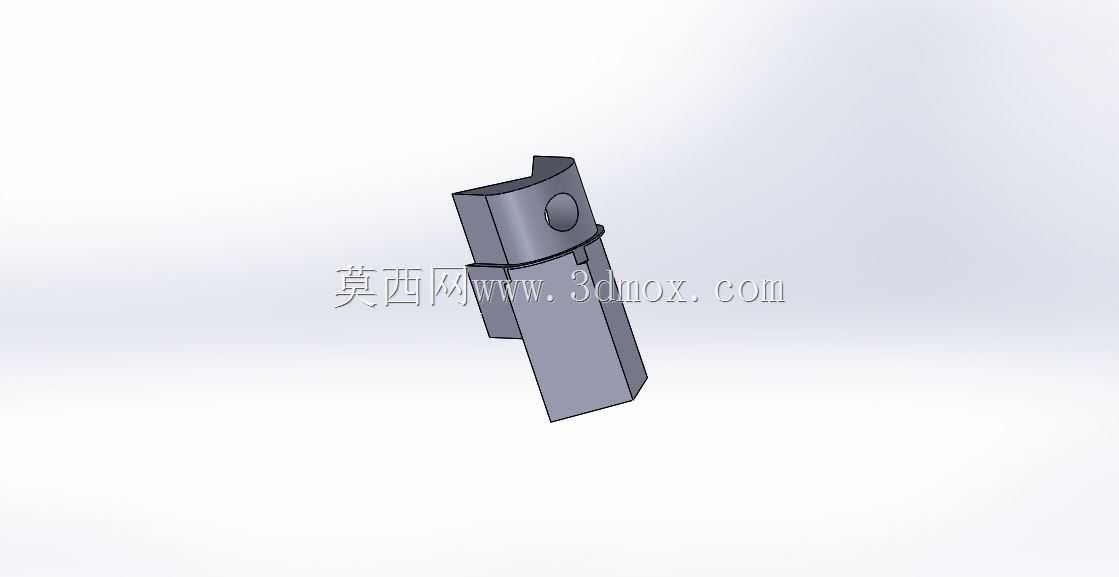

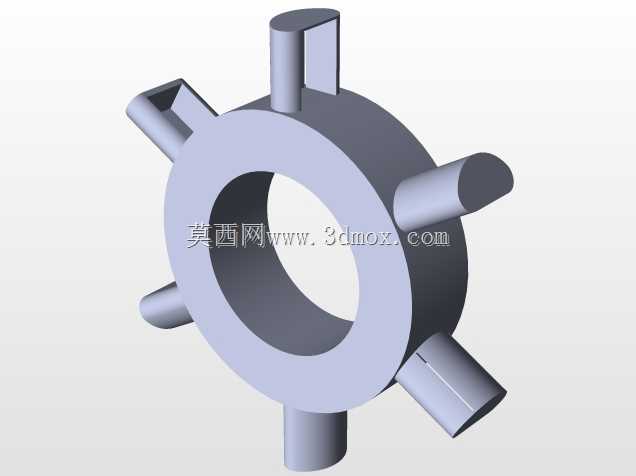

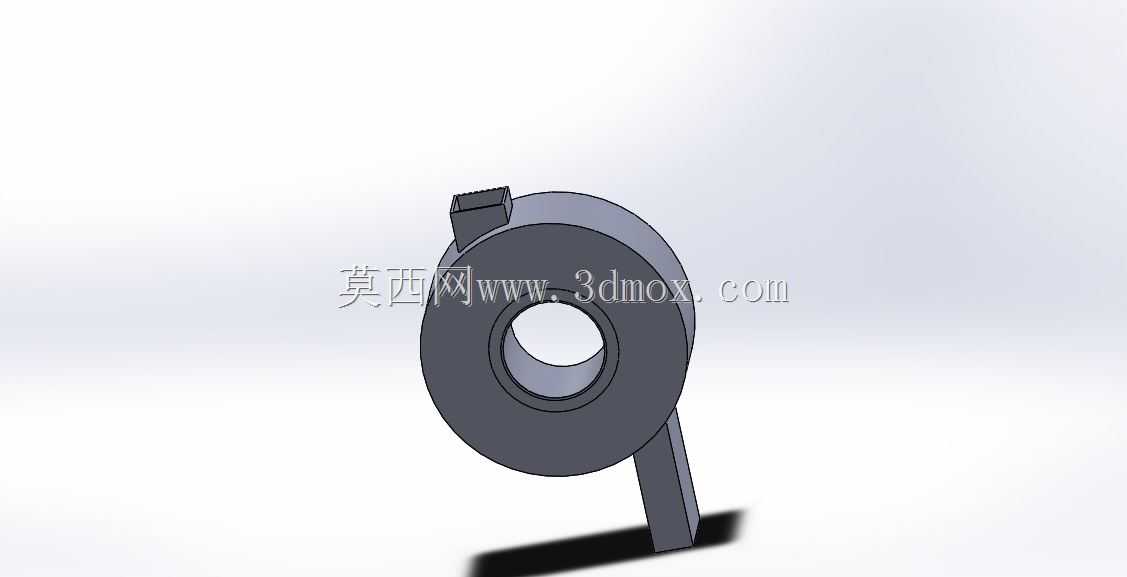

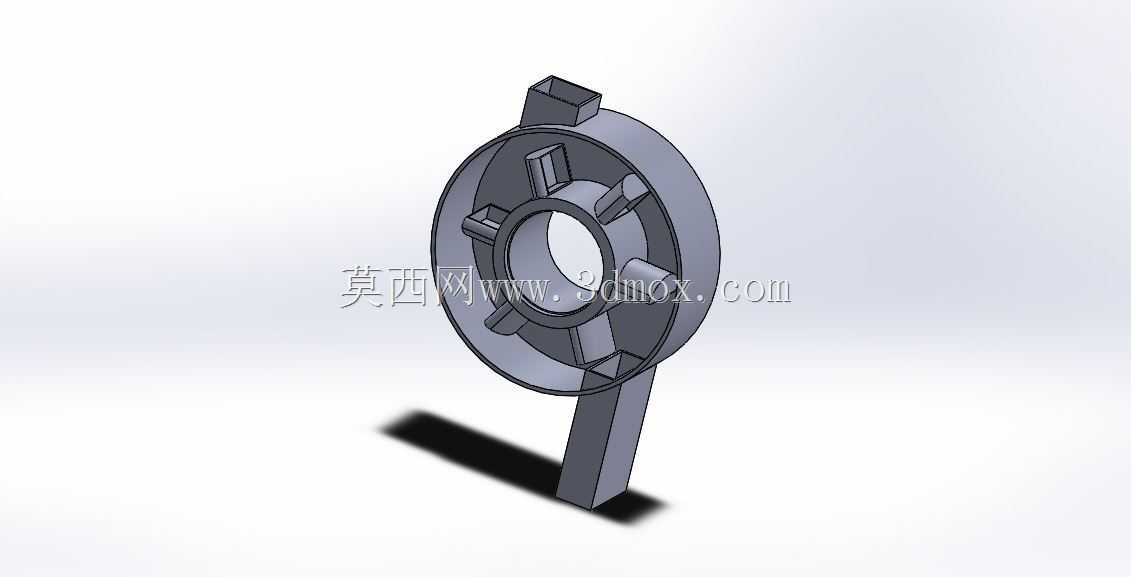

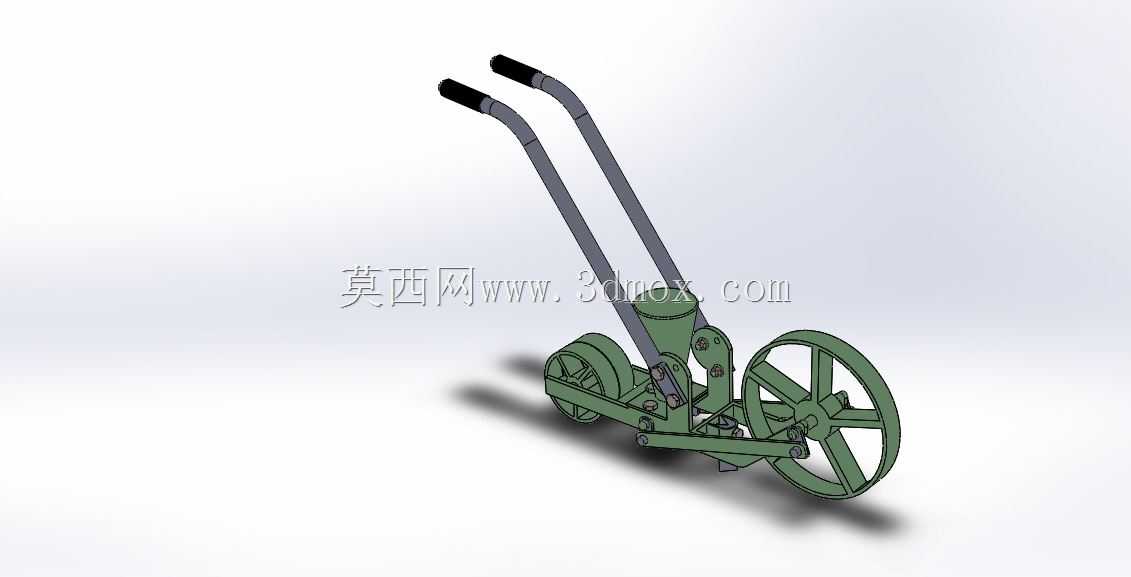

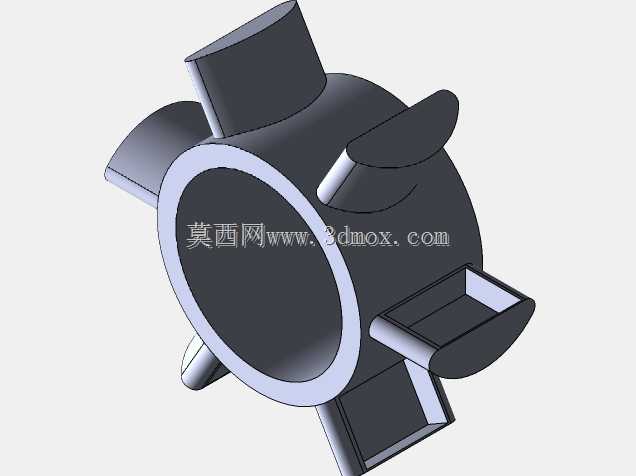

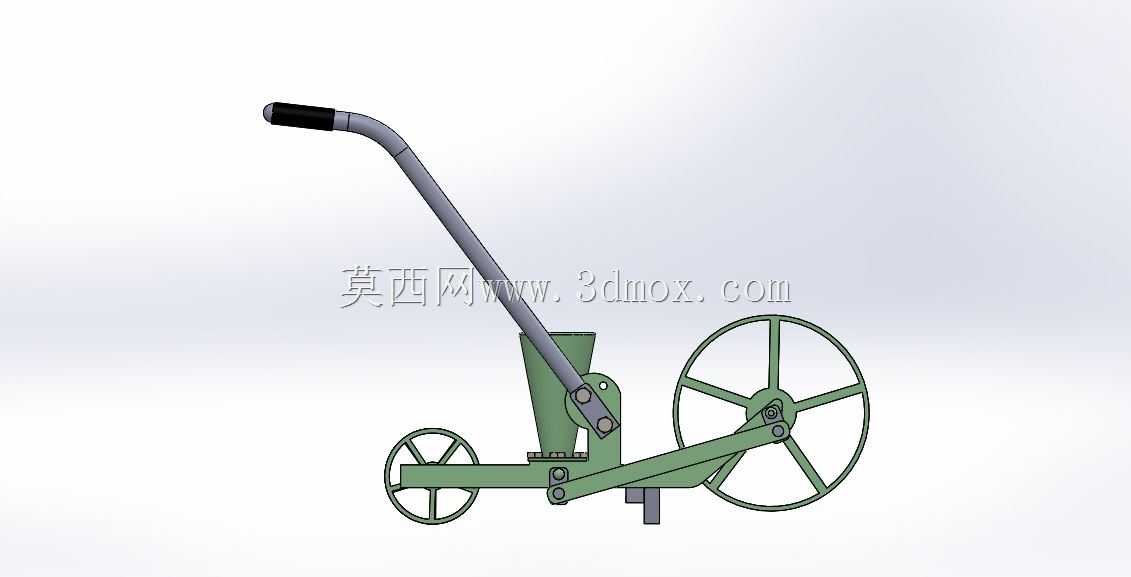

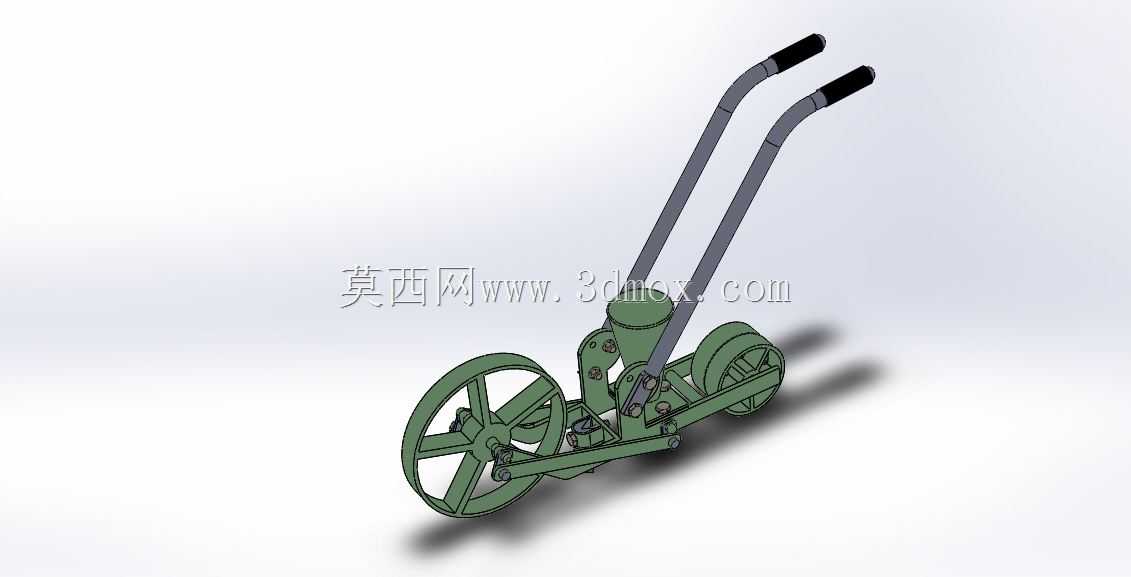

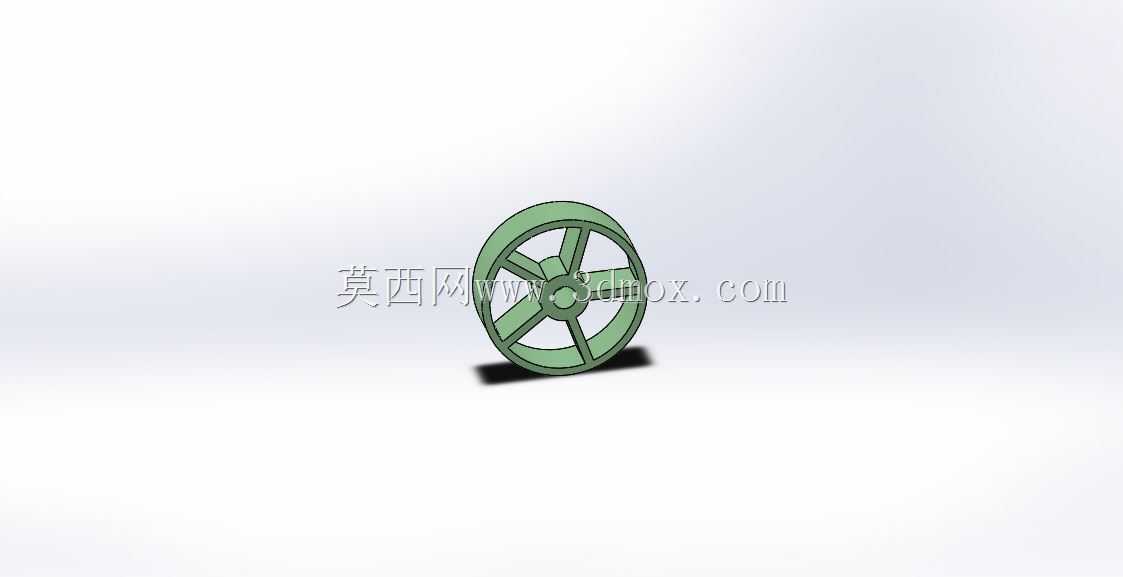

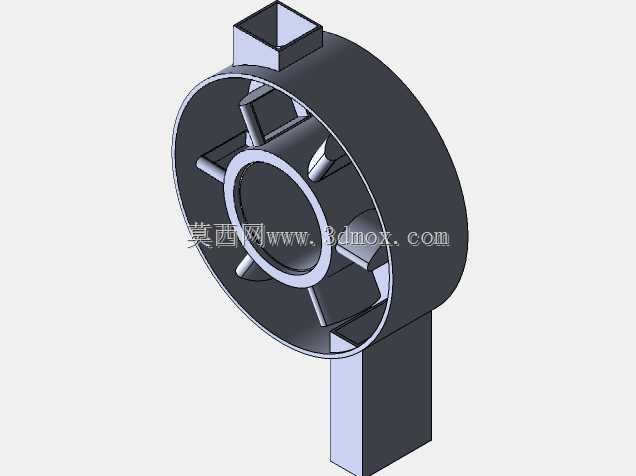

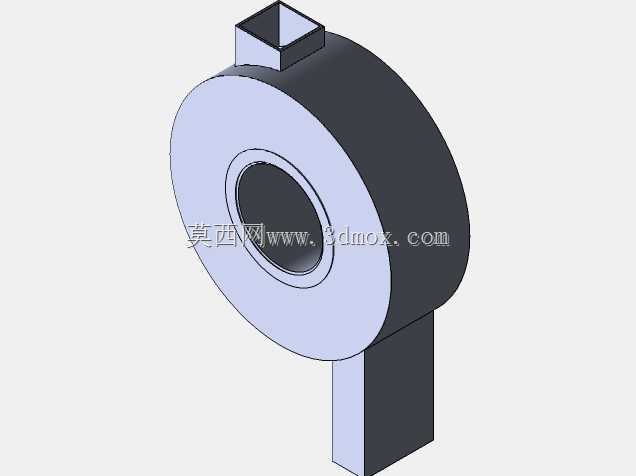

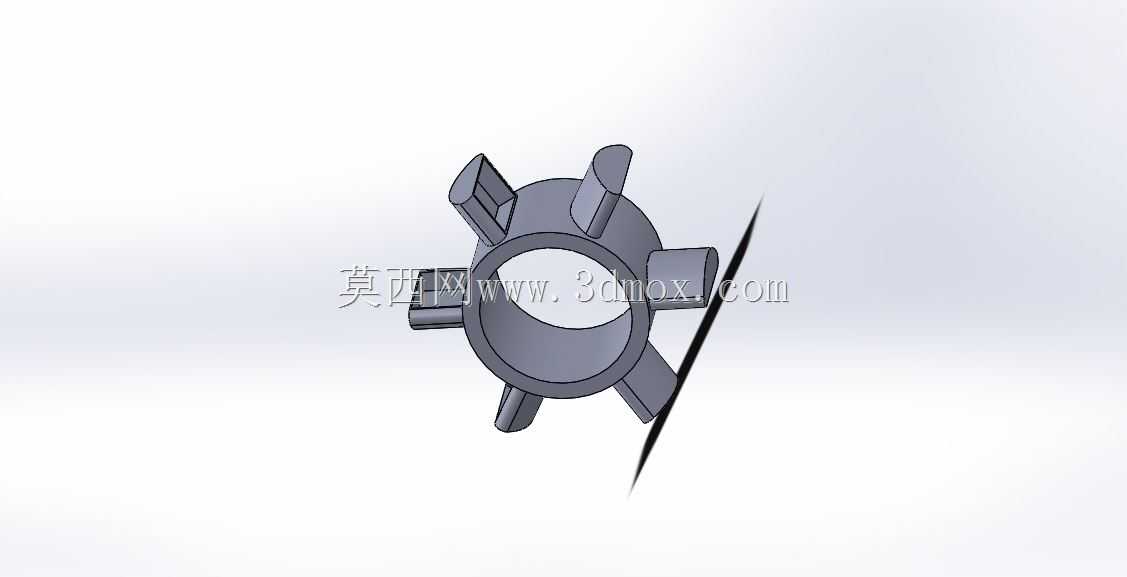

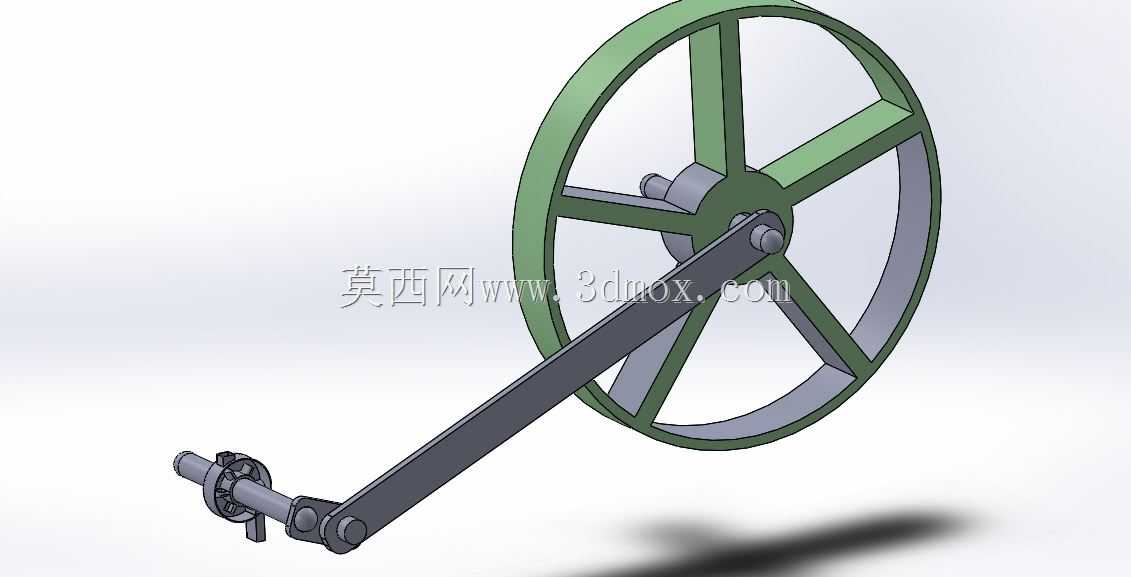

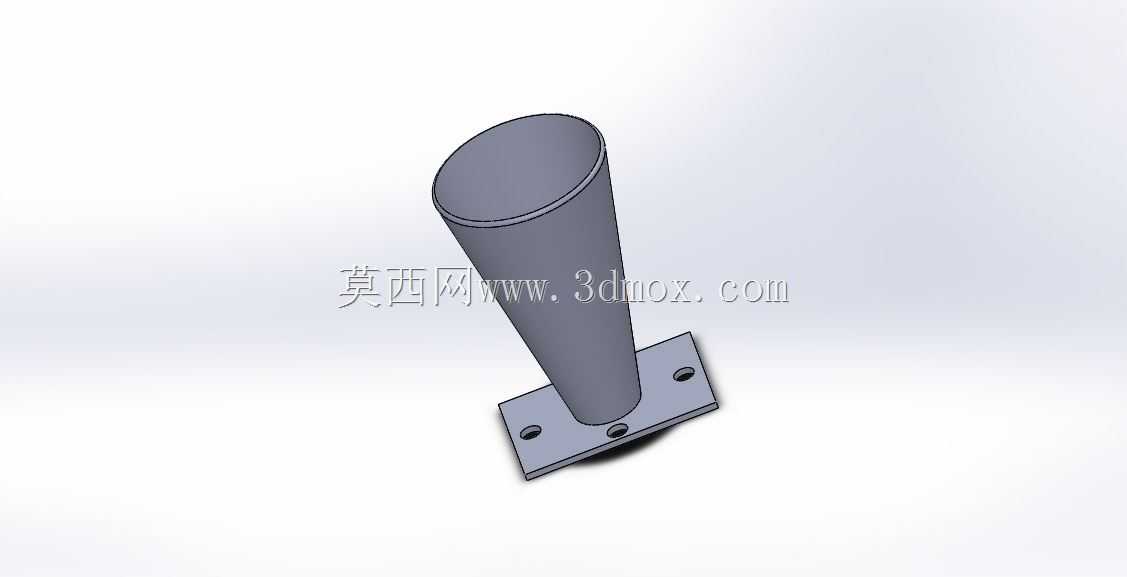

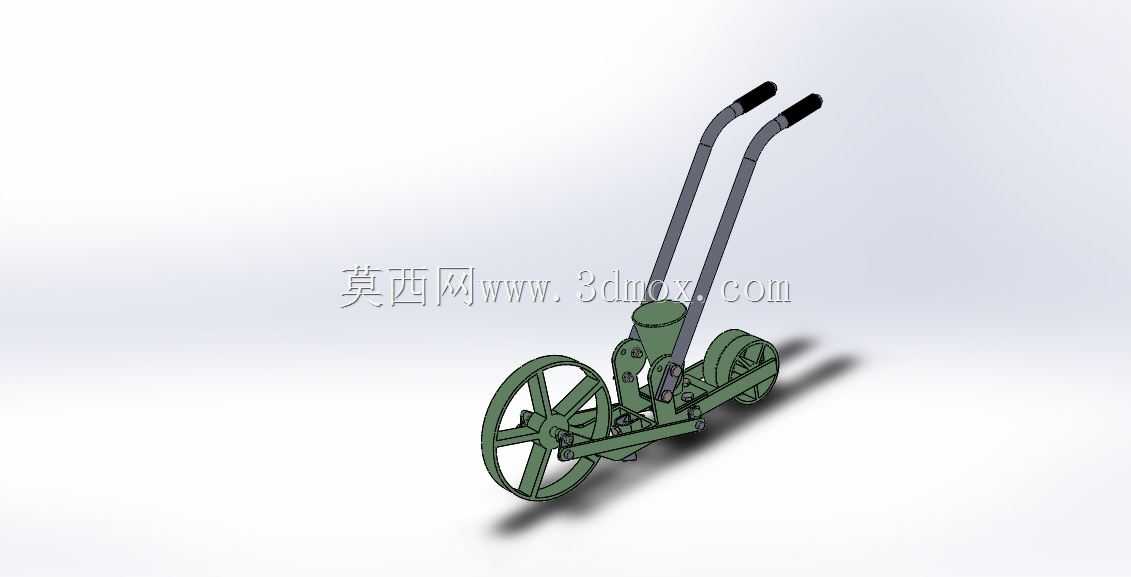

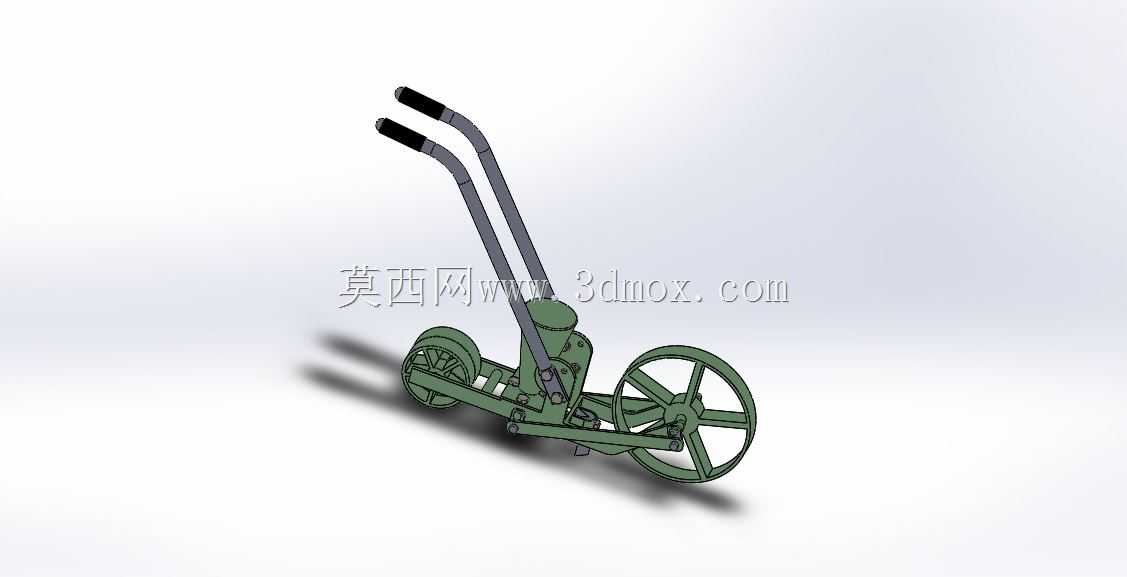

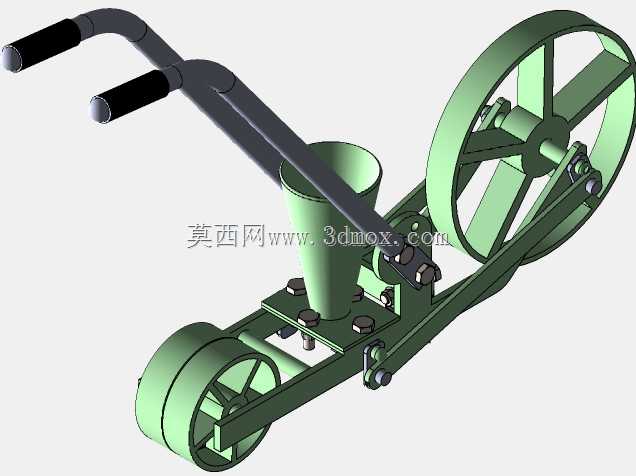

　　这款手推式播种机具主要面向小面积地块的播种作业场景，适配丘陵零散耕地、菜园、大棚边角区域等大型播种机械无法进入的作业环境，可完成蔬菜、小粒谷物、部分油料作物的单行播种工序，替代传统人工撒播、点种的作业模式，降低小地块耕作的劳动强度。从结构设计来看，整机采用双轮支撑布局，前端为带辐条的驱动行走轮，后端设置小型支撑轮，作业时操作人员握持后方的双扶手推行，驱动轮接触地面滚动时，通过轮轴端的传动结构将动力传递至中部的排种机构，实现行走过程中的同步排种，避免出现漏播、断条的问题。排种机构位于整机中部靠上位置，为带储种腔的立式壳体结构，储种腔可容纳单次作业所需的种子量，壳体内部设置槽轮式排种组件，可根据不同作物的籽粒大小调整排种槽的工作间隙，

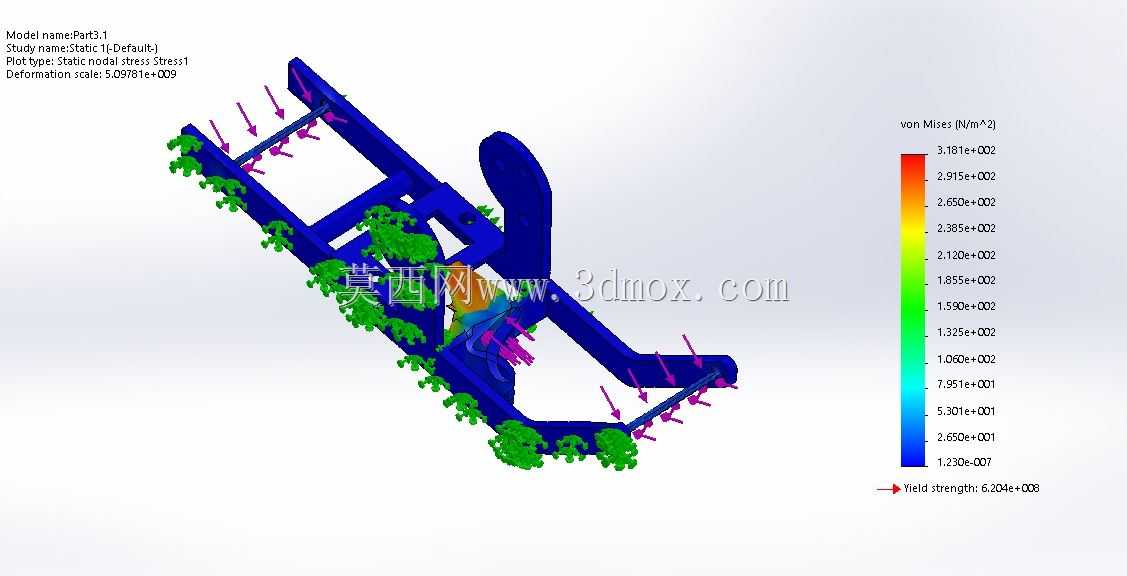

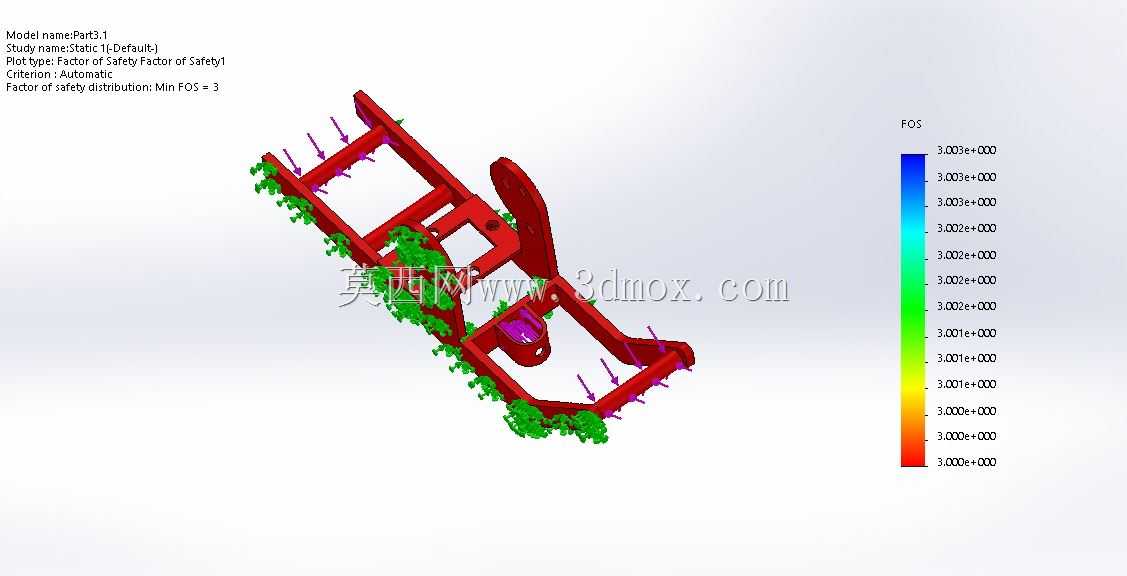

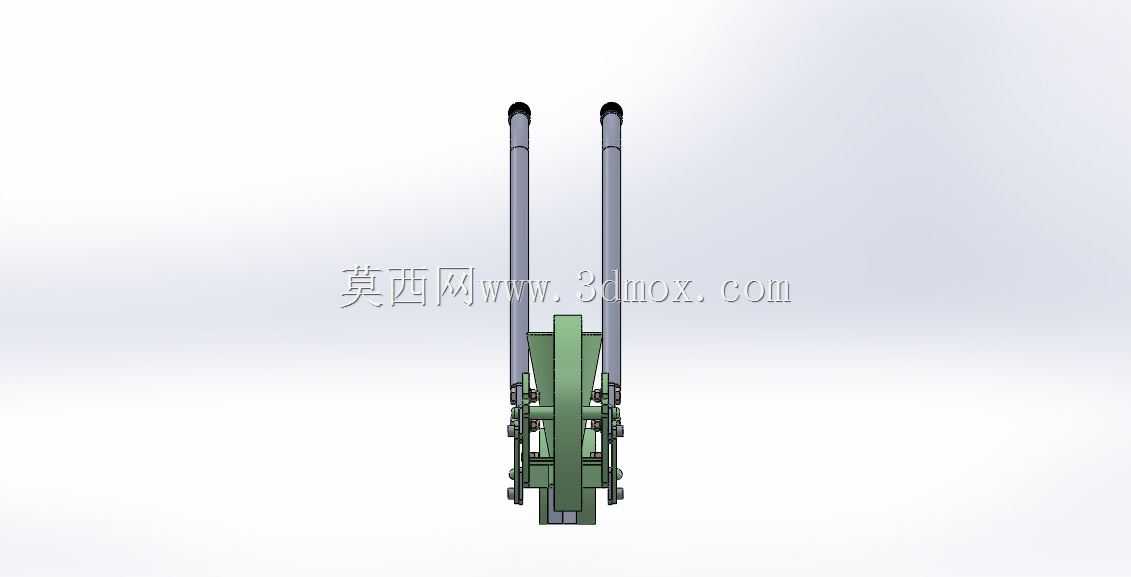

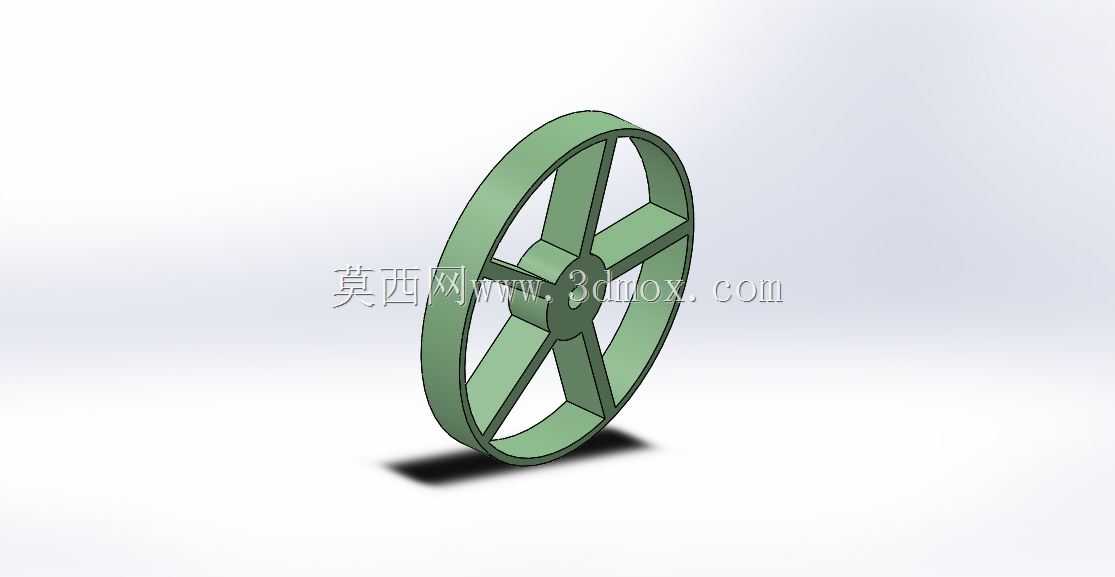

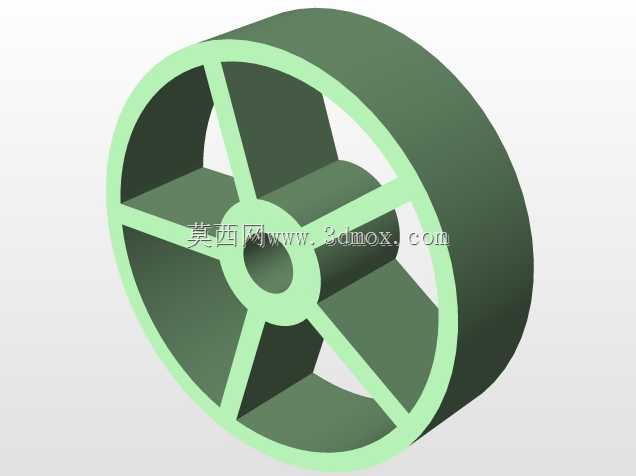

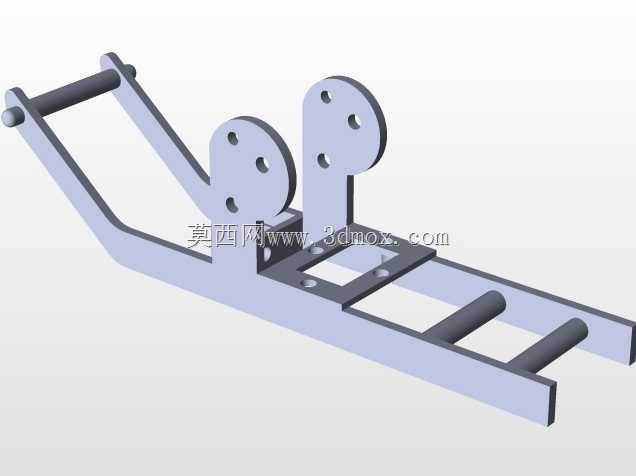

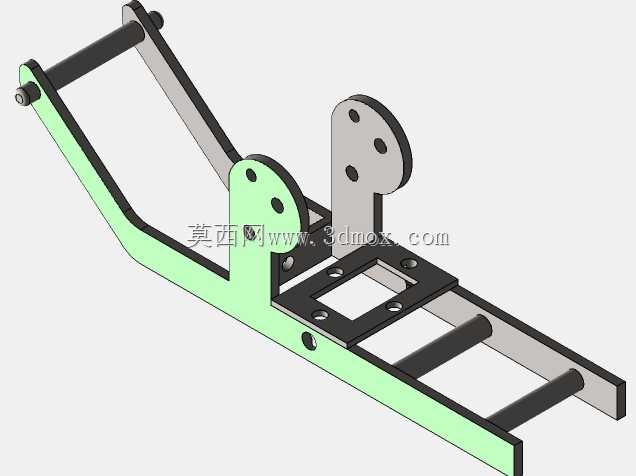

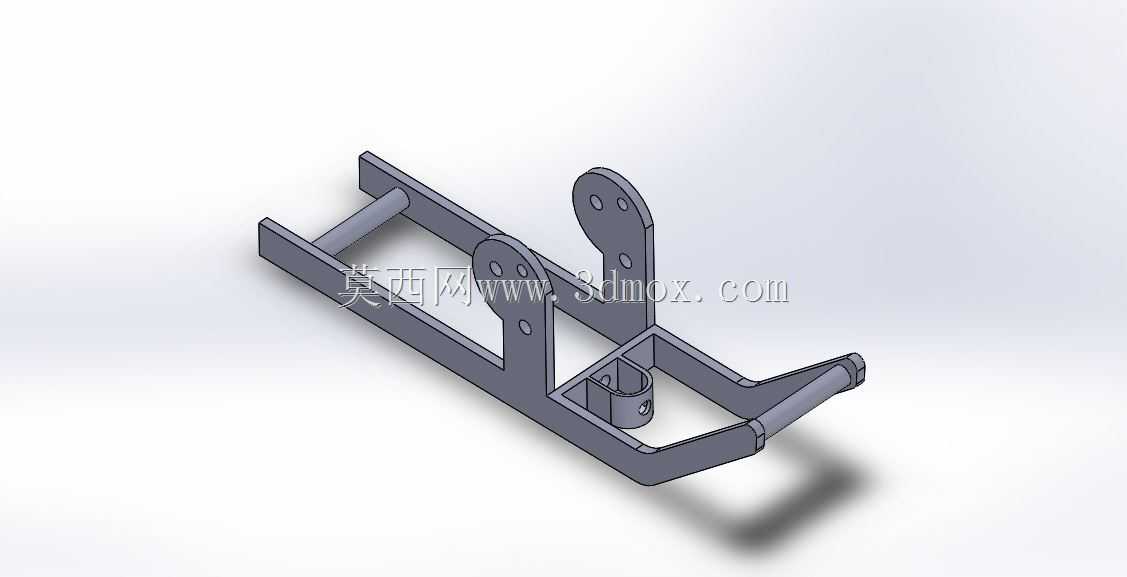

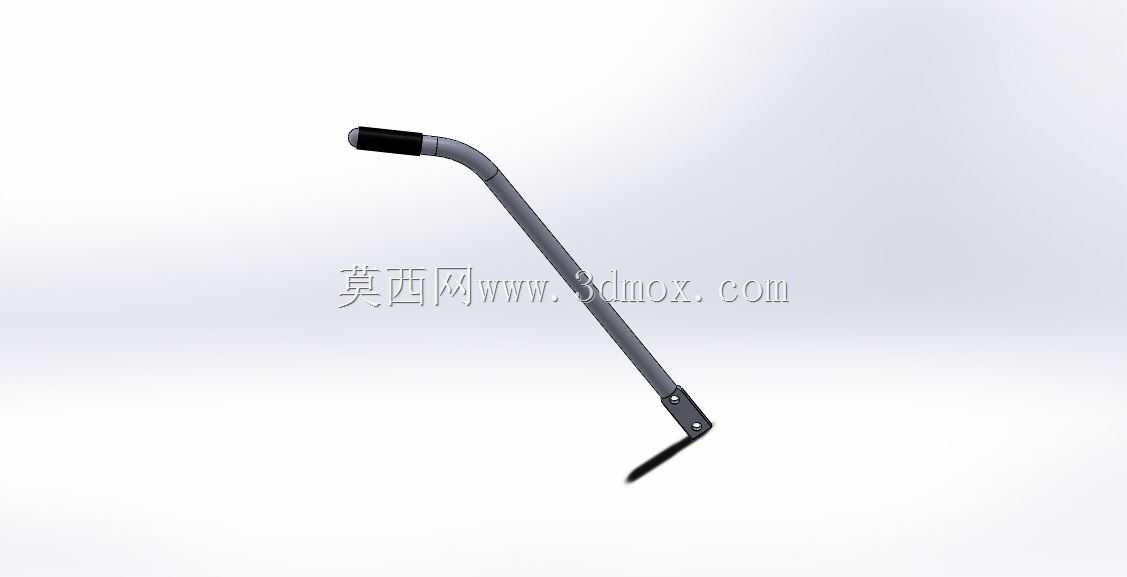

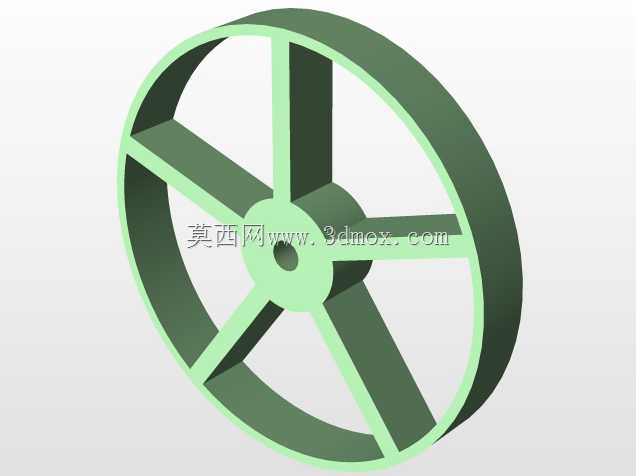

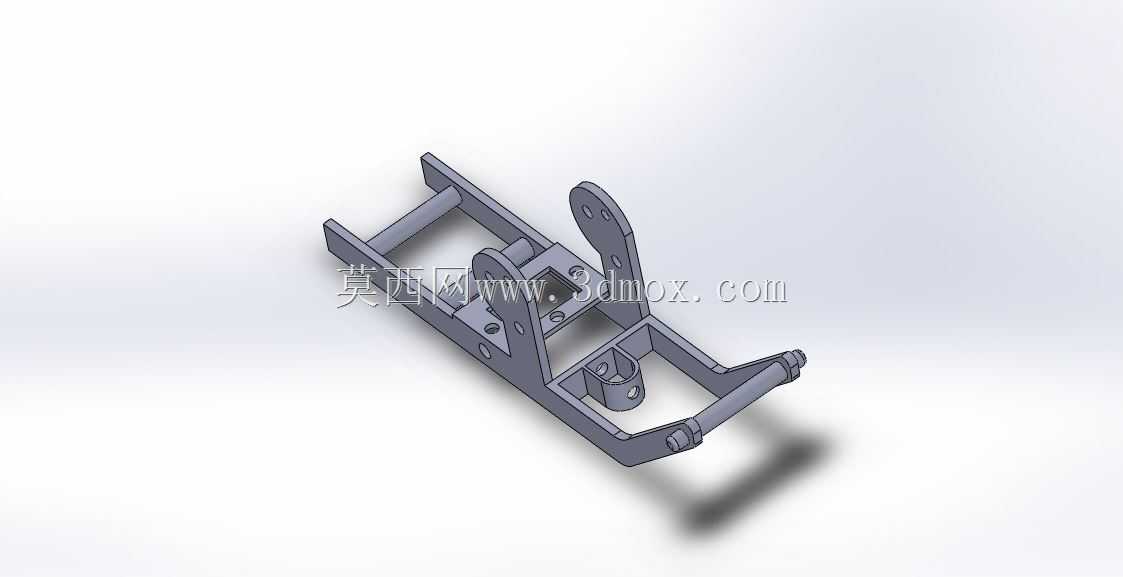

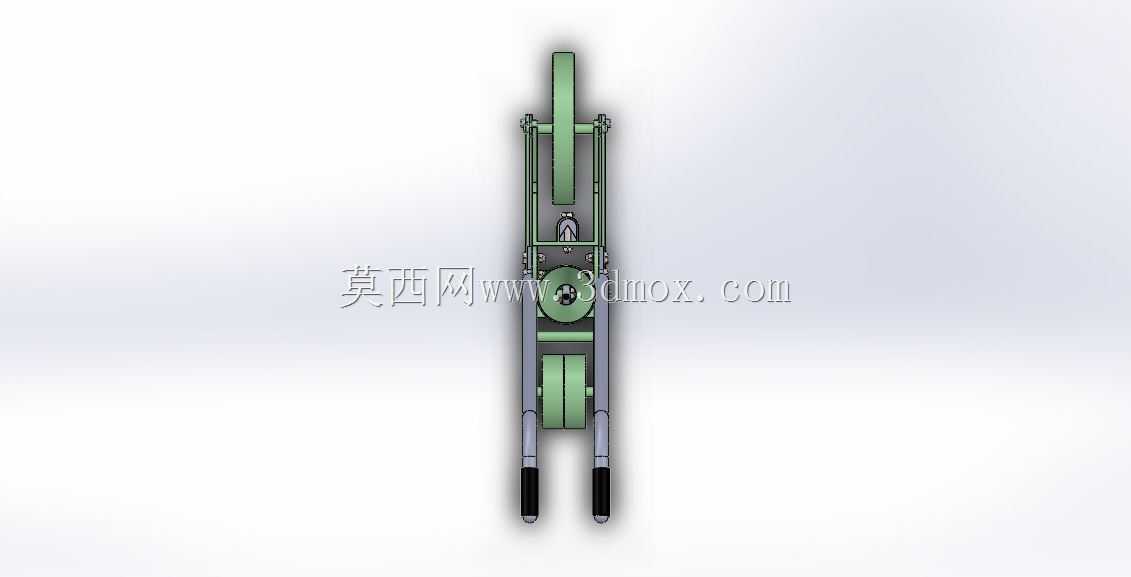

　　控制单穴下种量，适配不同作物的播种农艺要求。扶手部分采用倾斜向上的双杆设计，握持端套有防滑护套，扶手的倾斜角度经过人体工学适配，操作人员保持直立姿态即可推行，无需过度弯腰，降低长时间作业的腰部负荷。整机的机架采用薄壁型钢焊接成型，各连接部位采用螺栓紧固，无复杂的焊接异形结构，便于后期的拆解维护与零件更换，行走轮采用辐条式镂空结构，既保证了轮体的结构强度，又能降低整机自重，同时轮缘带有凸起的抓地结构，在松软耕地表面行走时不会出现打滑空转的问题，保证排种传动的同步精度。从安装边界来看，整机宽度控制在单行作业的合理范围内，作业时不会碾压相邻垄沟的作物，长度方向的尺寸适配单人操作的推行距离，转向时可通过扶手直接抬升前端完成小半径转向，

　　无需预留过大的转弯空间。排种机构的下方设置开沟与覆土组件，开沟器为窄幅锄铲式结构，可在行走过程中开出深度一致的播种沟，种子从排种口排出后直接落入沟内，后方的覆土板会自动将沟侧的土壤覆盖在种子上方，完成播种的全工序，作业后无需额外进行人工覆土操作。设计过程中充分考虑了丘陵地块的作业特性，整机重心控制在两轮之间的靠前位置，推行时不会出现后端翘头的问题，同时所有传动部件均设置在机架内侧，避免作业过程中被秸秆、泥土缠绕卡滞，排种腔的上盖采用快拆结构，添加种子或者清理残留种子时无需借助工具即可打开，提升作业过程中的操作便利性。针对不同作物的播种深度要求，开沟器的安装高度可通过机架上的调节螺栓进行调整，调节范围覆盖常见小粒作物的播种深度区间，

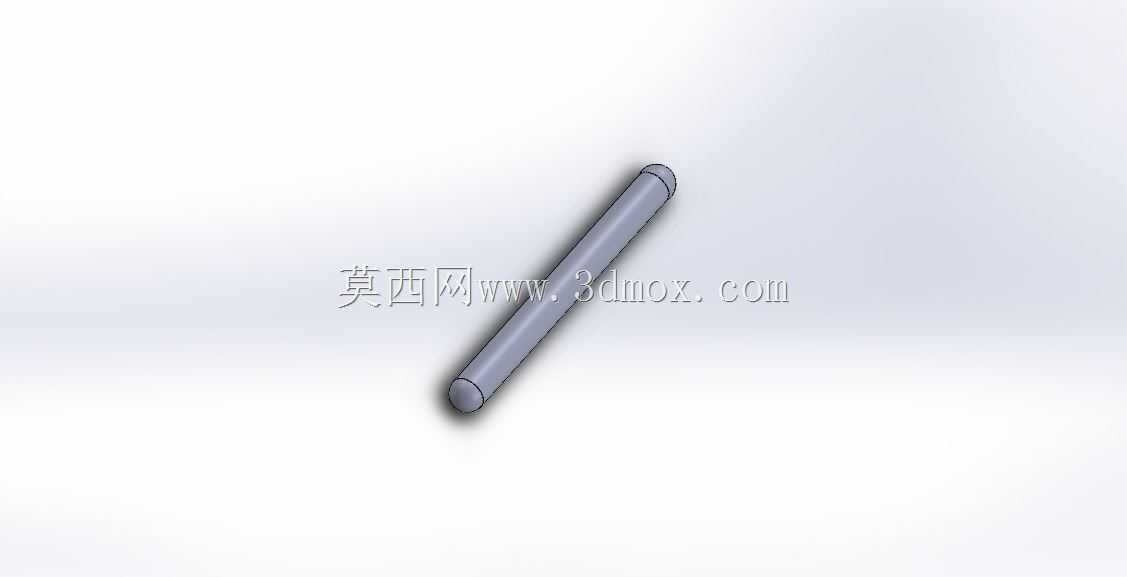

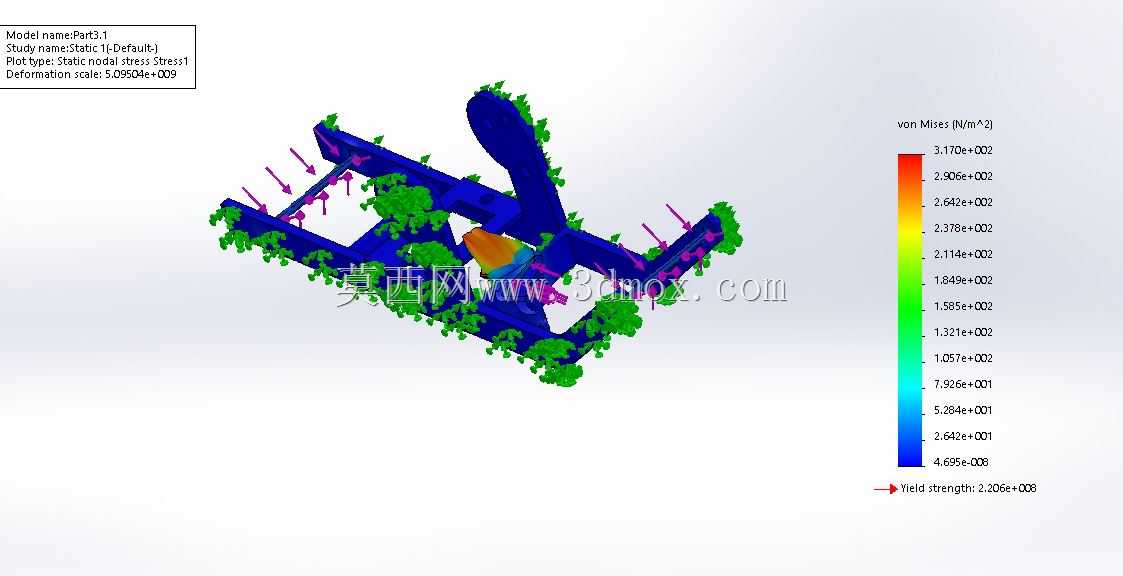

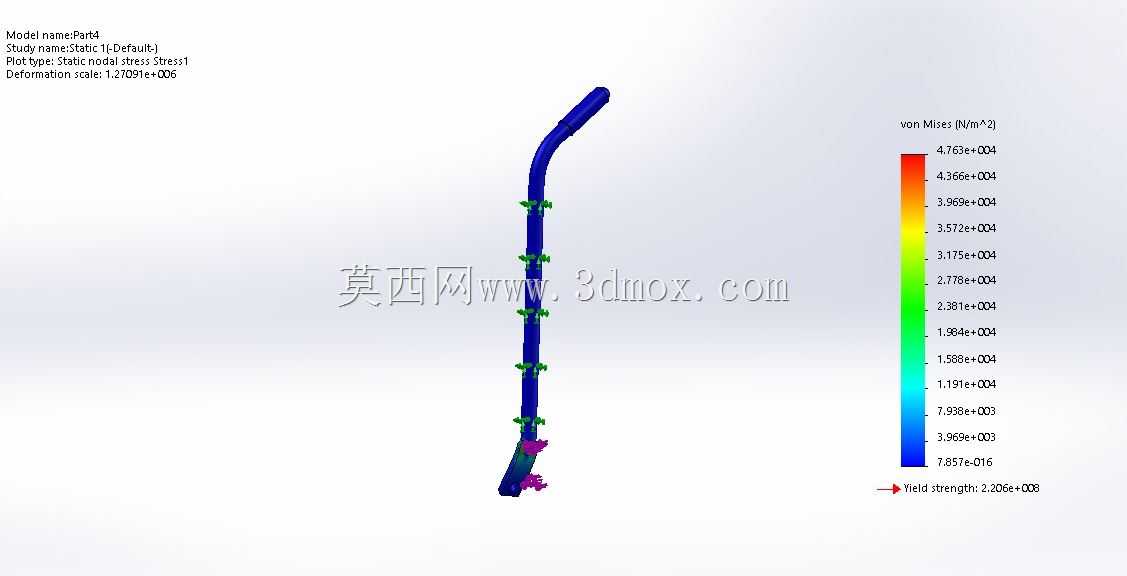

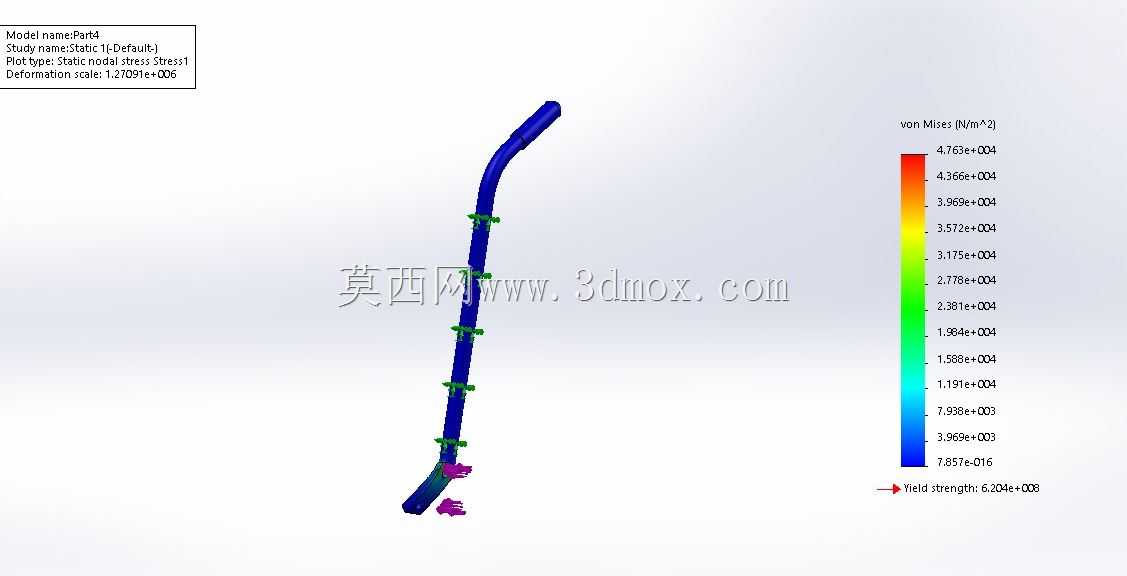

　　支撑轮的高度也可同步调整，保证播种深度一致，不会出现深浅不一导致的出苗不齐问题。整机没有配置额外的动力单元，完全依靠人力推行驱动，结构简单可靠，故障率低，适合农户自行维护使用，零件的通用化程度较高，易损件均可采用常规的五金配件替换，无需定制特殊规格的零件。在三维建模过程中，各部件的装配间隙均按照实际加工公差进行设置，轮轴与轴承的配合、传动齿轮的啮合间隙、排种槽轮与壳体的间隙都经过实际作业工况的校验，避免出现干涉或者漏种的问题，扶手与机架的连接部位设置了加强筋，可承受推行过程中产生的侧向力，不会出现扶手变形断裂的问题。
