RFCC装置催化剂冷却器结构设计

　　在炼油厂重油催化裂化装置的运行链路里，催化剂冷却器是衔接再生器与后续反应单元的核心热交换设备，主要承担高温再生催化剂的降温调控职能，通过取走再生催化剂携带的多余热量，把催化剂温度调整到工艺要求的进料区间，避免超温催化剂进入提升管引发反应过度、结焦加剧等问题，同时回收的高温热量可副产蒸汽并入装置蒸汽管网，提升整套装置的能量利用效率。这套结构采用立式同轴布置方案，整体被框架式支撑结构包覆，支撑框架采用型钢焊接成型，兼顾设备运输过程的防护与现场安装后的承重固定需求，设备本体从上到下依次设置排气段、换热段、催化剂流化段、底部分布段，各段之间采用法兰连接结构，方便现场检修时的分段拆卸与内部构件更换。

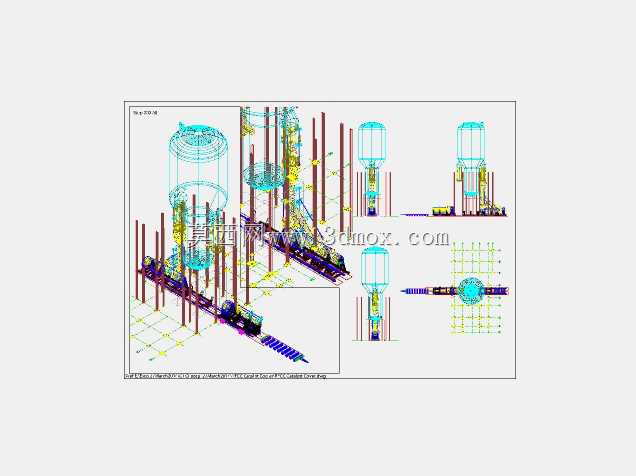

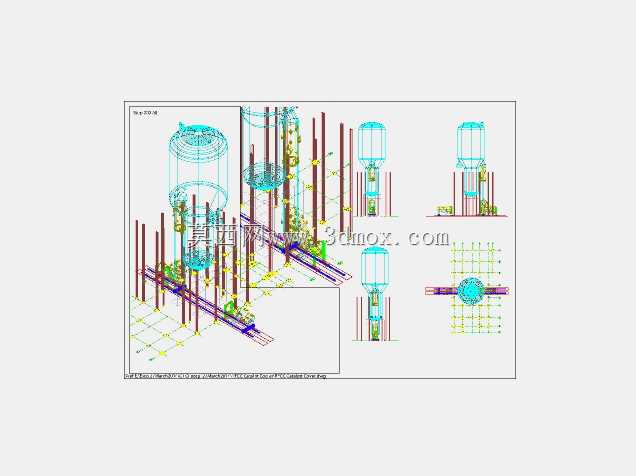

　　设计阶段充分考虑了石化装置现场的安装边界约束，整体外轮廓适配常规管廊旁的设备安装预留空间，设备侧面预留的仪表接口、催化剂进出口、循环水进出口的方位，完全匹配主流RFCC装置的工艺管线排布走向，不需要额外做管线改向就能完成对接。内部换热管束采用模块化排布设计，催化剂走壳程，冷却介质走管程，流化段设置的专用分布结构能保证催化剂在设备内部呈均匀流化状态，避免出现局部催化剂堆积、换热死区的问题，设备顶部的排气结构可以及时排出运行过程中析出的不凝气，防止气阻影响换热效率。从结构细节来看，外部支撑框架的立柱与横梁的连接位置做了加强筋处理，能够承受设备满负荷运行时的催化剂重量与热胀冷缩产生的应力，设备底部的安装底座预留了标准地脚螺栓孔位，

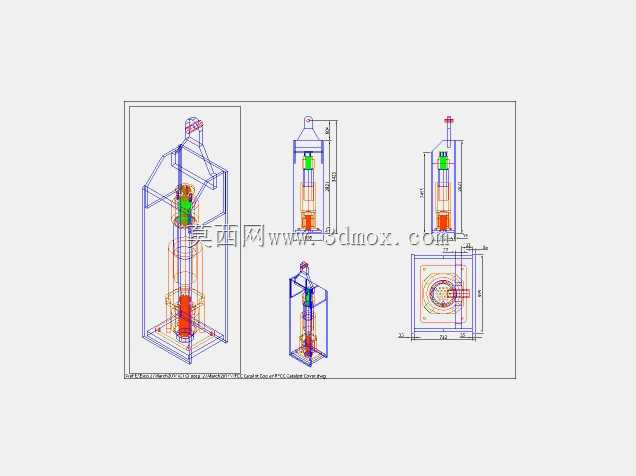

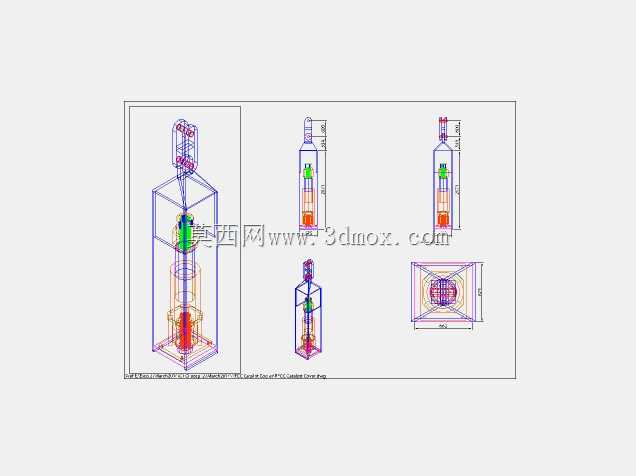

　　可直接与现场预制的混凝土基础对接，侧面的人孔结构设置在流化段与换热段的衔接位置，检修人员可以直接进入设备内部检查管束磨损情况、清理沉积的催化剂碎屑。多视角的结构视图完整呈现了设备的内部构件排布与外部接口位置，建模过程中严格按照石化设备的设计规范做了壁厚预留与法兰匹配，所有密封面的尺寸都符合行业通用标准，能够直接用于装置改造阶段的方案论证、安装施工前的管线碰撞校验，也可以作为同类冷却设备结构优化的参考蓝本，帮助设计人员快速掌握立式催化剂冷却器的结构组成与布置逻辑，减少前期方案设计的重复建模工作量。
