带法兰连接的异径弯管组合管路结构

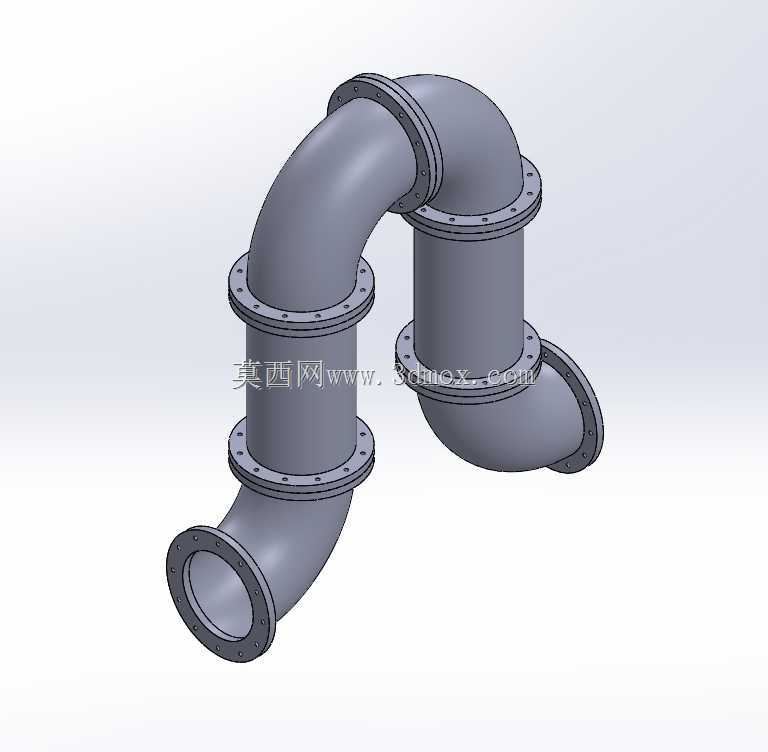

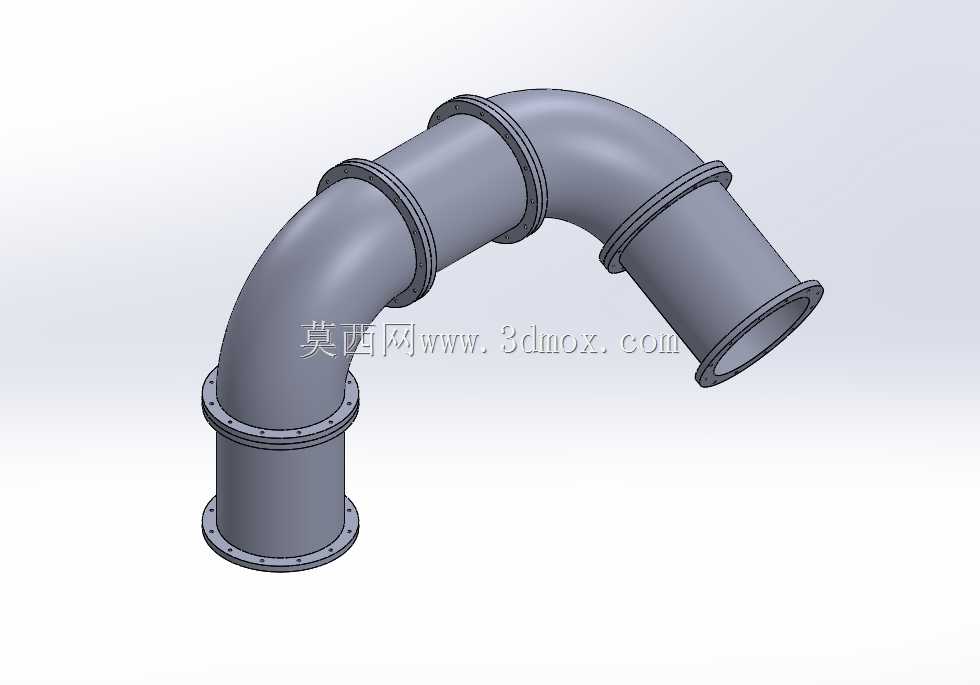

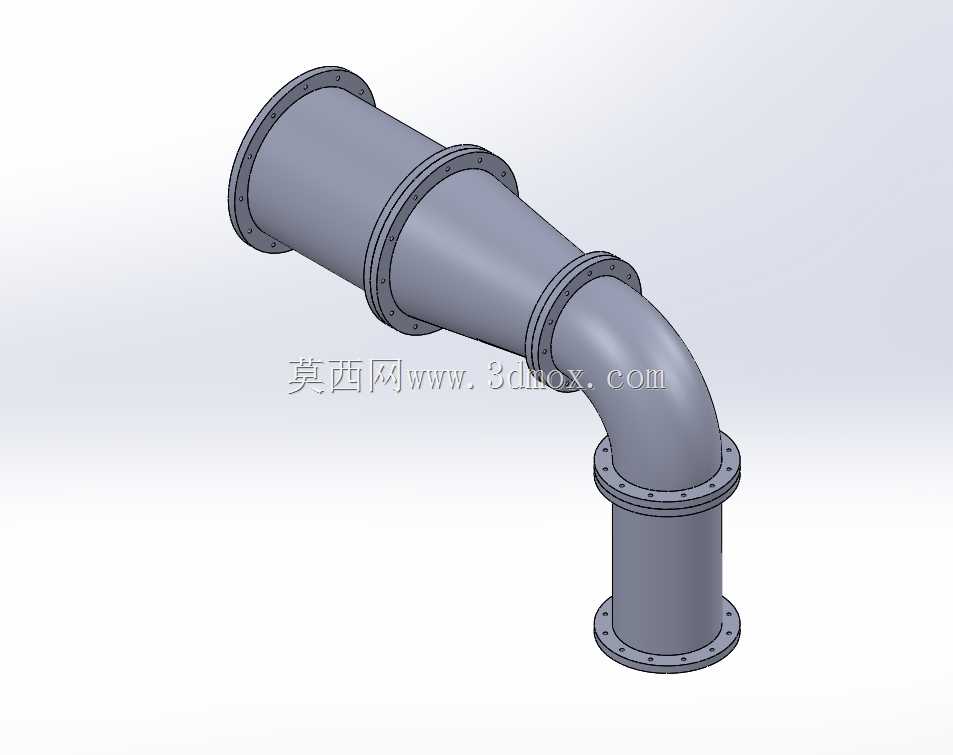

　　在化工流体输送、市政给排水、暖通空调循环系统以及工业设备的管路布设场景中，这类组合式管段是管路转向、管径切换环节的核心连接部件，承担着改变介质流向、适配不同通径管路对接的核心作用，避免管路布设中出现突兀的管径突变或强行弯折带来的流阻激增问题。从结构设计来看，该管段采用分段法兰拼接的形式，依次整合了等径直管段、锥状异径过渡段、90度弯管段三个功能区段，各段之间通过带螺栓孔的法兰盘实现刚性密封连接，法兰端面预留的均匀分布螺栓孔可匹配对应压力等级的标准紧固件，安装时只需对齐法兰密封面、加装密封垫片后按对角顺序锁紧螺栓即可完成对接，无需现场焊接作业，能大幅缩短现场施工的周期，也便于后期管路检修时的分段拆解更换。

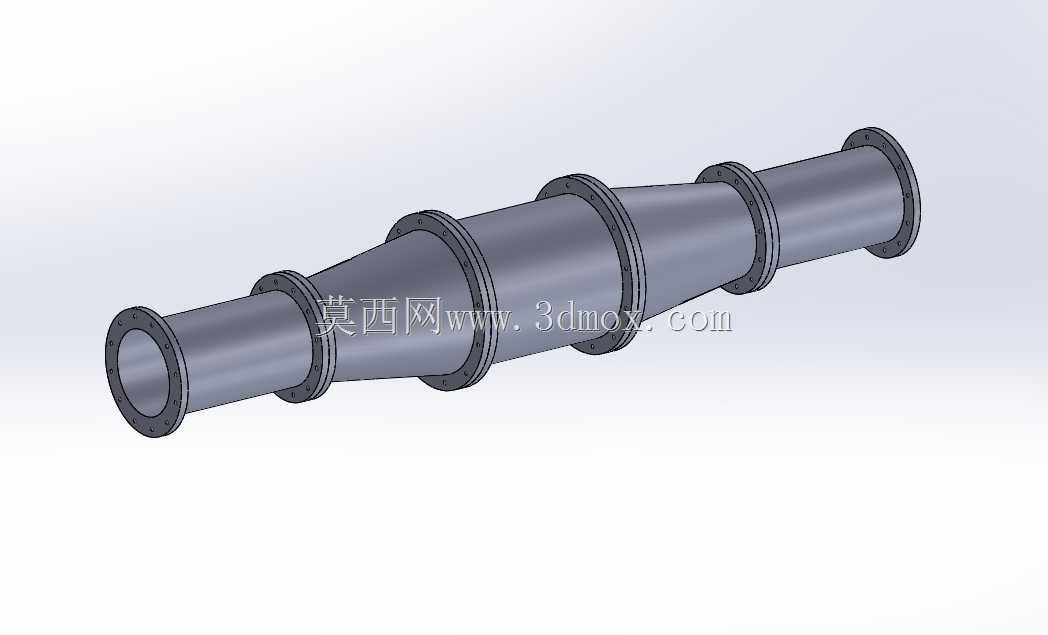

　　设计过程中优先考虑了介质流动的平顺性，异径过渡段采用平缓的锥面结构而非台阶式变径，能有效减少介质流经变径位置时的涡流扰动，降低管路运行过程中的振动与噪声，90度弯管段的弯曲半径参考了流体管路设计的常规取值，兼顾了转向空间占用与流阻控制的平衡，避免弯径过小导致的介质冲刷加剧问题。安装边界方面，各法兰端面的螺栓孔分布遵循对应通径的管路法兰标准，两端接口的法兰端面分别保持垂直与水平朝向，可直接对接水平布设与垂直布设的同通径管路，整体结构的轴向与径向尺寸适配常规工业管路的安装空间，不会出现与周边管线、设备支架的干涉问题。对于刚接触管路设计的结构工程师而言，这类组合管段的建模逻辑能清晰展现法兰连接管路的装配关系，理解不同功能管段的拼接思路，

　　掌握从单段管件建模到整体装配约束的完整流程，建模过程中需注意各段法兰的螺栓孔位同轴度对齐，保证实际装配时螺栓可顺利穿入，同时异径段与两端直管、弯管的衔接位置要做平滑过渡处理，避免模型出现尖锐棱角或衔接缝隙，还原实际管件的加工成型状态。这类管段在实际应用中可根据输送介质的特性选择对应材质，输送普通水介质可采用碳钢材质做防腐处理，输送腐蚀性介质则可更换为不锈钢或工程塑料材质，法兰密封面的形式也可根据压力等级调整为突面、凹凸面等不同形式，适配不同的工况密封需求。
