曲柄滑块式运动转换驱动轮结构

　　这套结构核心实现线性往复运动与旋转运动的双向转换，在小型自动化送料机构、教学演示实验台、轻载往复式执行设备中都能见到同类传动逻辑的应用。从实际使用场景来看，这类结构常被用在需要将气缸、推杆类直线动力输出转换为定轴旋转动作的工位，或是反过来将旋转动力转换为可控行程的直线往复动作，比如小型物料推送工位、简易冲压执行端、教学用机械原理演示装置，都能依托这类基础结构完成动力形式的适配。

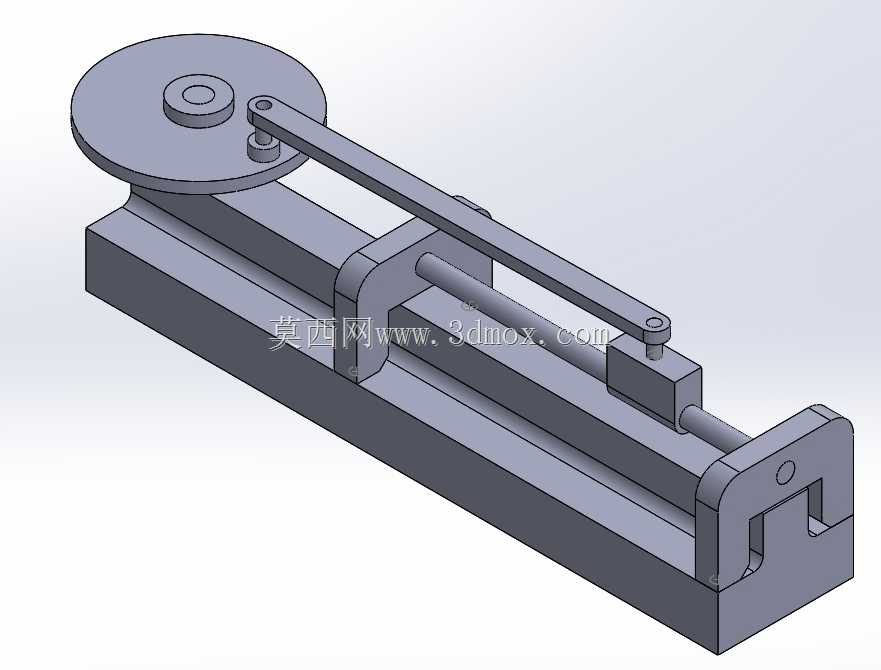

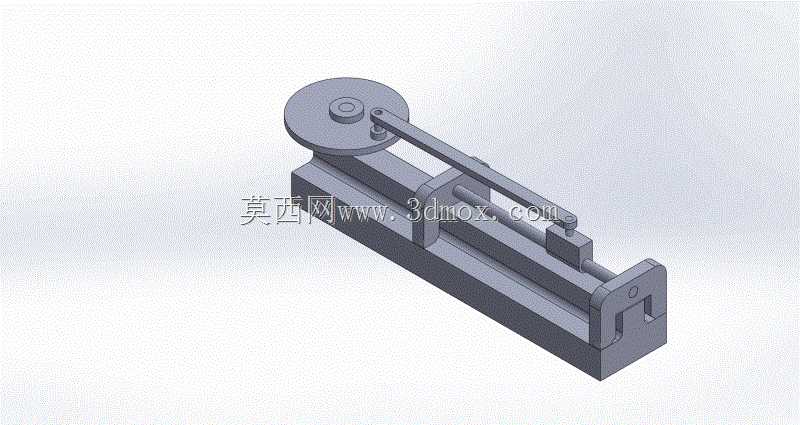

　　设计上采用了经典的曲柄滑块传动构型，底座部分设置了平行双导轨作为滑块的运动导向边界，滑块与导轨之间采用间隙配合的滑动导向形式，能保证往复运动过程中无卡滞、无偏载，导轨的有效行程直接决定了整套结构的直线运动输出范围，设计时预留了足够的安装孔位，可直接通过螺栓固定在设备安装基板上，安装边界规整，不需要额外设计转接工装即可完成装配。曲柄端的轮盘作为旋转运动的载体，通过连杆与滑块形成铰接传动，连杆两端的铰接副均采用销轴连接，配合间隙控制在合理范围，既保证传动过程的灵活性，又能减少回程间隙带来的传动误差。

　　从功能特性来看，这套结构没有冗余的复杂零件，所有传动部件均外露可视，既方便日常维护时检查铰接副的磨损情况，也能直观展示运动转换的全过程，用于机械原理教学时能让观察者清晰看到曲柄转角与滑块位移的对应关系。结构的整体刚性经过匹配设计，底座采用一体式型材构型，能承受传动过程中的交变载荷，不会因为长期往复运行出现底座变形导致的传动卡滞。设计时充分考虑了运动干涉问题，连杆在整个运动周期内不会与导轨、轮盘、底座发生碰撞，所有运动部件的活动范围都在底座的轮廓边界内，安装时不需要额外预留周边避让空间，适配紧凑的设备内部安装空间。

　　在实际选型应用时，可根据输出负载的大小调整连杆长度、曲柄偏心距以及导轨的配合精度，轻载演示场景可适当放大配合间隙降低加工成本，重载传动场景则可将滑动导向替换为直线轴承导向，提升传动寿命与运行平稳性。整套结构的零件加工工艺性良好，除铰接销轴需要进行淬火处理提升耐磨性外，其余结构件采用普通铣削、车削加工即可满足精度要求，不需要特殊加工设备，适合小批量制作或是作为设备的基础传动单元直接集成使用。
