单缸摆动式蒸汽机结构教学演示模型

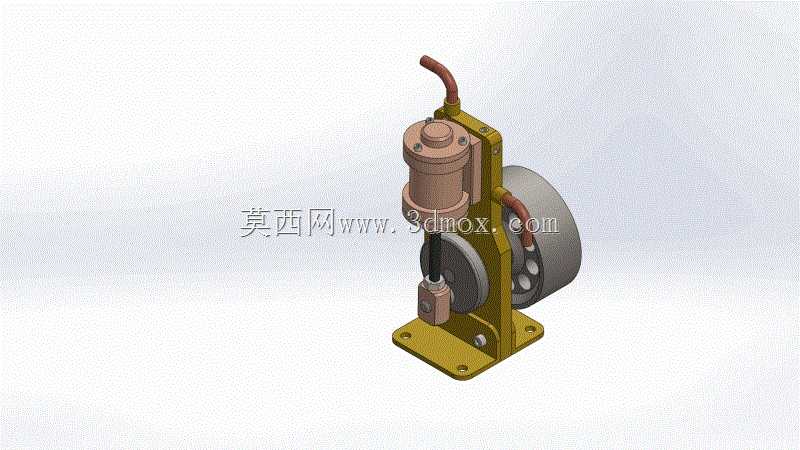

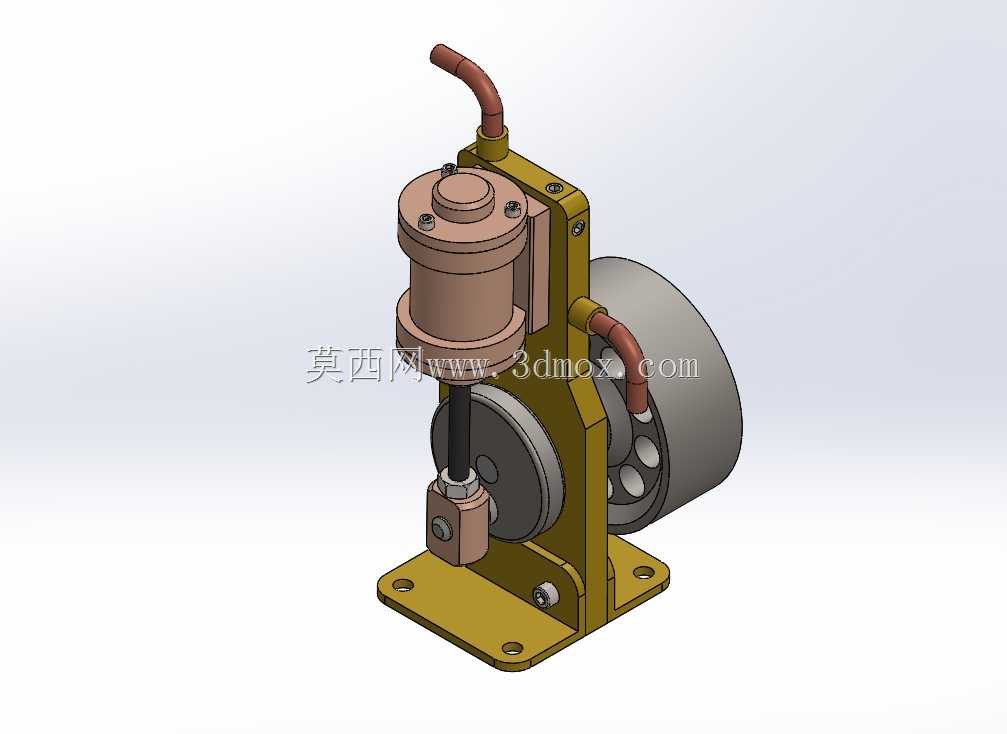

　　这款单缸摆动式蒸汽机的结构设计，完整还原了往复式动力机械的核心传动逻辑，常被用于机械原理教学场景，帮助入门学习者直观理解热能向旋转机械能的转换路径，也可作为小型复古动力装置的原型参考，适配科普展项、教学实验台的动力演示单元搭建。从结构布局来看，立式气缸通过铰接支座固定在立式安装支架上部，可随活塞杆的运动产生小角度摆动，无需额外设置十字头滑移结构，大幅简化了整机的零件数量，降低了小型演示装置的装配调试难度。气缸上下端设置进排气接口，通过外接管路接入压力蒸汽后，推动缸内活塞做上下往复运动，活塞杆下端与曲柄销铰接，将直线往复动力传递至侧部的曲柄板结构，与曲柄同轴安装的大尺寸飞轮通过自身转动惯量储存动能，克服活塞往复运动的上下止点死点问题，

　　保证输出轴的连续旋转，整套传动链没有冗余的传动环节，动力传递路径清晰可查。设计过程中优先考虑了结构的易观察性，所有传动部件均未设置外罩遮挡，气缸、支架、飞轮、管路的布局错落有致，学习者可直接观察到活塞运动、曲柄转动、飞轮储能的全流程动作，无需拆解结构就能理解各部件的配合关系。安装边界方面，整机采用方形底板作为安装基准，底板四角预留安装通孔，可直接通过螺栓固定在实验台架或展示基座上，整体重心沿底板中心垂线分布，运行过程中不会产生额外的偏载力矩，支架采用立式板状结构，将气缸、曲轴组件、飞轮沿竖直方向依次排布，横向占用空间较小，适配桌面级教学场景的摆放需求。各运动副的配合间隙均按照演示类设备的运行要求设计，低速运转状态下无卡滞、异响问题，

　　铰接位置的销轴采用防松结构固定，长时间反复运行也不会出现零件松脱的情况，进排气管路采用弯管结构连接气缸与外部气源，走向避开运动部件的活动范围，不会与曲柄、飞轮产生运动干涉。对于三维建模学习者而言，这套模型可用来练习铰接装配、运动仿真的相关操作，通过添加运动配合可直接模拟整机的运转过程，验证曲柄连杆机构的运动参数合理性，也可在此基础上拓展配气机构、调速结构的设计，完成更复杂的蒸汽机方案迭代。
