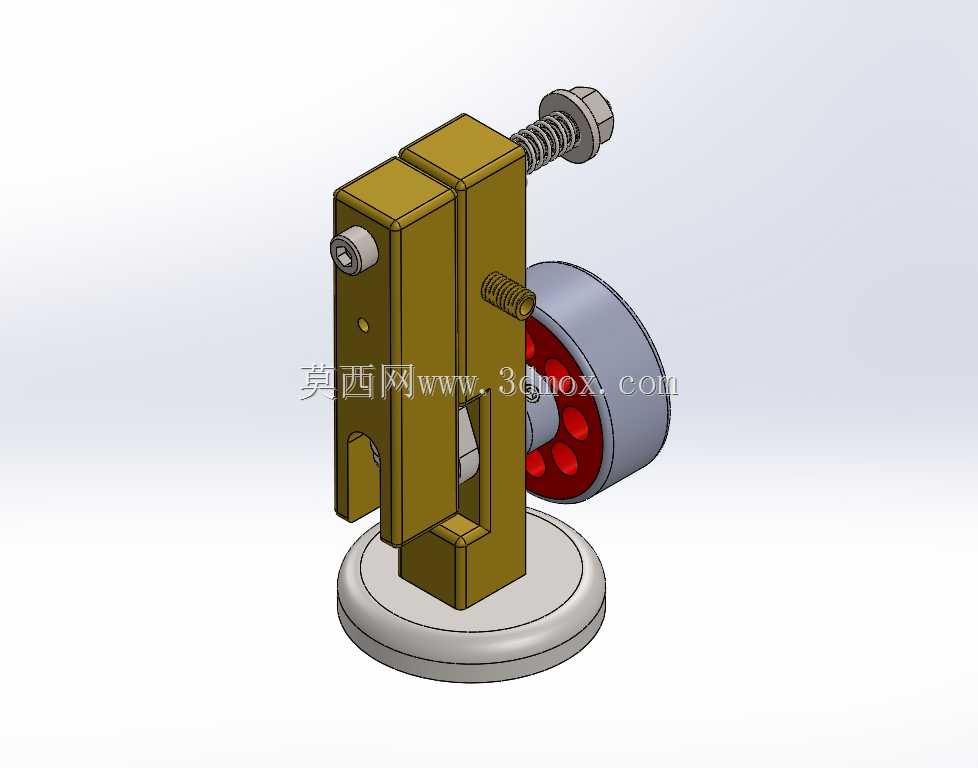

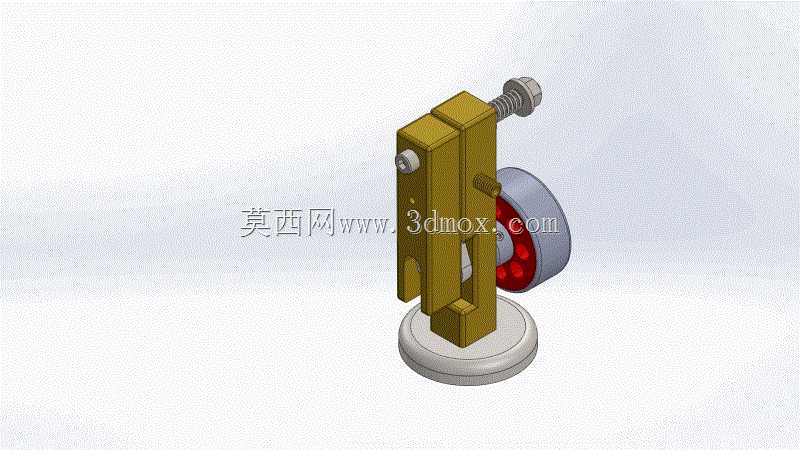

立式单缸摆动式蒸汽机教学演示结构

　　这套立式单缸摆动式蒸汽机结构，核心面向机械原理教学、小型动力演示场景搭建使用，常被用于高校机械基础课程的教具制作、创客空间动力原理展示项目，也可作为小型复古动力装置的原型参考，适配低转速动力输出的演示类需求，不承担工业级重载动力输出任务。从功能实现逻辑来看，该结构完整复现了蒸汽机将活塞往复动力转化为旋转动力的核心过程，气缸采用摆动式安装设计，省去了传统蒸汽机复杂的配气阀组外置结构，气缸自身绕安装支点小幅摆动即可完成进排气配气动作，大幅简化了整体结构复杂度，降低了原理理解门槛。设计过程中优先考虑了结构的易加工性与装配容错率，气缸主体采用分体式块装结构，各零件加工面多为平面与同轴孔系，普通铣削、钻削设备即可完成加工，

　　无需复杂曲面加工工序；曲柄与飞轮采用同轴紧固连接，飞轮内置辐条式减重结构，既保留了足够的转动惯量来稳定输出转速，又控制了整体重量，避免启动阶段惯性阻力过大。安装边界方面，底部采用圆形法兰式底座，底座直径略大于飞轮回转半径，确保设备运行时不会出现侧翻风险，整体立式布局占用桌面面积极小，垂直方向高度控制在可适配常规教学展示台的尺寸范围内，安装时仅需通过底座预留的沉头孔紧固在安装平面即可，无需额外的辅助支撑结构。动力传递路径上，活塞推杆与曲柄销直接铰接，气缸摆动角度随曲柄转角动态匹配，避免了传动过程中的卡滞点，弹簧加载的调压结构布置在气缸顶部，可通过调整弹簧预紧力模拟不同蒸汽压力下的运行状态，

　　帮助学习者直观理解动力输入大小与输出转速的对应关系。整套结构没有冗余的装饰性零件，每一处结构都服务于动力传递或原理展示的需求，各运动副的间隙设计预留了合理的装配余量，即便采用3D打印工艺制作零件，也能顺利完成装配并顺畅运行，非常适合机械入门者拆解学习曲柄连杆机构的运动逻辑，理解往复运动与旋转运动转换的核心设计要点。
