立式单振荡蒸汽机结构设计展示

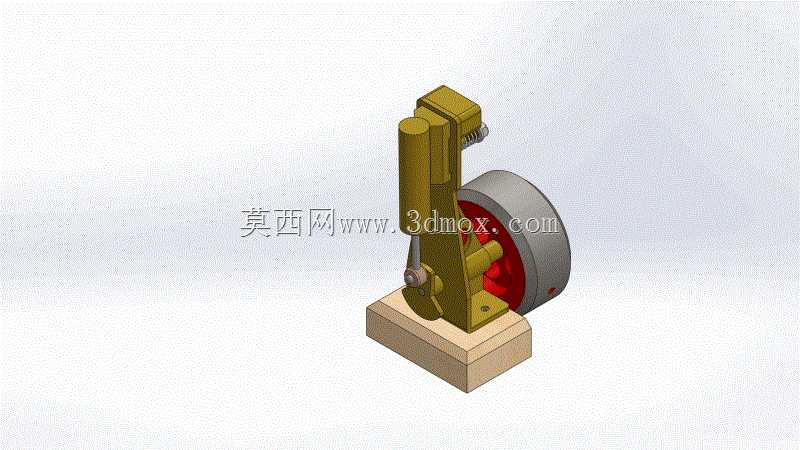

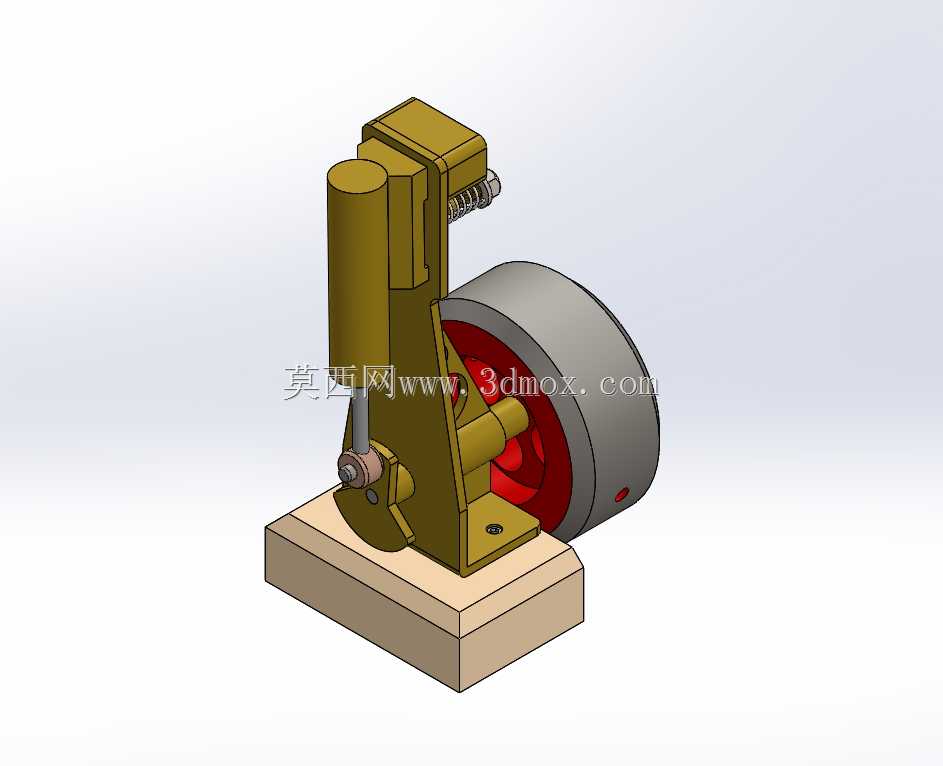

　　这款立式单振荡蒸汽机的结构设计，完整还原了往复式动力机械的核心传动逻辑，在小型动力演示、机械原理教学场景中有着极高的参考价值，不少职业院校的机械基础实训课程，都会采用这类结构作为曲柄滑块传动的具象教学载体，帮助学习者直观理解热能到机械能的转换路径。从实际功能来看，该结构通过气缸内活塞的往复直线运动，配合铰接的曲柄板与曲柄轴，将活塞的直线推力转化为飞轮的旋转扭矩，飞轮自身的转动惯量还能抵消活塞往复运动的死点冲击，让整个动力输出过程更平顺，这类小型蒸汽机结构也常被复刻用于复古动力模型的制作，满足机械爱好者的模型搭建需求。设计层面上，整体采用立式布局，将气缸组件竖直布置在木质基座上方，飞轮侧置安装在曲柄轴的伸出端，

　　既压缩了整机的横向占用空间，也让传动链路的受力更合理，避免卧式结构常见的悬臂轴挠度变形问题；气缸旁侧设置的弹簧复位组件，能够在活塞回程阶段提供辅助复位力，减少传动间隙带来的冲击噪音，基座上预留的安装孔位，可直接通过螺栓将整机固定在演示台架上，不需要额外设计转接工装。从安装边界来看，整机的重心集中在基座中心区域，飞轮外沿与气缸本体的间隙控制在合理范围，运转时不会出现运动干涉，曲柄轴的支撑位采用双侧支撑结构，相比单侧悬臂支撑的设计，轴系的径向跳动量更小，长时间运转也不会出现轴瓦偏磨的问题。对于三维建模从业者而言，这个模型的装配逻辑很有参考意义，从活塞与气缸的配合公差，到曲柄连杆机构的运动仿真约束设置，再到飞轮的动平衡简化处理，都能对应到实际动力机械设计中的常见处理方式，建模时需要注意曲柄板与活塞销的铰接间隙，既要保证运动仿真时无卡顿，也要符合实际机械装配的公差要求，不能为了建模方便直接将铰接件设为完全约束，否则无法复现真实的运动状态。
