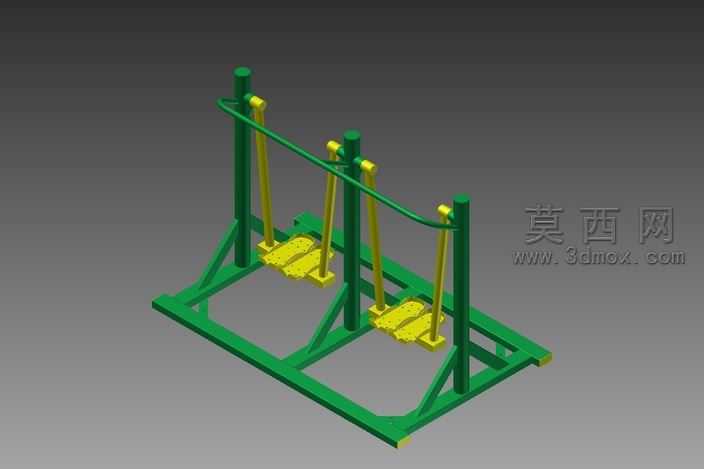

双人漫步机户外健身器材三维设计

本模型为双人款户外漫步健身器械，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循户外健身器材的安全设计规范，先从底部支撑框架开始搭建，采用矩形钢管拼接的落地式底架结构，建模时对管材的倒角、连接节点的加强筋结构做了精细化还原，保证框架结构的稳定性与抗扭性能，底架底部预留的安装固定位也按照实际户外安装要求做了孔位精准建模。主体支撑立柱采用垂直圆管结构，与底架之间做了三角加强筋连接，建模时还原了焊接节点的过渡结构，避免应力集中的设计细节在模型中完整呈现。上部扶手采用弧形弯管设计，建模时通过扫掠特征完成弯管的曲面构建，扶手表面做了防滑纹理的细节处理，符合户外使用的握持安全要求。摆臂结构采用铰接连接设计，建模时还原了摆臂与立柱之间的转轴配合结构，摆臂下端连接的脚踏板做了防滑凸纹、漏水孔的细节建模，两块脚踏板的摆幅限位结构也按照实际器材的安全行程做了参数化约束，保证使用时不会出现摆幅过大的安全隐患。材质渲染方面，主体框架部分采用户外健身器材常用的墨绿色喷塑钢材材质，调整材质的粗糙度参数模拟喷塑表面的哑光质感，摆臂部分采用亮黄色喷塑材质，与绿色框架形成鲜明的视觉区分，符合户外器材的安全警示配色要求，金属铰接部件采用镀锌金属材质，还原金属连接件的金属光泽与耐磨质感。整体装配过程采用自底向上的装配逻辑，所有铰接部件添加了正确的运动约束，可模拟漫步机的前后摆动动作，各部件之间的配合间隙按照实际加工装配公差设置，既保证运动仿真的流畅性，也符合实际生产的装配要求。设计思路上围绕户外公共健身场景的使用需求，采用双人对称布局提升器材的使用效率，整体结构无尖锐外露棱角，所有管材端部都做了封盖结构建模，兼顾使用安全性与户外耐候性，模型完整还原了器材的所有结构细节，可用于健身器材的结构验证、产品展示、户外健身场景搭建等用途。
