密齿型铝制插片式散热结构件

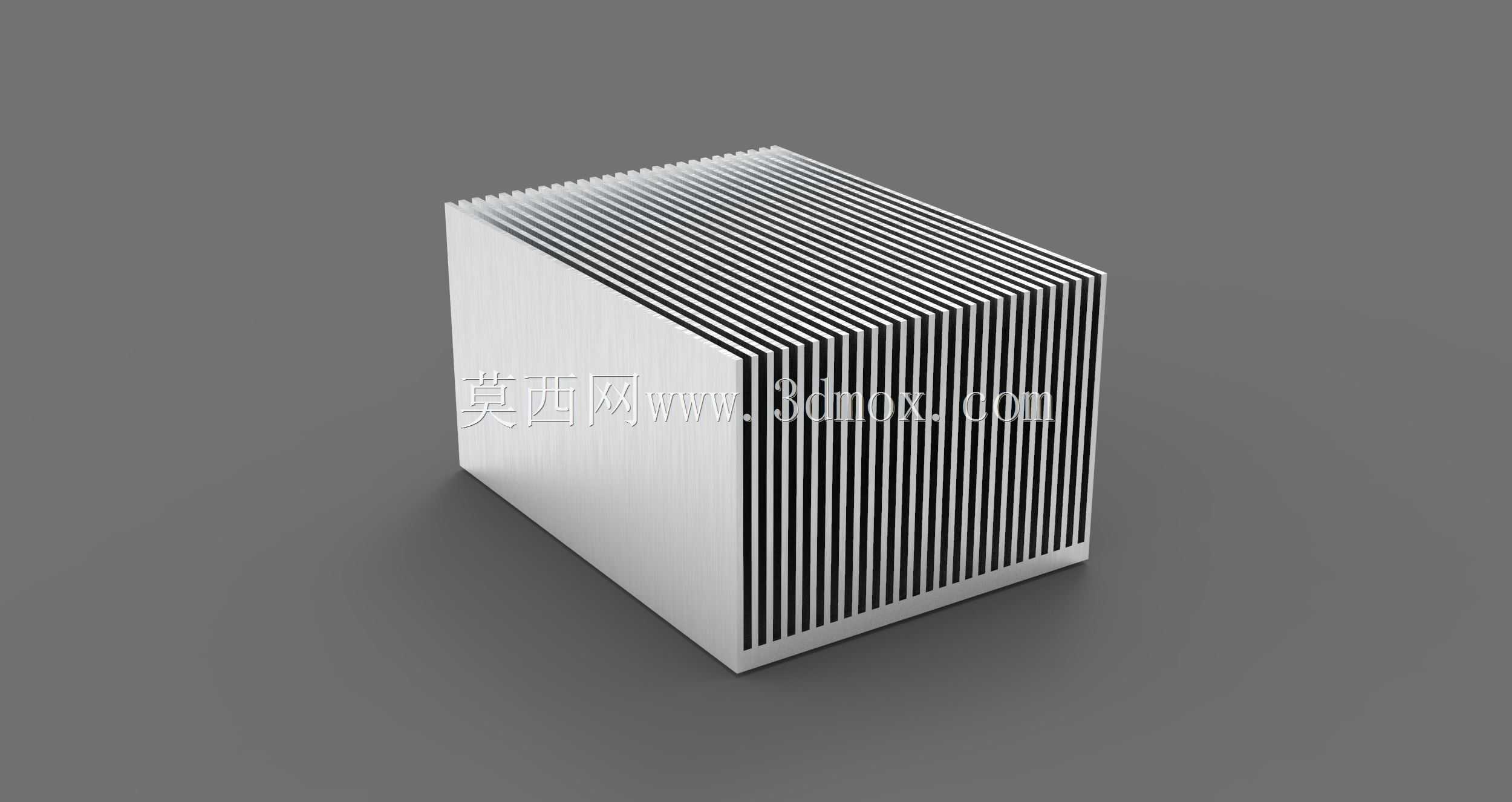

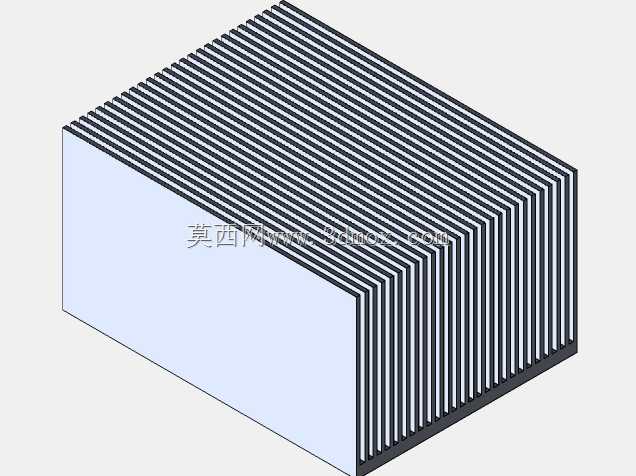

　　这类密齿结构的散热件，常被应用在工业控制板卡、大功率电源模块、伺服驱动单元、工业传感器配套的发热器件散热场景中，核心作用是通过增大与空气的接触面积，将功率器件工作产生的热量快速传导到空气中，避免器件因结温过高出现性能衰减、寿命缩短甚至热击穿损坏的问题。做这类散热结构设计的时候，首先要匹配发热源的热耗散功率，先核算需要的总散热面积，再结合安装空间的边界限制确定整体外形尺寸，这款散热件采用方正的块式结构，底面为平整安装面，可直接贴合发热器件的外壳表面，安装时可根据实际需求在底面加工对应的螺纹孔或者定位销孔，适配不同的安装固定方式，不会和周边的电容、接线端子等元器件产生干涉。齿片采用等间距平行排布的设计，

　　齿片厚度控制在兼顾结构强度与通风效率的区间，既不会因为齿片过薄导致加工过程中出现变形翘曲，也不会因为齿片过厚挤占通风间隙降低散热效率，齿间的平直通道可以适配自然对流或者轴向风扇强制风冷的气流走向，气流顺着齿间通道流过时可以充分带走齿片表面的热量，不会出现气流滞止的死角。设计过程中要重点控制底面的平面度，保证和发热器件表面的贴合率，降低接触热阻，齿片的高度要结合整体热阻计算结果确定，过高的齿片会增加材料成本且末端散热效率边际递减，过短则无法提供足够的散热面积。这类铝制散热件一般采用挤压成型工艺加工，后续再根据安装需求做精切、钻孔、表面阳极氧化处理，阳极氧化层可以提升表面辐射散热能力，同时增强铝材的抗腐蚀性能，适配工业现场多粉尘、

　　一定湿度的使用环境。在结构选型时，要注意确认安装边界的长宽高限制，预留出接线、周边元器件的安全距离，同时核算散热能力是否覆盖器件的最大热耗，留足15%到20%的散热余量，应对高温环境下的散热需求，避免满负载运行时散热能力不足。
