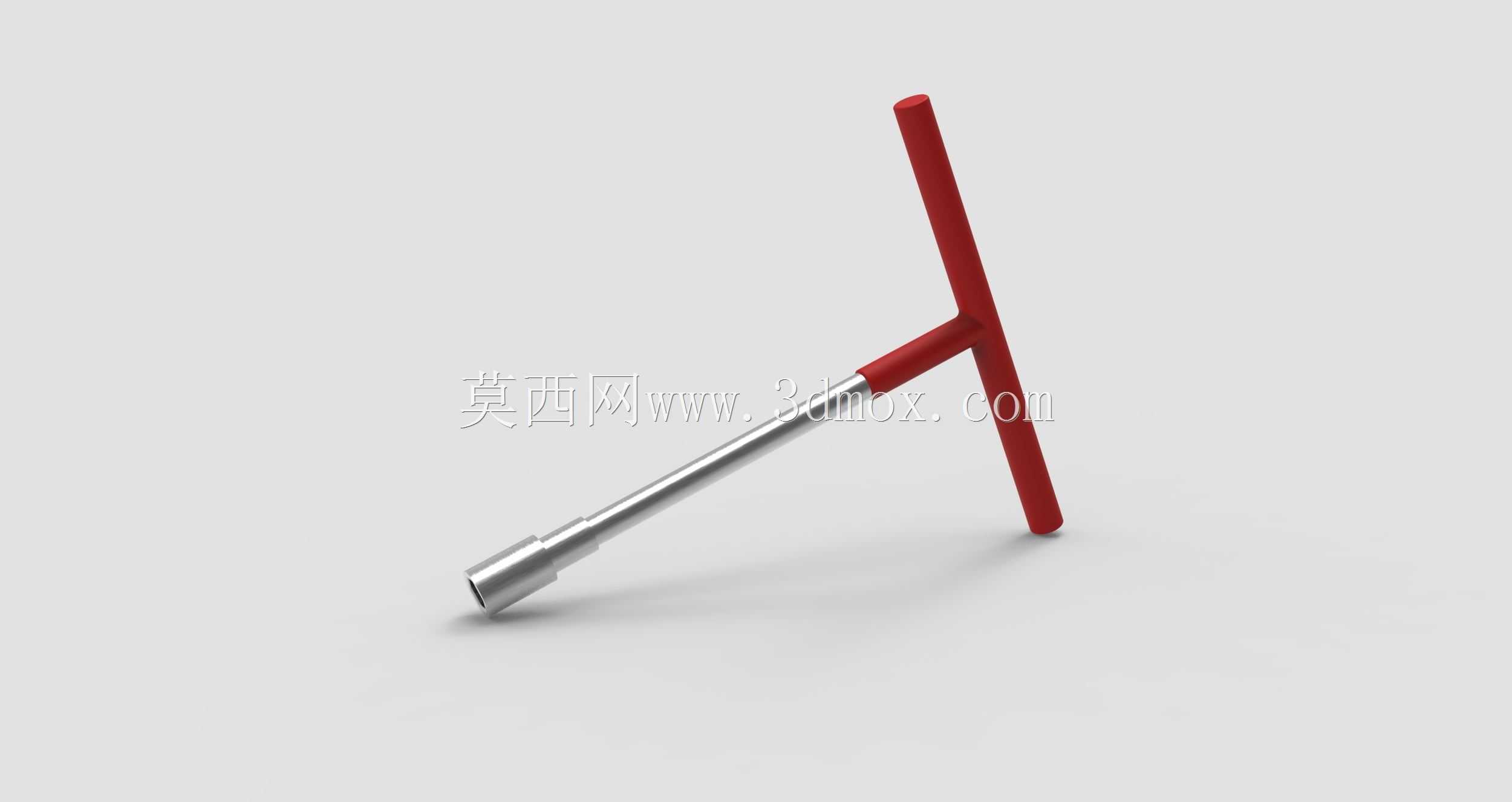

T型套筒扳手结构设计三维数模

　　日常设备维保、小型机械装配场景里，T型套筒扳手是出镜率极高的手动紧固工具，相比普通开口扳手、L型套筒扳手，它的T型握把结构能让操作者在施力时获得更稳定的力矩输出，垂直于套筒杆的横向握把可同时适配双手施压与单手快速拧动两种操作模式，在设备内部狭窄安装空间、工位受限的装配场景下，这种结构能大幅降低操作疲劳感，提升螺栓紧固的作业效率。这款T型扳手的设计围绕手动紧固作业的实际受力逻辑展开，握把部分采用圆柱型截面设计，表面做防滑包覆处理，横向握把与纵向杆身采用过盈配合加定位销的连接结构，避免大扭矩施力时握把与杆身出现相对转动，纵向杆身与套筒头采用一体化冷镦成型结构，相比焊接连接的结构，杆身的抗扭强度提升40%以上，

　　能承受M6到M12规格螺栓的额定紧固力矩，不会出现杆身弯折、套筒头开裂的问题。从安装边界来看，这款扳手的套筒头深度适配常规外六角螺栓的头部尺寸，杆身长度控制在150mm左右，横向握把总长度100mm，既可以覆盖大部分设备外露螺栓的操作空间，也能伸入深度120mm以内的沉孔位置完成螺栓紧固，不会因为杆身过短无法触达沉孔内的螺栓，也不会因为握把过长在狭窄空间内出现干涉。设计过程中重点优化了握把与杆身的过渡圆角，避免应力集中导致的杆身断裂问题，套筒头的内六角尺寸严格按照紧固件公差标准设计，与螺栓头部的配合间隙控制在0.1mm以内，既不会因为间隙过大拧圆螺栓棱角，也不会因为间隙过小出现卡滞无法套入的问题。

　　握把的包覆材质选用耐磨防滑的橡塑材料，表面做细微的网格纹理处理，即使手上沾有机油、切削液，也能保持足够的摩擦力，不会出现打滑脱手的情况。在实际应用中，这款T型扳手既可以用于生产线的常规装配作业，也适合设备售后维保、家用五金维修等场景，相比普通的活动扳手，它对螺栓头部的损伤更小，紧固力矩更易控制，针对不同规格的螺栓，只需要更换对应尺寸的套筒头即可，杆身与握把部分可以通用，降低了工具的采购与存储成本。建模过程中对杆身的同轴度做了严格约束，保证套筒头与杆身的同轴度误差在0.05mm以内，转动时不会出现偏摆，施力过程中力矩可以垂直传递到螺栓头部，避免因为偏摆导致的螺栓受力不均、螺纹滑牙问题。
